Contenu:
1 × Prise Électrique Étanche Extérieure Française avec Interrupteur et Fiche: S1PX-FR-AC230
2 x l'émetteur(Télécommande): CWB-2
1 × Manuel d'utilisateur
Application:
Cette CA 230V 16A prise électrique étanche extérieure française avec Kit Interrupteur Télécommande Sans Fil et fiche.
Il peut contrôler à distance les équipements CA, tel que électrovanne, lumière, lampe, LED, moteur, ventilateur, pompe, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Étanche: Le interrupteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Entrée universelle: CA 220V~240V
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage CA de 220V ou 230V.
Haute Puissance: Il peut fonctionner à un courant maximum de 16A.
L'émetteur/télécommande peut contrôler le interrupteur sans fil depuis n'importe quel endroit dans une distance de travail fiable.
Un ou plusieurs émetteurs/télécommandes peuvent contrôler un ou plusieurs interrupteurs sans fil simultanément.
Deux ou plusieurs interrupteurs sans fil peuvent être utilisés dans la même zone.
Paramètres du Prise Électrique Étanche Extérieure Française avec Interrupteur et Fiche:
Modèle: S1PX-FR-AC230

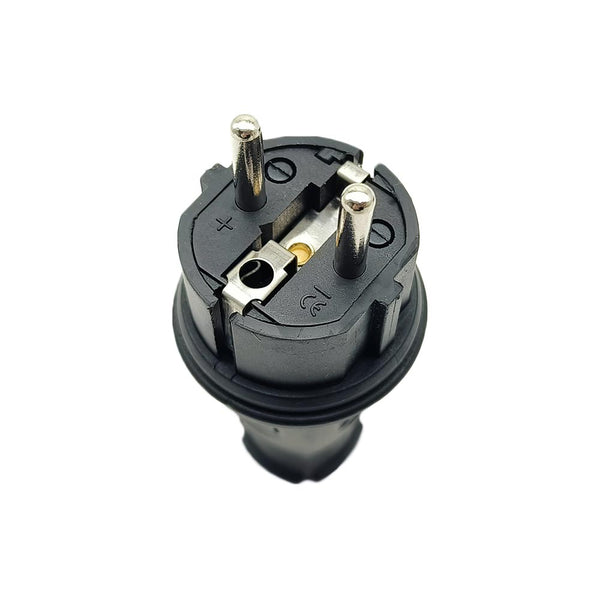

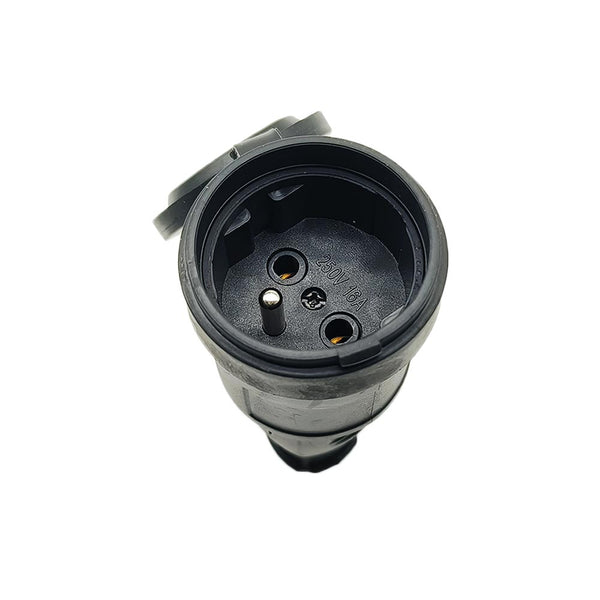

Avec la fiche et la prise de standard français.
Indice de protection IP de la fiche et de la prise : IP44
Norme de câble: trois conducteurs, 1,5 millimètres carrés
Entrée/Sortie: CA220~240V (220V/230V)
Courant Statique: ≤ 6mA
Courant de charge maximum du prise: 16A.
3 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage
Fréquence de travail: 433MHz
Dimension de PCB: 90 x 59 x 18 mm

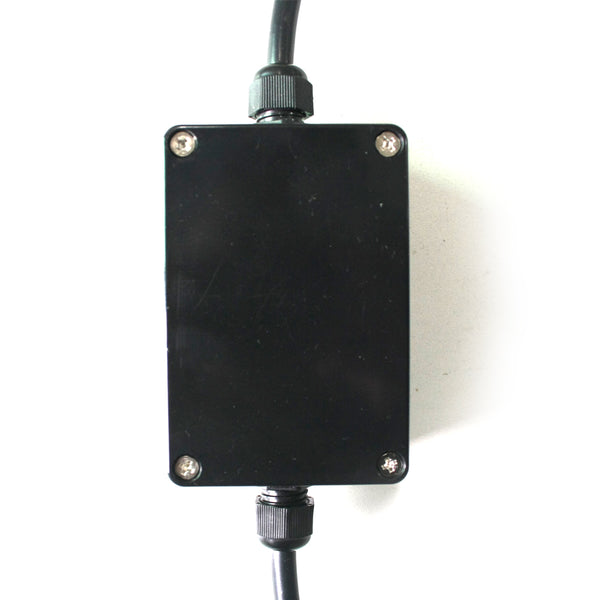

Dimensions du boîtier de l'interrupteur: 100 x 68 x 50 mm
Paramètres de l'télécommande:
Modèle: CWB-2
Étanche
Canal/bouton: 2
Symbole de bouton: A, B
Voltage de travail: 6V (2 x CR2016-3V batterie à bouton)
Courant de travail: 5mA
Fréquence de travail: 433MHz
Distance d’émission: 50 mètres / 150ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 56mm x 32mm x 12mm
Transmetteurs Compatibles:
Le récepteur peut travailler avec les différents émetteurs, tel que modèle C-2 (100 mètres), CP-2 (500 mètres), CD-2 (Étanche, Industriel, 1000 mètres), et CB-2 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CWB-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 50 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être pas atteindre le maximum distance de travail.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez installer une antenne externe sur le récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB-2.
Utilisation:
Le prise télécommandée sans fil peut être utilisé pour contrôler des équipements CA220~240V (220V/230V)
Câblage:
1) Insérer la fiche alimentation de l'équipement contrôlé dans cette prise avec interrupteur
2) Connectez la fiche de cet interrupteur à l’alimentation 230V CA
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur CWB-2:
Presser et maintenez le bouton A de l'émetteur: Les prise sortiemt l'alimentation CA, et l'appareil connecté à la prise fonctionne.
Relâcher le bouton A: Les prise arrêtent de sortie, et l'appareil connecté à la prise cesse de fonctionner.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur CWB-2:
Presser le bouton A de l'émetteur: Les prise sortiemt l'alimentation CA, et l'appareil connecté à la prise fonctionne.
presser le bouton A encore une fois: Les prise arrêtent de sortie, et l'appareil connecté à la prise cesse de fonctionner.
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur CWB-2:
Presser le bouton A de l'émetteur: Les prise sortiemt l'alimentation CA, et l'appareil connecté à la prise fonctionne.
Presser le bouton B de l'émetteur: Les prise arrêtent de sortie, et l'appareil connecté à la prise cesse de fonctionner.
Comment correspondre l'émetteur au récepteur:
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton A de l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage est réussi. Presser ensuite sur le bouton B de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton B couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
