Application:
Utilisée pour les équipements variés de système synchronisation tels que système synchronisation de lumière , système synchronisation de signal, système synchronisation de voix, système synchronisation de mouvement, système synchronisation de l'État ect.
Pouvoir contrôler de façon synchrone le système du feu arrière remorque, système d'alarme, système du feu de circulation , système synchronisation de moteur et autres équipements domestique, industriels et agricoles.
Contrôle sans fil de système synchronisation, facile à installer. Après avoir connecté le système synchronisation (émetteur et récepteur )avec les équipements synchros, pas besoin de fil entre les équipements différents.
Caractéristiques:
Commande sans fil, facile à installer.
Case étanche avec embouts étanches. L’émetteur peut être installé en plein air.
Large plage de tension de travail.
6 entrée filaires pour contrôler sans fil un récepteur envoyant un courant ver 6 sortis
On peut contrôler le récepteur avec l’émetteur (télécommande) dans une distance raisonnable dans n'importe quel endroit, le RFsignal sans fil peut pénétrer le mur, le plancher et la porte.
Un émetteur peut travailler avec plusieurs récepteurs en même temps, réalisant la synchronisation des deux ou plusieurs équipements
6 canaux d'entrée/sortie, peut synchroniser avec 6 récepteurs en même temps.
L'émetteur peut commander le récepteur dans une distance raisonnable dans n'importe quel endroit; le RF signal sans fil peut pénétrer le mur, le plancher et la porte.
Utilisez la technologie CMOS de puissance faible et à grande vitesse.
Paramètres de récepteur:
Modèle: S6XW-DC12
Voltage d'alimentation: CC12 ~ 24V
Le type de sortie: Sortie d'alimentation CC12 ~ 24V
Canal: 6 Canaux
Modes de contrôle: Momentané
Courant de sortie maximum: 10 A / chaque canal
Courant de repos: ≤6mA
Gamme de fils pour les bornes : 22-12 AWG
Fréquence de travail : 433.92MHz
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 92mm x 60mm x18mm

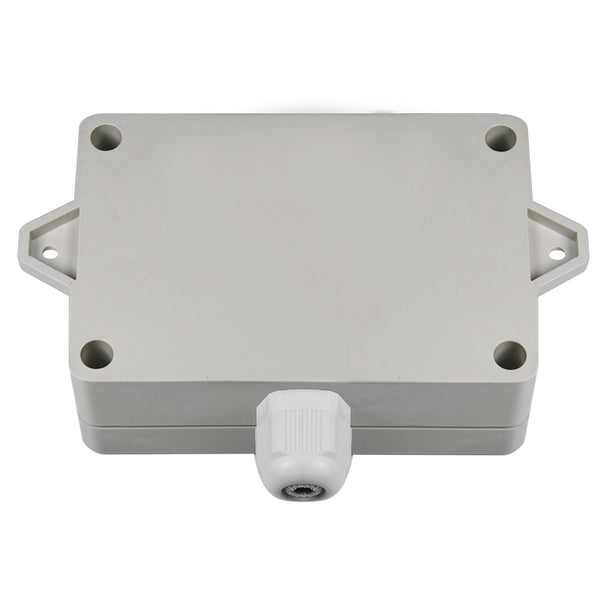

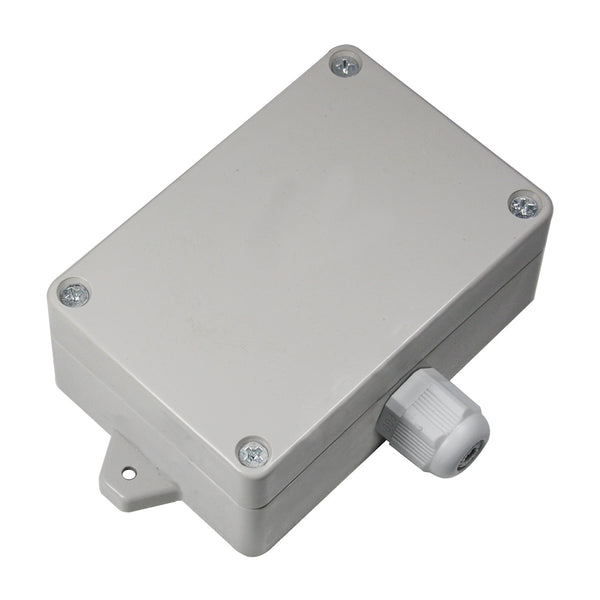

Dimension de case: 100mm x 68mm x 40mm
Paramètres d’émetteur:

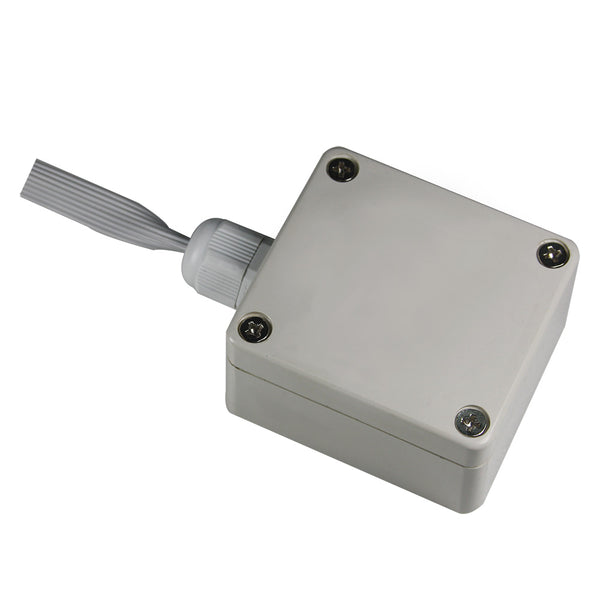

Modèle: TB-01
Voltage d'alimentation: DC12 ~ 24V
Canal: Sortie de signal à 6 canaux
Distance de transmission : 50m / 150 m (en champs libre)
Fréquence de travail : 433.92MHz
Courant de repos : ≤6mA

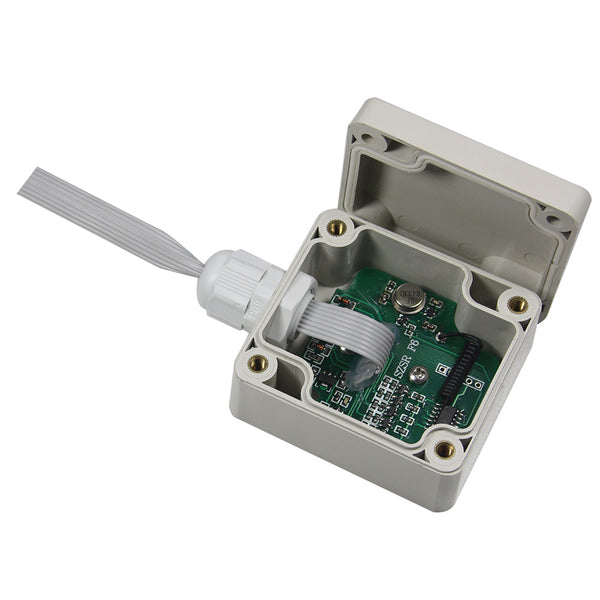

Dimension de PCB : 49mm x 50mm x 35mm
Dimension de case : 62mm x 58mm x 35mm
Câblage:
1) Connecter le pôle positif de l'alimentation CC 1 à la borne « + » de récepteur.
2) Connecter le pôle négatif de l'alimentation CC 1 à la borne « - » de récepteur.
3) Connecter le pôle positif de équipement CC à la bornes de sortie du récepteur.
4) Connecter le pôle négatif de équipement CC à la borne « - » de récepteur.

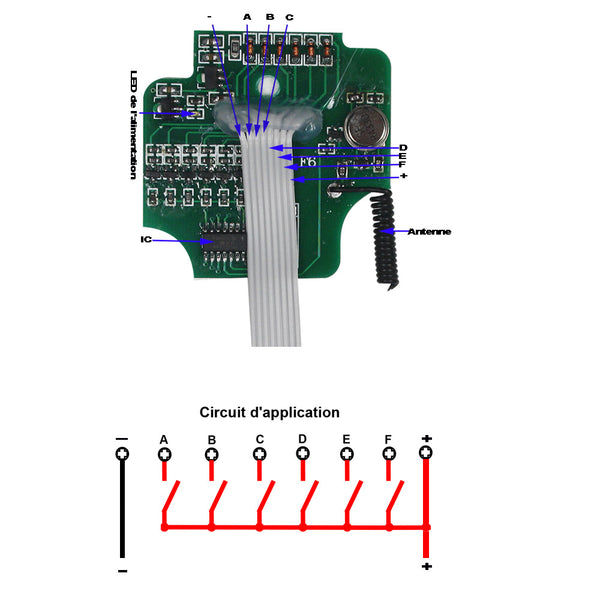

5) Connecter le pôle positif de l'alimentation CC 2 à la borne « + » de l'émetteur.
6) Connecter le pôle négatif de l'alimentation CC 2 à la borne « - » de l'émetteur.
En fonctionnement:
Quand connecter le pôle positif de l'alimentation CC 2 au le fil A de l’émetteur, L'appareil connecté à la borne de sortie A du récepteur fonctionne.
Quand déconnecter le pôle positif de l'alimentation CC 2 au le fil A de l’émetteur, L'appareil connecté à la borne de sortie A du récepteur cesse de fonctionner.
Quand connecter le pôle positif de l'alimentation CC 2 au le fil B de l’émetteur, L'appareil connecté à la borne de sortie B du récepteur fonctionne.
Quand déconnecter le pôle positif de l'alimentation CC 2 et le fil B de l’émetteur, L'appareil connecté à la borne de sortie B du récepteur cesse de fonctionner.
...
Quand connecter le pôle positif de l'alimentation CC 2 au le fil F de l’émetteur, L'appareil connecté à la borne de sortie F du récepteur fonctionne.
Quand déconnecter le pôle positif de l'alimentation CC 2 et le fil F de l’émetteur, L'appareil connecté à la borne de sortie F du récepteur cesse de fonctionner.
Quand synchronisation connecter le pôle positif de l'alimentation CC 2 au plusieurs fils de l’émetteu, L'appareil connecté à la bornes de sortie du récepteur correspondant fonctionne.
Quand synchronisation déconnecter le pôle positif de l'alimentation CC 2 et plusieurs fils de l’émetteu, L'appareil connecté à la bornes de sortie du récepteur cesse de fonctionner.
Contenu:
1 x Récepteur: S6XW-DC12
1 x Emetteur: TB-01
1 x Manuel de l'utilisateur
