Ce 1 canal CC 12V Kit Interrupteur Moteur Télécommande Sans Fil longue distance avec émetteur, récepteur radio, et moteur électrique à courant continu.
Il peut longue portée contrôler un moteur CC tourner dans la direction positive ou inverse.
Il peut être utilisé dans les volets roulants, portes roulantes, écrans de projection, des auvents, des convoyeurs ou équipements avec les moteurs CC.
Caractéristiques:
Télécommande sans fil, facile à installer.
Alimentation universelle: CC 12V
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres du récepteur:
Modèle: S1FU-DC12
Alimentation (Tension de Fonctionnement): CC12V±1V
Sortie: CC12V
Canaux: 1 Canal
Modes de contrôle: Interblocage et Momentané.
Courant statique: ≤ 6mA
Courant maximal de travail: 10A, donc courant maximal du moteur de démarrage ne peut pas dépasser 10A.
Gamme de fils pour les bornes: 22-14 AWG
Fréquence de travail: 433MHz
Température de fonctionnement: -20°C ~ +70°C
Dimensions de PCB: 67mm x 50mm x 18mm
Dimensions de la boîte: 75mm x 54mm x 27mm

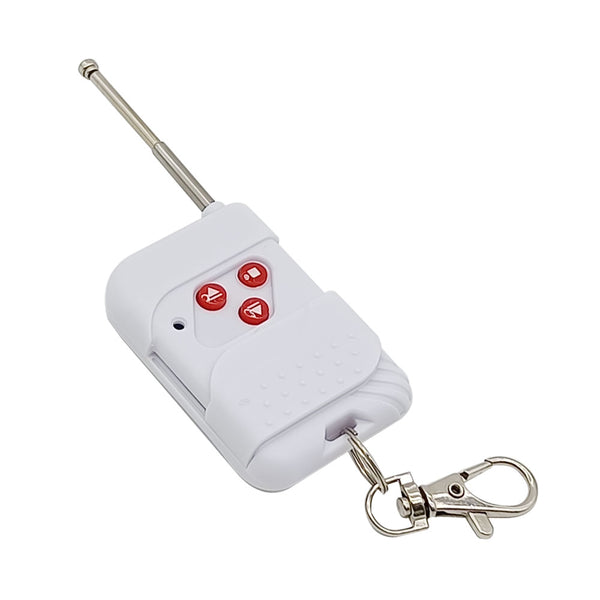

Paramètres du l'émetteur:
Modèle: 0021004 (C-3-2)
Avec couvercle coulissant. Glisser vers le haut quand il ne travail pas (pour protéger le bouton) . Glisser vers le bas et le bouton apparaît.
Canal/bouton: 3
Symbole de bouton: ▲, ▼, ■
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 6mA
Fréquence de travail: 433MHz
Distance d’émission: 100 mètres / 300ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 58mm x 39mm x 16mm

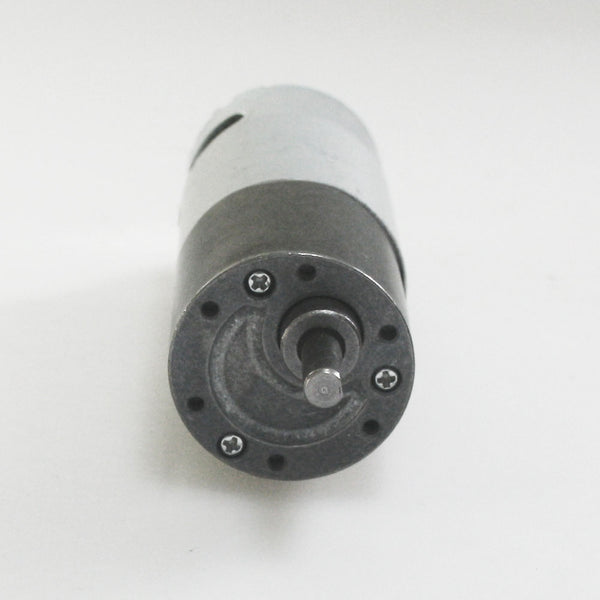

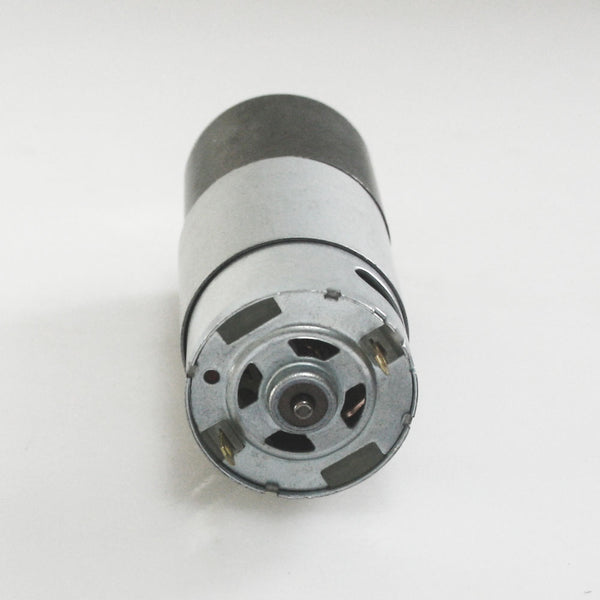

Paramètres moteur:
Tension nominale: 12V CC
Plage de tension de travaille: 3 - 18V CC

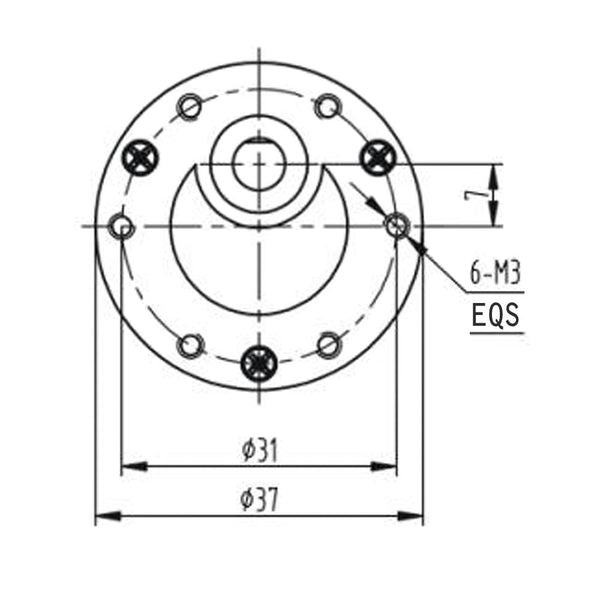

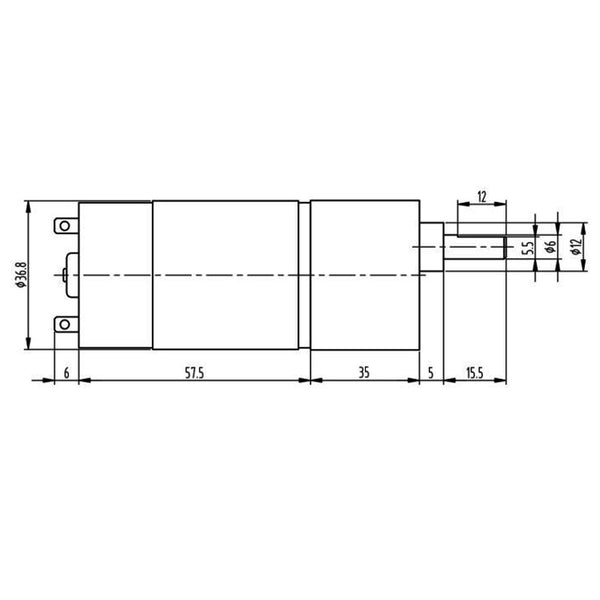

Diamètre: 37mm
Longueur (pas inclus de l’axe): 92.5mm
Longueur totale: 119mm
Longueur de l'axe: 15.5mm
Diamètre de l'axe: 6mm
Fixer le moteur avec vis 3mm
Vitesse sans charge à 12V (en option): 16RPM, 32RPM, 54RPM, 100RPM, 295RPM, 868RPM, 2000RPM
| Vitesse sans charge à 12V | 16 RPM | 32 RPM | 54 RPM | 100 RPM | 295 RPM | 868 RPM | 2000 RPM |
| Courant sans charge (A) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Vitesse de charge (RPM) | 14 | 27 | 46 | 85 | 250 | 738 | 1600 |
| Courant de charge (A) | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2.5 | 3 |
| Couple du moteur (kg.cm) | 60 | 50 | 45 | 40 | 12 | 8 | 5 |
| Couple à rotor bloqué (kg.cm) | 260 | 230 | 180 | 150 | 80 | 50 | 26 |
| Courant à rotor bloqué (A) | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| Ratio de réduction | 1:973 | 1:505 | 1:305 | 1:168 | 1:56 | 1:19 | 1:8 |
Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs.par exemple modèle C-3-2 (100 mètres), ou CB-3-2 (1000 mètres) etc.
Gamme de travail:
Avec un émetteur (par exemple C-3-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-3-2.

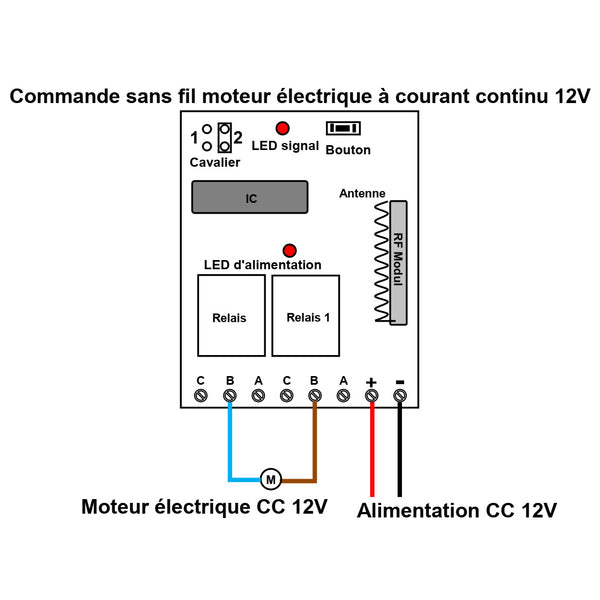

Réglage les modes différents de contrôle:
1) Réglage du mode de Interblocage: Déconnecter Cavalier.
Presser le bouton ▲de l'émetteur: Le moteur du récepteur tourne dans le sens direct.
Presser le bouton ▼de l'émetteur: Le moteur du récepteur tourne dans le sens inverse.
Presser le bouton ■ de l'émetteur: Fermer le moteur.
2) Réglage du mode de momentané: Connecter Cavalier-1.
Presser et maintenez le bouton▲de l'émetteur: Le moteur du récepteur tourne dans le sens direct.
Relâcher le bouton▲de l'émetteur: Fermer le moteur.
Presser et maintenez le bouton▼de l'émetteur: Le moteur du récepteur tourne dans le sens inverse.
Relâcher le bouton▼de l'émetteur: Fermer le moteur.
Contenu:
1 x Récepteur: S1FU-DC12
2 x Émetteur: C-3-2
1 x Moteur Électrique 12V (Ne comprend pas le support de montage)
1 x manuel d'utilisation
