Contenu:
1 x Récepteurs: S15C-DC-ANT3
1 x Émetteur: CV-15
1 x Manuel d'utilisateur
Application:
Longue distance CC 12V 24V kit interrupteur télécommande sans fil avec récepteur sortie relais 15 canaux 10A et 500 mètres RF émetteur.
Il peut longue portée commande des équipements CC et CA, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Deux versions de tension de travail, CC 12V, 24V en option.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
La charge maximale de chaque canal est 10A.
Avec l'antenne télescopique externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.

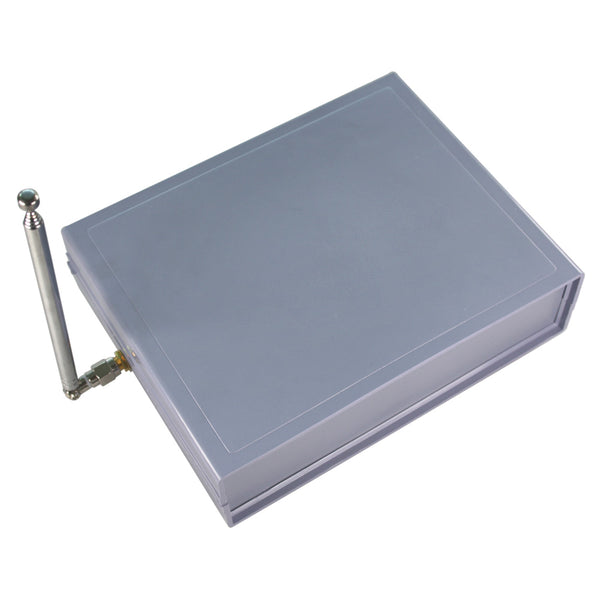

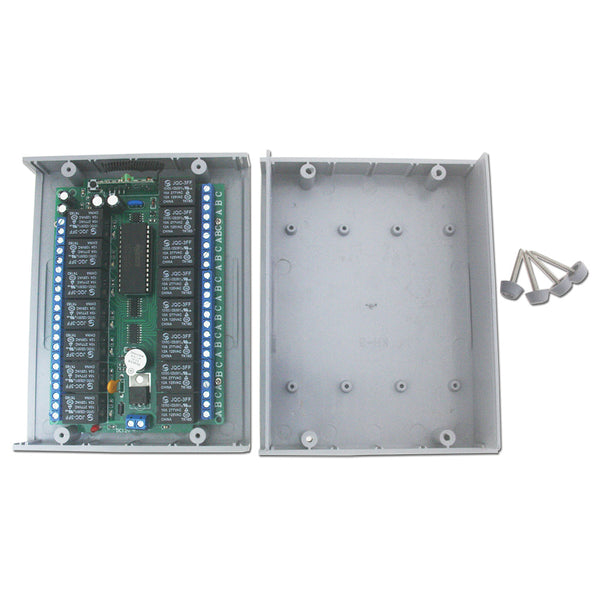

Paramètres de Récepteur:
Modèle : S15C-DC-ANT3
Tension de fonctionnement :12±1VCC (modèle S15C-DC12), ou 24±2VCC (modèle S15C-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Fréquence de travail: 433MHz
Courant Statique: ≤ 6mA
Canal: 15 Canaux
Type de sortie: Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées)
Tension de charge maximale du relais: 240VCA ou 28VCC
Courant de charge maximum du relais: 10A / chaque canal
Fils appropriés pour les bornes de connexion: 24-18 AWG
3 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 120 x 73 x 17 mm
Dimension de Case: 126 x 79 x 30 mm
Paramètres de Émetteur:
Modèle: CV-15
Canal/bouton:15
Symbole de bouton: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15
Voltage de travail: 12V (1 x 23A -12V batterie)
Courant de travail: 15mA
Chip de codage: PT2262 / PT2264 / SC2262
Style de codage: code fixé par le soudage, jusqu’à 6561 combinaisons de code.
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 118 x 50 x17 mm
Gamme de Travail:
Le récepteur avec l'émetteur (par exemple CV-15) forment un système complet, la distance de travail maximale peut atteindre 500 mètres dans une zone dégagée.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements DC 0 ~ 28V et AC 110 ~ 240V.
Remarque: Le récepteur est la sortie à relais sec, pas la sortie d’alimentation CC/CA. Etat initial des bornes de sortie de relais : Les bornes NO et COM sont Normalement Ouverts ; Les bornes NC et COM sont Normalement Fermés.
Câblage:

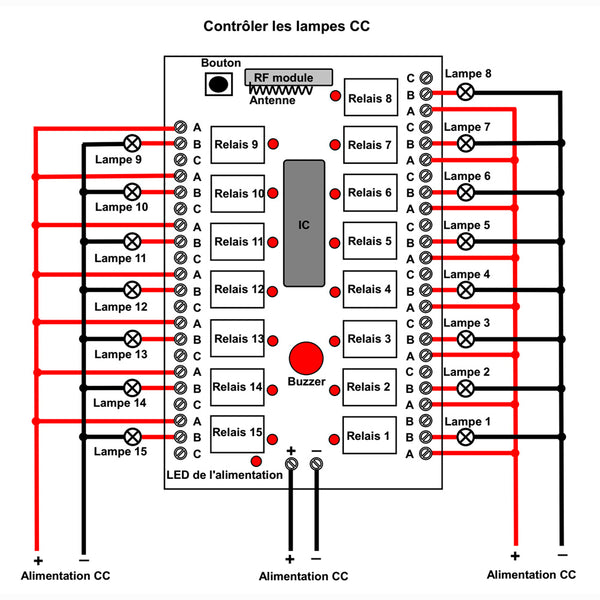

1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant:
1.1 Connecter de l'alimentation en CC à les bornes V1 et V2 (les bornes V1 et V2 peuvent être connectées aux pôles positif et négatif de l'alimentation CC), ou branchez l'alimentation à courant continu sur la prise d'alimentation du récepteur.
1.2 Connecter la borne NO au pôle positif de l'alimentation en CC, connecter la borne COM au pôle positif de la lampe CC, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.
2) Si vous voulez contrôler un lampe CA 230V, faire comme suivant:
2.1 Connecter de l'alimentation en CC à les bornes V1 et V2 (les bornes V1 et V2 peuvent être connectées aux pôles positif et négatif de l'alimentation CC), ou branchez l'alimentation à courant continu sur la prise d'alimentation du récepteur.
2.2 Connecter la borne NO au fil de phase de l'alimentation en CA, connecter la borne COM à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Réglage de différents modes de travail:
1) Réglage du mode autoblocage: Quand le récepteur entre dans l'état d'apprentissage, presser le bouton 1 sur l'émetteur.
Le fonctionnement du mode autobloquant avec l'émetteur CV-15:
Presser le bouton 1 sur l'émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée.
Presser le bouton 1 encore une fois: le relais 1 est désactivé, et la lampe 1 connecté est éteint.
............
Presser le bouton 15 sur l'émetteur: le relais 15 dans le récepteur est activé, et la lampe 15 connectée est allumée.
Presser le bouton 15 encore une fois: le relais 15 est désactivé, et la lampe 15 connecté est éteint.
2) Réglage du mode momentané: Quand le récepteur entre dans l'état d'apprentissage, presser le bouton 2 sur l'émetteur.
Le fonctionnement du mode momentané avec l'émetteur CV-15:
Presser et maintenez le bouton 1 sur l'émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée.
Relâchez le bouton 1: le relais 1 est désactivé, et la lampe 1 connecté est éteint.
............
Presser et maintenez le bouton 15 sur l'émetteur: le relais 15 dans le récepteur est activé, et la lampe 15 connectée est allumée.
Relâchez le bouton 15: le relais 15 est désactivé, et la lampe 15 connecté est éteint.
3) Réglage du mode d’interblocage: Quand le récepteur entre dans l'état d'apprentissage, presser le bouton 3 sur l'émetteur.
Le fonctionnement du mode d'interblocage avec l'émetteur CV-15:
Presser le bouton 1 sur l’émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée; Les 14 autres relais sont désactivés et les 14 autres lampes connectées sont éteintes.
............
Presser le bouton 15 sur l’émetteur: le relais 15 dans le récepteur est activé, et la lampe 15 connectée est allumée; Les 14 autres relais sont désactivés et les 14 autres lampes connectées sont éteintes.
Comment correspondre l'émetteur au récepteur:
1) Presser le bouton d'apprentissage dans le récepteur une fois, la LED de signal sur le récepteur s'allume d'abord puis s'éteint, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser le bouton correspondant sur l'émetteur en fonction du mode de fonctionnement dont vous avez besoin, si la LED de signal clignote une fois lentement, cela signifie que le couplage est réussi.
3) Le récepteur peut apprendre environ 30 émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Appuyez et maintenez enfoncé le bouton d'apprentissage dans le récepteur pendant 8-9 secondes, jusqu'à ce que la LED de signal sur le récepteur est s'éteint, puis relâchez le bouton d'apprentissage, cela indique que tous les codes stockés ont été supprimés avec succès.
