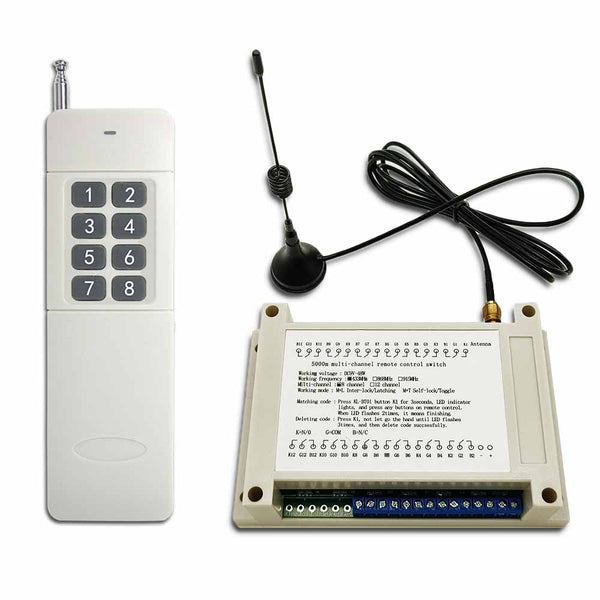

Contenu :
1 × Récepteur: S8UW-DC-ANT3
1 x l'émetteur: CC-8
1 × Manuel d'utilisateur
Introduction :
Ce récepteur est un interrupteur de télécommande super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il utilise une puce émetteur-récepteur pour mettre en œuvre une communication bidirectionnelle. Sa distance de travail idéale est jusqu'à 5 kilomètres, ce qui est un excellent appareil pour le contrôle à distance et la communication longue distance.
Application :
Il s'agit d'un kit interrupteur télécommande sans fil CC 12V 24V longue distance 5 km, avce récepteur radio avec 8 canaux de sortie relais 10A et émetteur RF.
Il peut longue portée commande des équipements CC et CA, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, vérin électrique, etc.
Caractéristiques :
Commande sans fil, facile à installer.
Super longue distance de travail.
Alimentation universelle : CC 12~24V.
Sortie Relais : Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.

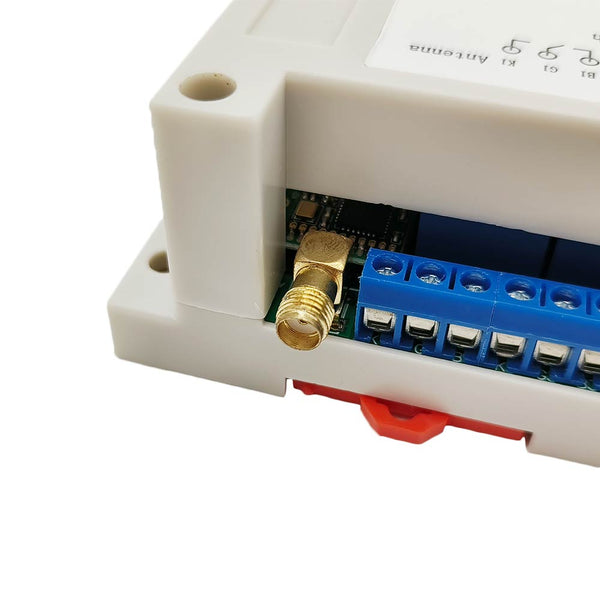

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Fonction de rétroaction :
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel, de sorte que l'utilisateur peut connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel : Lorsque le récepteur est déclenché avec succès par le signal de l'émetteur, il transmet immédiatement un signal de rétroaction à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.
Paramètres de Récepteur :
Modèle : S8UW-DC-ANT3
Tension de fonctionnement : CC 12~24V.
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 10mA
Canal : 8 canaux
Type de sortie : Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées)
Tension de charge maximale du relais : 240VCA ou 28VCC
Courant de charge maximum du relais : 10A / chaque canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
3 modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 122 x 87 x 18 mm

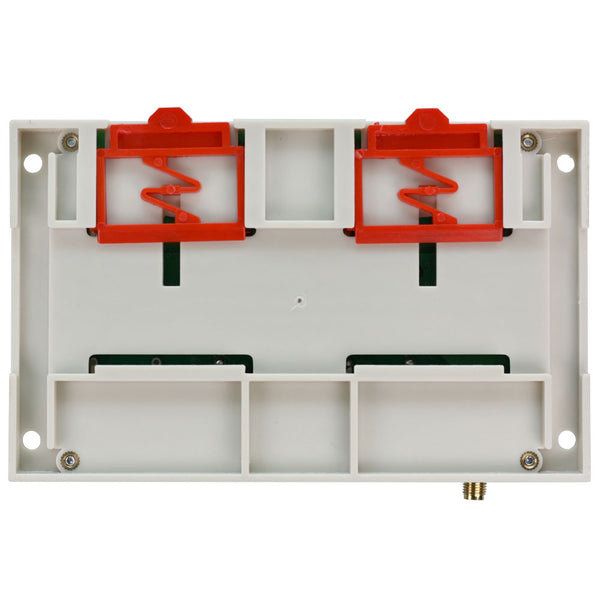

Dimension de Case: 145 x 90 x 40 mm
Paramètres de l'émetteur:
Modèle: 0021077 (CC-8)
Canal / Bouton: 8
Symbole du bouton: 1, 2, 3, 4, 5, 6, 7, 8

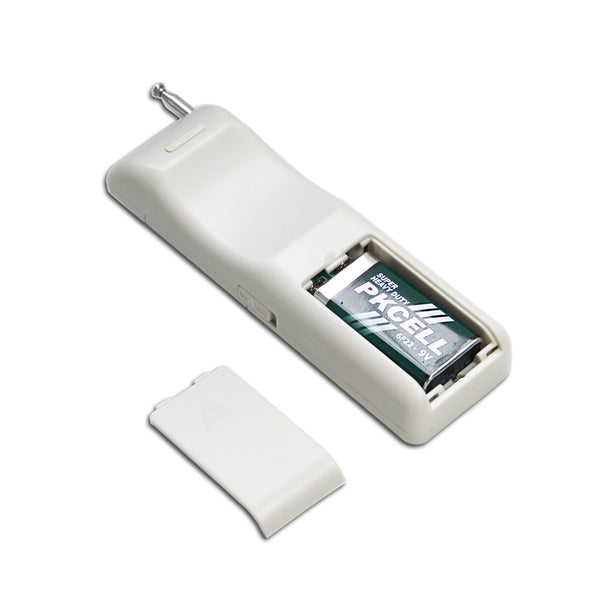

Voltage de travail: 9V (1 x 6F22-9V batterie)
Courant statique: 5μA
Courant de travail: 65mA (quand l’émetteur transmet le signal), 16mA (quand l’émetteur reçoit le signal).
Fréquence de travail: 433.92 Mhz
Mode de modulation: FSK + LORA
Indication de rétroaction: bourdonnement
Distance d’émission: 5000 mètres / 15000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)
Émetteurs correspondants :
Ce récepteur fonctionne uniquement avec les émetteur de 5000 mètres, modèle 0021077 CC-8.
Super longue distance de travail :
Le récepteur et l'émetteur forment un interrupteur de télécommande sans fil, la distance de travail maximale peut atteindre 5000 mètres dans une zone dégagée.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements DC 0 ~ 28V et AC 110 ~ 240V.
Remarque : Le récepteur est la sortie à relais sec, pas la sortie d’alimentation CC/CA. Etat initial des bornes de sortie de relais : Les bornes <NO> et <COM> sont Normalement Ouverts ; Les bornes <NC> et <COM> sont Normalement Fermés.
Câblage:

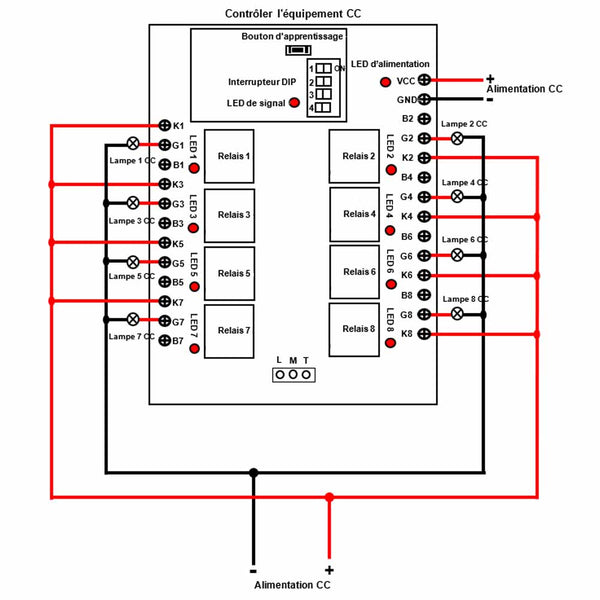

I. Si vous voulez contrôler un lampe 12V CC, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne « VCC » de interrupteur sans fil,
2) Connecter le pôle négatif de l'alimentation en CC à la borne « GND » de interrupteur sans fil,
3) Connecter le pôle positif de l'alimentation en CC à la borne « NO » de interrupteur sans fil,
4) Connecter le pôle négatif de l'alimentation en CC à le pôle négatif de la lampe CC,
5) Connecter le pôle positif de la lampe CC à la borne « COM » de interrupteur sans fil.

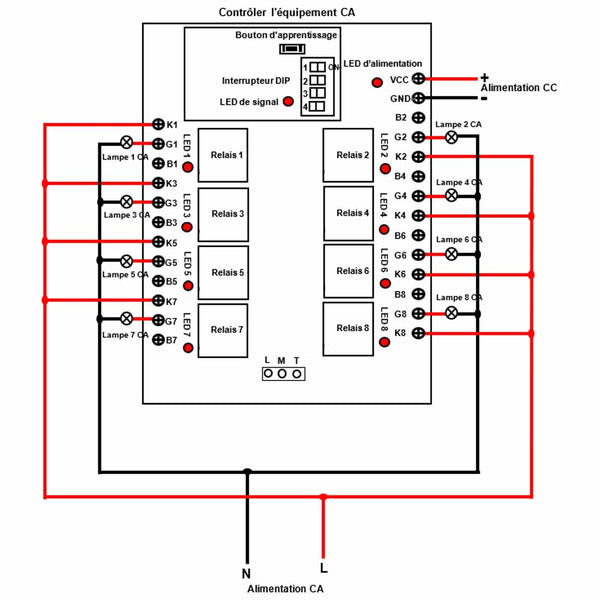

II. Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne « VCC » de interrupteur sans fil,
2) Connecter le pôle négatif de l'alimentation en CC à la borne « GND » de interrupteur sans fil,
3) Connecter le fil de phase de l'alimentation en CA à la borne « NO » de interrupteur sans fil,
4) Connecter le fil neutre de l'alimentation en CA à un fil de la lampe CA,
5) Connecter l'autre fil de lampe CA à la borne « COM » de interrupteur sans fil.
Changer le mode de fonctionnement ou changer le nombre de canaux de fonctionnement :

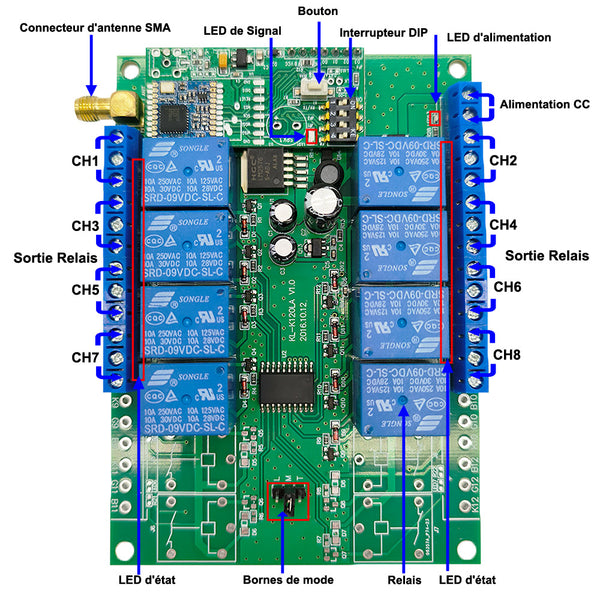

Le récepteur dispose de deux boutons, le bouton A est la touche de changement de quantité de canal, et le bouton B est le bouton de changement de mode de fonctionnement.
1) Lorsque le récepteur est sous tension, l'écran LED affiche "A08".
2) Si vous presser et maintenez le bouton A pendant 2 à 3 secondes, l'écran LED clignote, et le récepteur passe en mode de changement de quantité de canal. À ce moment-là, vous pouvez presser sur le bouton A pour changer le texte affiché sur l'écran LED. Le texte passera de A08 à A06, puis à A12. A08 indique que les 8 canaux du récepteur sont opérationnels. A06 indique que seuls 6 canaux du récepteur sont opérationnels. A12 indique que seuls 12 canaux du récepteur sont opérationnels. Si vous presser et maintenez à nouveau le bouton A enfoncé pendant 2 à 3 secondes, l'écran LED cesse de clignoter et le récepteur quitte le mode de changement de quantité de canal.
3) Si vous presser et maintenez le bouton B pendant 2 à 3 secondes, l'écran LED clignote et le récepteur passe en mode de changement de mode de fonctionnement. À ce moment-là, vous pouvez presser sur le bouton B pour changer le texte affiché sur l'écran LED. Le texte passera de b01 à b08. Différents chiffres correspondent à différents modes de fonctionnement. Si vous presser et maintenez à nouveau le bouton B enfoncé pendant 2 à 3 secondes, l'écran LED cesse de clignoter et le récepteur quitte le mode de changement de mode de fonctionnement.
Réglage de différents modes de travail :
1) Réglage du mode momentané : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b01".
Le fonctionnement du mode momentané avec l'émetteur CC-8 :
Presser et maintenez le bouton 1 sur l'émetteur: le relais 1 dans le récepteur est activé; Relâchez le bouton 1: le relais 1 est désactivé.
Presser et maintenez le bouton 2 sur l'émetteur: le relais 2 dans le récepteur est activé; Relâchez le bouton 2: le relais 2 est désactivé.
……
Presser et maintenez le bouton 8 sur l'émetteur: le relais 8 dans le récepteur est activé; Relâchez le bouton 8: le relais 8 est désactivé.
2) Réglage du mode autoblocage : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b02".
Le fonctionnement du mode autobloquant avec l'émetteur CC-8 :
Presser le bouton 1 sur l'émetteur: le relais 1 dans le récepteur est activé; Presser le bouton 1 encore une fois: le relais 1 est désactivé.
Presser le bouton 2 sur l'émetteur: le relais 2 dans le récepteur est activé; Presser le bouton 2 encore une fois: le relais 2 est désactivé.
……
Presser le bouton 8 sur l'émetteur: le relais 8 dans le récepteur est activé; Presser le bouton 8 encore une fois: le relais 8 est désactivé.
3) Réglage du mode d’interblocage : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b03".
Le fonctionnement du mode d'interblocage avec l'émetteur CC-8 :
Presser le bouton 1 sur l’émetteur: le relais 1 dans le récepteur est activé; Les 7 autres relais sont désactivés.
Presser le bouton 2 sur l’émetteur: le relais 2 dans le récepteur est activé; Les 7 autres relais sont désactivés.
……
Presser le bouton 8 sur l’émetteur: le relais 8 dans le récepteur est activé; Les 7 autres relais sont désactivés.
4) Réglage du mode momentané (canaux 1 ~ 4) + autoblocage (canaux 5 ~ 8) : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b04".
5) Réglage du mode momentané (canaux 1 ~ 4) + interblocage (canaux 5 ~ 8) : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b05".
6) Réglage du mode autoblocage (canaux 1 ~ 4) + interblocage (canaux 5 ~ 8) : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b06".
7) Réglage du mode de interblocage spécial (tous les deux canaux forment un mode de interblocage spécial) : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b07".
Presser le bouton 1 sur l’émetteur: le relais 1 dans le récepteur est activé et le relais 2 est désactivé.
Presser le bouton 1 encore une fois: le relais 1 est désactivé.
Presser le bouton 2 sur l’émetteur: le relais 2 dans le récepteur est activé et le relais 1 est désactivé.
Presser le bouton 2 encore une fois: le relais 2 est désactivé.
...........
8) Réglage du mode monocanal de contrôle à double bouton (Chaque deux boutons de l'émetteur contrôlent un canal. Ce mode prend en charge jusqu'à 6 canaux, les 6 autres canaux ne sont pas utilisés.) : Quand le récepteur est en état de changement de mode de fonctionnement, presser sur le bouton B jusqu'à ce que l'écran LED affiche "b08".
Presser le bouton 1 sur l’émetteur: le relais 1 dans le récepteur est activé; Presser le bouton 2 sur l’émetteur: le relais 1 est désactivé.
Presser le bouton 3 sur l’émetteur: le relais 2 dans le récepteur est activé; Presser le bouton 4 sur l’émetteur: le relais 2 est désactivé.
……
Presser le bouton 7 sur l’émetteur: le relais 4 dans le récepteur est activé; Presser le bouton 8 sur l’émetteur: le relais 4 est désactivé.
Comment régler la fonction de rétroaction :
Vous pouvez ouvrir le quatrième bit de l'Interrupteur DIP pour activer la fonction de rétroaction ; ou fermez le quatrième bit pour désactiver la fonction de rétroaction.
Attention: Le premier bit de l'Interrupteur DIP sur le récepteur doit être réglé sur la position ON.
Comment correspondre l'émetteur au récepteur :
1) Presser le bouton d'apprentissage dans le récepteur pour 1~2 secondes, le LED de signal sur le récepteur est allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur, si le LED de signal clignote pour 3 fois, puis s'éteint, cela signifie que le couplage est réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur :
Appuyez et maintenez enfoncé le bouton d'apprentissage dans le récepteur pendant 3 à 4 secondes, le voyant LED s'allume d'abord, puis clignote trois fois rapidement, puis s'éteint, à ce moment relâchez le bouton d'apprentissage, cela indique que tous les codes stockés ont été supprimés avec succès.
