Contenu:
1 × Récepteur: S2UW-AC-ANT3
1 × Émetteur (Télécommande): CC-2
1 × Manuel d'utilisateur
Introduction:
Ce récepteur est un interrupteur de télécommande super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il utilise une puce émetteur-récepteur pour mettre en œuvre une communication bidirectionnelle. Sa distance de travail idéale est jusqu'à 5 kilomètres, ce qui est un excellent appareil pour le contrôle à distance et la communication longue distance.
Application:
Ce longue distance 5000 mètres CA 220V 2 canaux 10A sortie relais étanche kit interrupteur télécommande sans fil avec émetteur et récepteur radio. Ce kit peut être utilisé dans tous les types d'automatisation industrielle, agriculture, maison, usine, maison, ferme, véhicule, navire, opérations offshore, etc. Il peut contrôler à distance des équipements CC et CA, tels que longue portée commande lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, portes, fenêtres, volet roulant, vérin électrique, actionneur linéaire, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Super longue distance de travail.

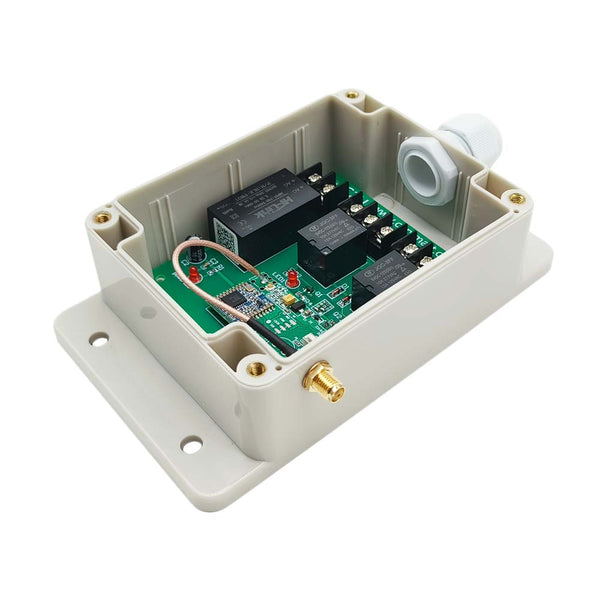

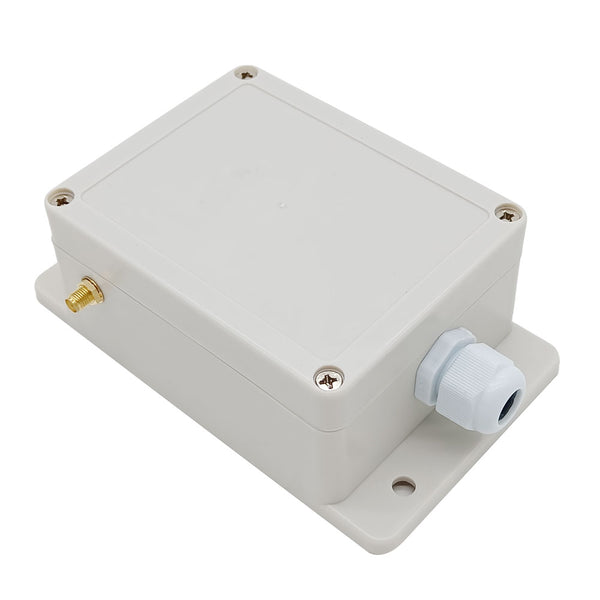

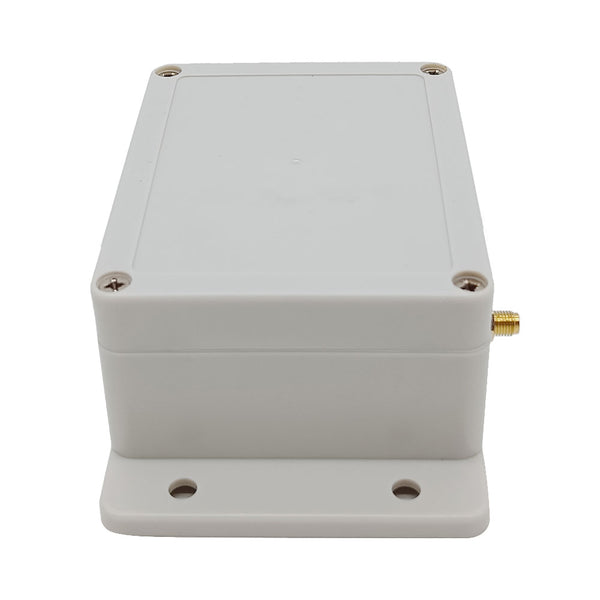

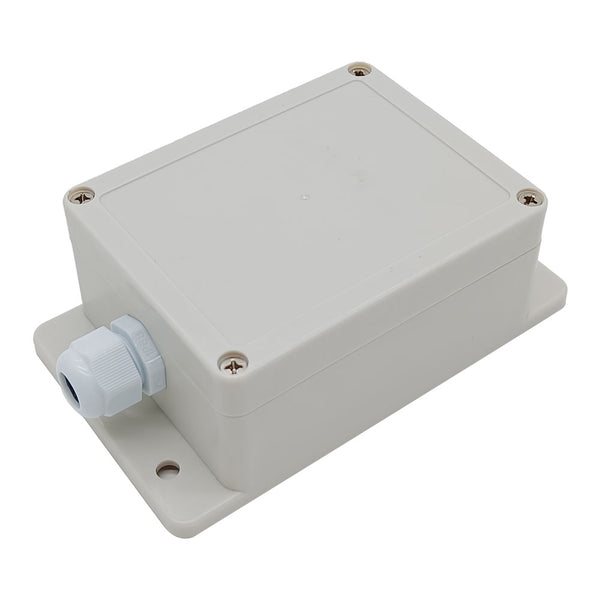

Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Entrée universelle: Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie Relais : Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.

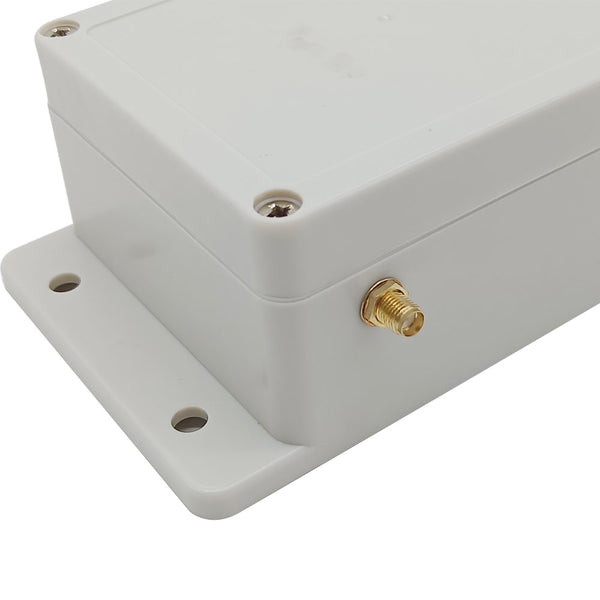

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Fonction de rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel, de sorte que l'utilisateur peut connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel : Lorsque le récepteur est déclenché avec succès par le signal de l'émetteur, il transmet immédiatement un signal de rétroaction à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.
Paramètres de Récepteur:
Modèle: S2UW-AC
Tension de fonctionnement: CA100~240V (110V/120V/220V/240V)
Type de sortie: Sortie relais sec (Normalement Ouvert et Normalement Fermé)
Tension de charge maximale du relais: 240VCA ou 28VCC
Canal: 2 canaux
3 Modes de contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 10A / chaque canal
Gamme de fils pour les bornes: 22-12 AWG
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C
PCB size: 88 x 80 x 18 mm (3.5 x 3.1 x 0.7 pouces)
Case size: 115 x 90 x 55 mm (4.5 x 3.6 x 2.2 pouces)

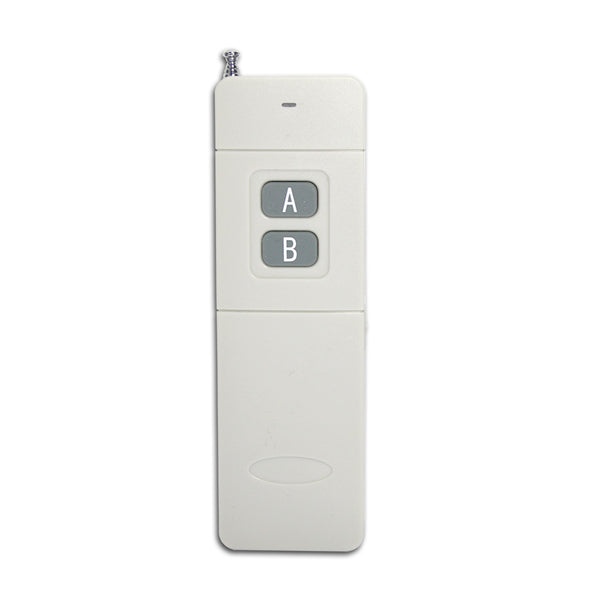

Paramètres de l'émetteur:
Modèle: 0021061 (CC-2)
Canal / Bouton: 2
Symbole du bouton: A, B

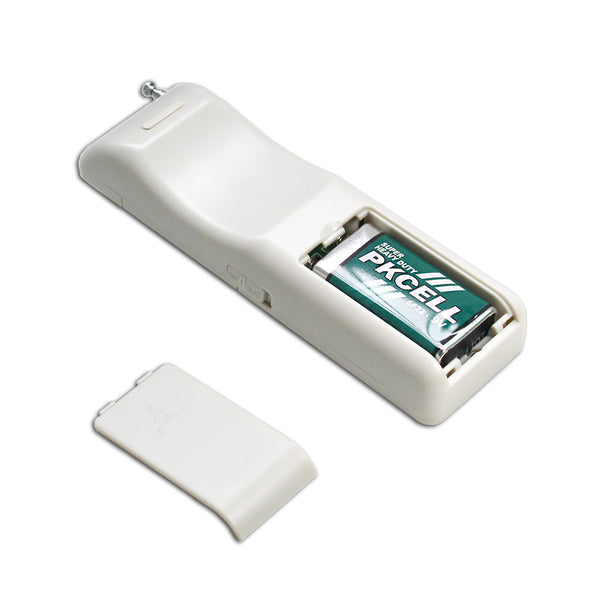

Voltage de travail: 9V (1 x 6F22-9V batterie)
Courant statique: 5μA
Courant de travail: 65mA (quand l’émetteur transmet le signal), 16mA (quand l’émetteur reçoit le signal).
Fréquence de travail: 433.92 MHz
Mode de modulation: FSK + LORA
Indication de rétroaction: bourdonnement
Distance d’émission: 5000 mètres / 15000 ft (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)
Correspondant à l'émetteur:
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres. Modèle CC-2 (distance de 5000 mètres / 15000ft) ou CCW-2 (étanche, distance de 5000 mètres / 15000ft).
Super longue distance de travail:
Le récepteur et l'émetteur forment un interrupteur de télécommande sans fil, la distance de travail maximale peut atteindre 5000 mètres dans une zone dégagée.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation:
Le récepteur peut être utilisé pour contrôler à la fois les équipements CC 0~28V et CA 110~240V.
Remarque: Le récepteur est la sortie à relais sec, pas la sortie de alimentation CC / CA. Etat initial des bornes de sortie de relais: Les bornes « COM » et « NO » sont Normalement Ouvert; Les bornes « COM » et « NC » sont Normalment Fermé.
Câblage:

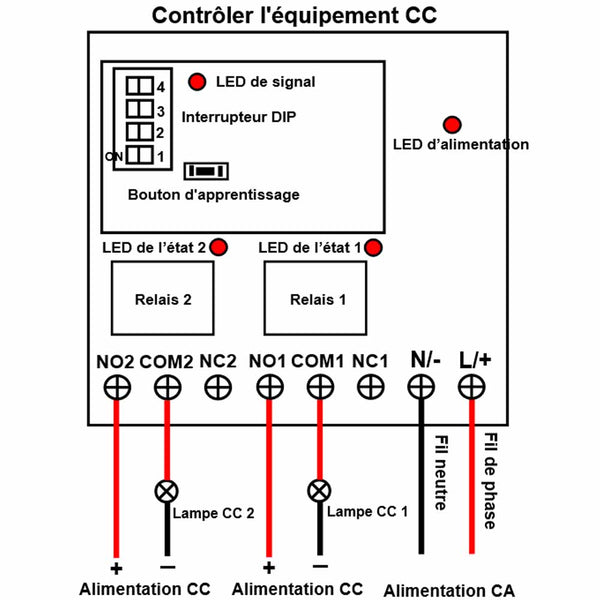

A) Si vous voulez contrôler un lampe 12V CC, faire comme suivant:
1) Connecter le fil de phase de l'alimentation en CA à la borne « L/+ » du interrupteur sans fil;
2) Connecter le fil neutre de l'alimentation en CA à la borne « N/- » du interrupteur sans fil;
3) Connecter le pôle positif de l'alimentation en CC à la borne « NO » du interrupteur sans fil;
4) Connecter le pôle négatif de l'alimentation en CC à le pôle négatif de la lampe CC;
5) Connecter le pôle positif de la lampe CC à la borne « COM » du interrupteur sans fil.
B) Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le fil de phase de l'alimentation en CA à la bornes « L/+ » et « NO » du interrupteur sans fil;
2) Connecter le fil neutre de l'alimentation en CA à la borne « N/- » du interrupteur sans fil et borne de la lampe CA;
3) Connecter l'autre borne de la lampe CA à la borne « COM » du interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage: Ouvrez le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode autobloquant avec l'émetteur CC-2:
Presser le bouton A sur l'émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée.
Presser le bouton A encore une fois: le relais 1 est désactivé, et la lampe 1 connecté est éteint.
Presser le bouton B sur l'émetteur: le relais 2 dans le récepteur est activé, et la lampe 2 connectée est allumée.
Presser le bouton B encore une fois: le relais 2 est désactivé, et la lampe 2 connecté est éteint.
2) Réglage du mode momentané: Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-2:
Presser et maintenez le bouton A sur l'émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée.
Relâchez le bouton A: le relais 1 est désactivé, et la lampe 1 connecté est éteint.
Presser et maintenez le bouton B sur l'émetteur: le relais 2 dans le récepteur est activé, et la lampe 2 connectée est allumée.
Relâchez le bouton B: le relais 2 est désactivé, et la lampe 2 connecté est éteint.
3) Réglage du mode d'interblocage: Ouvrez le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-2:
Presser le bouton A sur l'émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée.
le relais 2 est désactivé, et la lampe 2 connecté est éteint.
Presser le bouton B sur l'émetteur: le relais 2 dans le récepteur est activé, et la lampe 2 connectée est allumée.
le relais 1 est désactivé, et la lampe 1 connecté est éteint.
