Remarque:
1. Si vous avez besoin d'une alimentation pour actionneur linéaire 12V, veuillez cliquer ici.
2. Si vous avez besoin d'une interrupteur commande manuelle pour actionneur linéaire, veuillez cliquer ici.
3. Si vous avez besoin d'un interrupteur de fin de course pour limiter la course de l'actionneur, veuillez cliquer ici.
Contenu:
1 × 8000N 800kg Vérins électriques
1 × Récepteur: S1PF-DC12
1 × Émetteur: CP-3L
2 × Support de Montage Fixe B
1 × Manuel d'utilisateur
Les informations pour les vérins électriques
Application:Il peut ouvrir, fermer, pousser, tirer, lever et baisser la fonction du dispositif, tel que portes, fenêtres, traqueur solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plateforme élévatrice, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux, etc.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Caractéristiques:
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en acier inoxydable, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 8000N / 800 kg / 1800 lbs
Options de vitesse multiples, de 5 mm/seconde à 60 mm/seconde
Options de course multiples, de 100 mm à 1000 mm
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Embrayage intégré pour protéger les engrenages et les moteurs
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, la vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Paramètres:
Tension de travail en option: CC 12V
Plage de course : 4 ~ 40 pouces ou 100 ~ 1000 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±6mm/s, 40±8mm/s, 60±12mm/s
Lorsque la charge augmente, la vitesse du vérin électrique ralentit.
Capacité de charge maximale : 8000N / 800 kg / 1800 lbs à 5 mm / seconde
La vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 2~3A à 12V
Courant à pleine charge: 12~20A à 12V
Veuillez utiliser une alimentation 12V/20A pour alimenter un vérin électrique ou utilisez une alimentation 12V/50A pour alimenter deux vérins électriques.

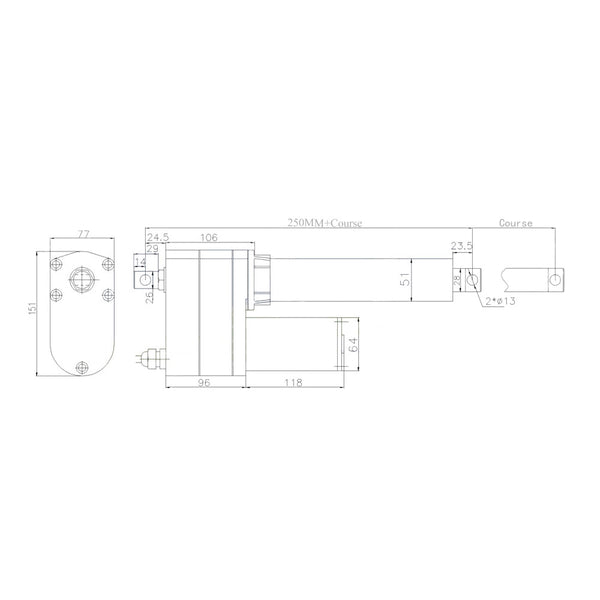

Diamètre de l'arbre: 28 mm
Diamètre des trous de montage: 13 mm
Matériau du boîtier: acier inoxydable
Matériau de la tige de course: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%, max 2 minutes d'utilisation continue
Norme de prise: fil à deux conducteurs ordinaire (La prise à quatre broches standard est facultative)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 56dB à 66dB (Les vérins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
|
Feuille de poussée et de vitesse |
|
| Vitesse | Poussée |
| 5mm/s | 8000N / 800 kg / 1800 lbs |
| 10mm/s | 5000N / 500 kg / 1100 lbs |
| 15mm/s | 4000N / 400 kg / 880 lbs |
| 20mm/s | 3000N / 300 kg / 660 lbs |
| 30mm/s | 2000N / 200 kg / 440 lbs |
| 40mm/s | 1500N / 150 kg / 330 lbs |
| 60mm/s | 500N / 50 kg / 110 lbs |
Les informations sur la télécommande sans fil
Application:Ce kit interrupteur télécommande sans fil longue distance est utilisé pour contrôler le mouvement d'extension et de rétraction des CC 12V actionneur linéaire ou vérin électrique.
Utilisé avec des actionneurs linéaires pour, Il peut longue portée commande sans fil la pergola,voiture, camion,coffre, plateforme élévatrice,fauteuil massant,siège massant,traqueur solaire, canape, etc.
Caractéristiques:
Télécommande sans fil, facile à installer.
Avec bornes des commande de course: Vous pouvez connecter des interrupteurs de fin de course ou des capteurs pour limiter la course du l'actionneur linéaire.
Avec bornes des commande manuelle câblées: vous pouvez connecter des micro-interrupteurs pour contrôler actionneur linéaire.
Vous pouvez utiliser l'émetteur (la télécommande) pour contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S1PF-DC12
Tension de fonctionnement: 12±1VCC (modèle S1PF-DC12)
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 10mA
Courant maximal de travail: 40A, donc le courant de démarrage maximal de l'actionneur linéaire ne peut pas dépasser 40A.
Gamme de fils pour les bornes: 22-12 AWG
2 Modes Sélectionnables: Interblocage, Momentané
Température de fonctionnement: -20°C ~ +70°C
Dimension de Case: 115 x 95 x 40 mm (4.5 x 3.7 x 1.6 pouces)
Paramètres de Émetteur:
Modèle: CP-3L
Canal/bouton: 3
Symbole de bouton: ▲, ■, ▼
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ 70 ° C
Dimension: 90mm x 40mm x 14mm
Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs. par exemple modèle CV-4-2 (500 mètres), or CB-3-2 (1000 mètres)
Gamme de travail:
Avec un émetteur (par exemple CP-3L) pour former un système complet, le maximum distance de travailpeut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez réglager une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB-3-2.
Réglage les modes différents de contrôle:
1) Réglage du mode d'interblocage: Tournez le interrupteur de mode du récepteur sur «L».
Le fonctionnement par l'émetteur, tel que CP-3L:
Presser le bouton ▲ de l'émetteur: l'actionneur linéaire s'étend.
Presser le bouton ▼ de l'émetteur: l'actionneur linéaire se rétracte.
Presser le bouton ■ de l'émetteur: l'actionneur linéaire s'arrête.
2) Réglage du mode momentané: Tournez le interrupteur de mode du récepteur sur «M».
Le fonctionnement par l'émetteur, tel que CP-3L:
Presser et maintenez le bouton ▲ de l'émetteur: l'actionneur linéaire s'étend.
Relâcher le bouton ▲: l'actionneur linéaire s'arrête.
Presser et maintenez le bouton ▼ de l'émetteur: l'actionneur linéaire se rétracte.
Relâcher le bouton ▼: l'actionneur linéaire s'arrête.
Les bornes des commande de course:
Le récepteur a des bornes des commande de course, et vous pouvez connecter des appareils externes (avec contact normalement fermé), tels que des capteurs, des interrupteurs de fin de course aux bornes des commande de course, puis les utiliser pour limiter la course du l'actionneur linéaire.
Par exemple, vous pouvez connecter deux interrupteurs de fin de course normalement fermés aux bornes «COM» et «UP», et connecter un autre interrupteur de fin de course normalement fermé aux bornes «COM» e t«DOWN».
Lorsque que l'actionneur linéaire s'étend, si deux bornes «COM» et «UP» sont déconnectées, l'actionneur linéaire s'arrêtera automatiquement.
Lorsque que l'actionneur linéaire se rétracte, si deux bornes «COM» et «DOWN» sont déconnectées, l'actionneur linéaire s'arrêtera automatiquement.
Les bornes des commande filaire:
Le récepteur a des bornes de commande filaire, et vous pouvez connecter des appareils externes (avec un contact normalement ouvert), tels que des interrupteurs manuels à des bornes de commande filaire, puis les utiliser pour arrêter l'actionneur linéaire.
Par exemple, vous pouvez connecter trois interrupteurs manuels aux bornes de commande filaire «STOP», «S1», «COM» et «S2» selon le schéma de câblage suivant.
1) Mode d'interblocage:
Lorsque vous connectez deux bornes «S1» et «COM», l'actionneur linéaire électrique s'étend. Et lorsque vous connectez deux bornes «STOP» et «COM», l'actionneur linéaire s'arrête.
Lorsque vous connectez deux bornes «S2» et «COM», l'actionneur linéaire électrique se rétracte. Et lorsque vous connectez deux bornes «STOP» et «COM», l'actionneur linéaire s'arrête.
2) Mode momentané:
Lorsque vous connectez deux bornes «S1» et «COM», l'actionneur linéaire électrique s'étend. Et lorsque vous déconnectez deux bornes «S1» et «COM», l'actionneur linéaire s'arrête.
Lorsque vous connectez deux bornes «S2» et «COM», l'actionneur linéaire électrique se rétracte. Et lorsque vous déconnectez deux bornes «S2» et «COM», l'actionneur linéaire s'arrête.
