Contenu:
1 × Contrôleur de téléphone: TC-02
1 × Manuel d'utilisateur
Caractéristiques:
Commande sans fil, facile à installer.
Pouvoir contrôler les variété des appareils et produits éléctroniques de grand publique dans chaque coin du monde par la téléphone fixe ou mobile.
Contrôler Lampes, TVs, Moteurs, Ventilateurs, Caméras, Signaux visuels, Signaux audio, Portes électriques/ Serrures/ Fenêtres/ Rideaux/ Voitures ou d'autres équipements correspondant aux tensions suivantes: CA 110~240V ou CC 0~48V
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont normalement ouvert / normalement fermé, qui sert d'interrupteur.
Protection par mot de passe
Sorties relais 4 voies

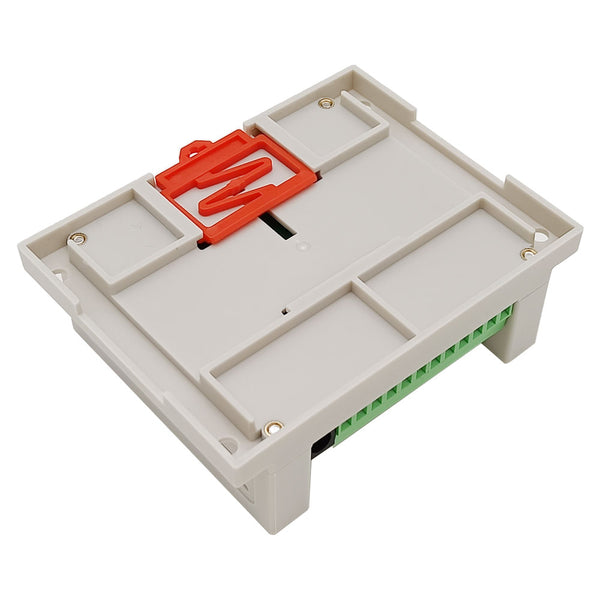

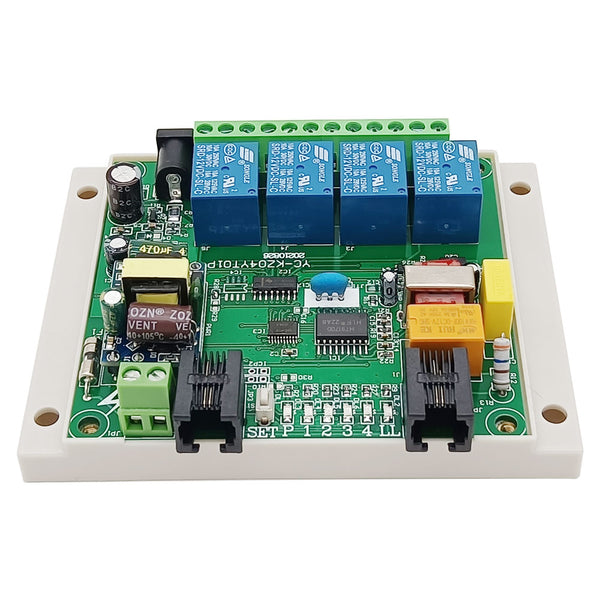

Paramètres de Récepteur:

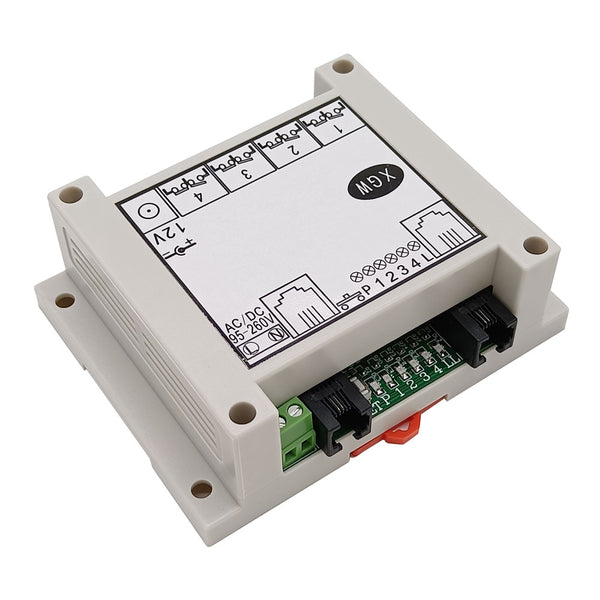

Modèle: TC-02
Canal: 4 Canaux
Alimentation: 12V CC or 95-260V CA
Dimension: 115 x 90 x 40 mm
Courant Statique: 10mA
Plage de tension de travail du relais: 110~240V CA ou 0~48V CC
Max. Courant de travail du relais: 10A

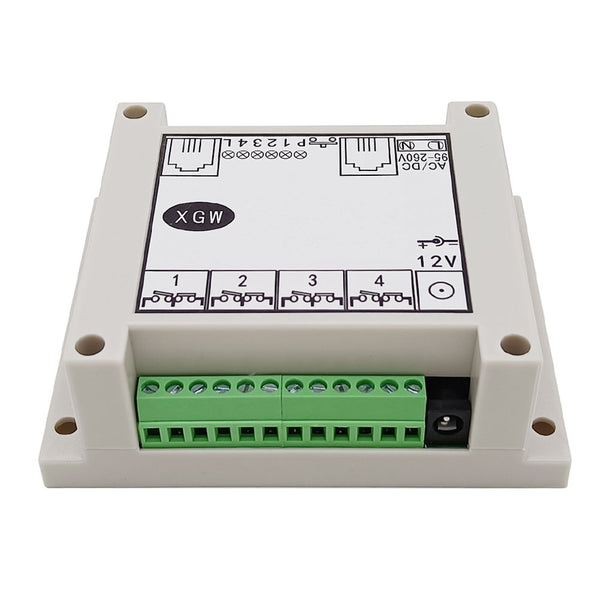

Câblage:
1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant:
1.1 Connecter la ligne téléphonique à la borne <Téléphonique de Prise> du contrôleur.
1.2 Connecter la CC 12V alimentation ou alimentation CA du contrôleur.
1.3 Connecter la borne normalement ouverte au pôle positif de l'alimentation en CC, connecter la borne commune au pôle positif de la lampe CC, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.
2) Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
2.1 Connecter la ligne téléphonique à la borne <Téléphonique de Prise> du contrôleur.
2.2 Connecter la CC 12V alimentation ou alimentation CA du contrôleur.
2.3 Connecter la borne normalement ouverte au fil de phase de l'alimentation en CA, connecter la borne commune à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Opération:
1) Saisissez le mot de passe:
Composez le numéro de téléphone de la ligne téléphonique à laquelle le contrôleur est connecté, le téléphone peut être connecté automatiquement après 6 sonneries.
Après avoir entré le mot de passe à 4 chiffres en continu, presser sur le bouton "#" pour confirmer. Si le mot de passe est correct, il émet un bip "DD". Si c'est faux, il émet un bip "DDD". Si le mot de passe n'est pas saisi correctement, vous pouvez presser sur le bouton "*" pour annuler, puis saisir à nouveau le mot de passe à 4 chiffres. Il y a 10 possibilités d'entrer des mots de passe au total. Après 10 fois, l'hôte raccrochera le téléphone après 9 bips de "D", puis vous devrez redémarrer le fonctionnement de ce contrôleur. Cette fonction peut empêcher l'occupation du téléphone.
Attention: lorsque le contrôleur est connecté au téléphone, le premier mot de passe doit être saisi dans les 20 secondes, sinon il raccrochera automatiquement le téléphone après 20 secondes, et le délai sera de 20 secondes à chaque presser sur le bouton.
2) Le fonctionnement du contrôleur:
Après avoir entré correctement le mot de passe à 4 chiffres et presser sur le bouton "#" pour confirmer, le contrôleur demandera "DD" deux sons, cela signifie que le contrôleur peut commencer à fonctionner.
Entrée 1: Allumez le canal 1, le voyant LED 1 est allumé et un bip "DD" retentira.
Entrée 2: Allumez le canal 2, le voyant LED 2 est allumé et un bip "DD" retentira.
Entrée 3: Allumez le canal 3, le voyant LED 3 est allumé et un bip "DD" retentira.
Entrée 4: Allumez le canal 4, le voyant LED 4 est allumé et un bip "DD" retentira.
Entrée 5: Éteindre le canal 1, le voyant LED 1 est éteint et un bip "DDD" retentira.
Entrée 6: Éteindre le canal 2, le voyant LED 2 est éteint et un bip "DDD" retentira.
Entrée 7: Éteindre le canal 3, le voyant LED 3 est éteint et un bip "DDD" retentira.
Entrée 8: Éteindre le canal 4, le voyant LED 4 est éteint et un bip "DDD" retentira.
Vérifiez l'état de travail actuel:
Lorsque vous devez vérifier l'état de travail actuel, entrez d'abord 9, puis entrez 1 ou 2, 3, 4 pour vérifier l'état de travail de quatre canaux. Par exemple, entrez 91 pour demander l'état de travail du canal 1. Si le canal 1 est activé, il émet un bip "DD". Et si le canal 1 est éteint, il émet un bip "DDD".
Après l'opération, presser sur la touche "#" pour confirmer, le contrôleur raccrochera automatiquement le téléphone après 4 sons de "D".
Si aucune touche n'est enfoncée dans les 20 secondes, le contrôleur raccroche automatiquement le téléphone après 9 sons de "D".
Si vous n'appuyez pas sur la touche "#" pour confirmer, vous pouvez continuer à saisir.
Réglage du contrôleur:
Besoin d'entrer des numéros à 17 chiffres en continu pour le réglage, ces numéros à 17 chiffres sont le mot de passe, le nombre de sonneries, le mode de travail et le temps de travail.
Numéros à 17 chiffres: 8888 (mot de passe à 4 chiffres) + 6 (nombre de sonneries) + 1 (mode de fonctionnement du canal 1) + 0 (mode de fonctionnement du canal 2) + 1 (mode de fonctionnement du canal 3) + 0 (mode de fonctionnement du canal 4) + 01 (temps de travail du canal 1) + 00 (temps de travail du canal 2) + 10 (temps de travail du canal 3) + 00 (temps de travail du canal 4)
1) Numéros à 4 premiers chiffres: un mot de passe à 4 chiffres qui doit être saisi au démarrage du contrôleur, la valeur par défaut est 8888.
2) Le numéro du 5ème chiffre: nombre de sonneries. Il est déterminé en fonction du nombre maximum réel de sonneries à l'endroit, généralement entre 1 - 8, et le contrôleur peut ne pas être en mesure de connecter le téléphone après dépassement.
3) Numéros à 12 chiffres suivants: mode de fonctionnement et temps de fonctionnement:
Les 4 premiers chiffres représentent respectivement les modes de fonctionnement des 4 canaux, et les 8 chiffres suivants représentent respectivement le temps de fonctionnement des 4 canaux.
Mode de fonctionnement: chaque chiffre représente le mode de fonctionnement d'un canal, 1 est le mode momentané, 0 est le mode autoblocage. Par exemple, 1010 signifie que le canal 1 et le canal 3 sont en mode momentané, et que le canal 2 et le canal 4 sont en mode autoblocage.
Temps de fonctionnement: Chaque numéro à 2 chiffres indique le temps de fonctionnement d'un canal. Par exemple, 10 signifie que le temps de fonctionnement est de 10 secondes.
Lorsqu'il est réglé sur le mode momentané, vous devez régler le temps de fonctionnement en même temps. S'il est réglé sur le mode autoblocage, vous pouvez régler le temps de fonctionnement sur 00.
Par défaut, leur mode de travail et leur temps de travail sont les suivants,
Le canal 1: Mode momentané avec 1 seconde, et il s'éteindra automatiquement après 1 seconde.
Le canal 2: Mode autoblocage.
Le canal 3: Mode momentané avec 10 secondes, et il s'éteindra automatiquement après 10 secondes.
Le canal 4: Mode autoblocage.
Si vous souhaitez modifier ce paramètre par défaut, vous devez entrer des nombres à 17 chiffres pour réinitialiser.
Par exemple: si vous souhaitez définir le mot de passe sur 5678, le nombre de sonneries est de 4 fois, les canaux 1, 2 et 3 sont en mode autoblocage et le canal 4 est en mode momentané avec 5 secondes, les 17 chiffres qui ont besoin à saisir sont les suivantes:
5678 4 0 0 0 1 00 00 00 05
Deux méthodes de réglage:
1) Méthode 1:
Tout d'abord, allumez le contrôleur, puis utilisez un câble téléphonique à double tête pour connecter une extrémité à un téléphone normal, l'autre extrémité devant être insérée dans la prise "Réglage" du contrôleur, puis appuyez sur le bouton "Réglage" du contrôleur. Si le voyant "LL" sur la carte principale du contrôleur s'allume et que le bip "DD" retentit, le contrôleur passe en mode réglage. Après avoir saisi en continu 17 chiffres, appuyez sur la touche "#" pour confirmer. Après avoir confirmé qu'il n'y a pas d'erreur, appuyez à nouveau sur la touche "SET" pour quitter l'état de réglage, et le voyant "LL" s'éteint. En cas d'erreur de saisie, vous pouvez appuyer sur la touche "*" ou "#" pour saisir à nouveau le numéro.
2) Méthode 2:
Connectez la ligne téléphonique normalement utilisée à l'interface "téléphone" du contrôleur, puis utilisez un autre téléphone qui peut être composé pour appeler le téléphone connecté au contrôleur. Lorsque la première sonnerie retentit, appuyez sur le bouton "Réglage" sur la carte principale du contrôleur, le contrôleur est connecté au téléphone, le voyant "LL" s'allume et le contrôleur émet le son "DD", ce qui signifie que le contrôleur est dans l'état de réglage. Entrez les numéros à 17 chiffres à définir et appuyez sur la touche "#" pour confirmer après avoir saisi en continu des numéros à 17 chiffres. Après avoir confirmé qu'il est correct, appuyez à nouveau sur le bouton "Réglage" pour quitter l'état de réglage, et le voyant "LL" s'éteint. (Il est recommandé d'exécuter cette méthode sur le central téléphonique.)
Réinitialisez le contrôleur aux paramètres d'usine:
Si le contrôleur est anormalement contrôlé ou si les paramètres sont erronés, le contrôleur peut être restauré aux paramètres d'usine.
Opération: éteignez d'abord le contrôleur, attendez environ 5 à 10 secondes, une fois que les voyants du contrôleur sont tous éteints, appuyez et maintenez le bouton "Réglage" sur le contrôleur, puis allumez le contrôleur et relâchez le bouton après le voyant "LL" est allumé, puis le voyant "LL" est éteint, indiquant que le réglage d'usine a été restauré.
