Application de produit:
Il convient aux variantes occasions automatiques, telles que industrielle, commercielle, maison intelligente. Via les smartphones ou l’internet, on peux utiliser l’interrupteur WIFI pour réaliser la télécommande à distance des différents matériels tels que volet roulant électrique, petit moteur CC bidirectionnel (deux lignes de commande), petit moteur CA bidirectionnel (trois lignes de commande), actionnaire linéaire.
Paramètre de produit:
Tension de travail: 6~24V CC
Sortie: sortie de relais (Normalement ouvert et normalement fermé)
Cadre de tension de fonctionnement du relais: 110~240V CA ou 0~28V CC
La gamme de fils auxquels les terminaux peuvent être connectés: 22-12 AWG
Canal: 3 canaux
Mode de travail: interblocage (CH 1 et CH 2), autoblocage (CH 3)
Courant de statique: ≤6mA
Température de travai: -20°C~+ 70°C
Charge maximale: 10A / canal

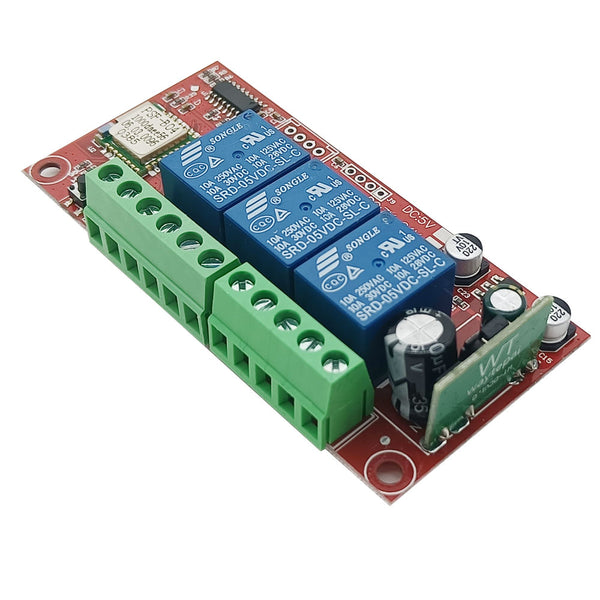

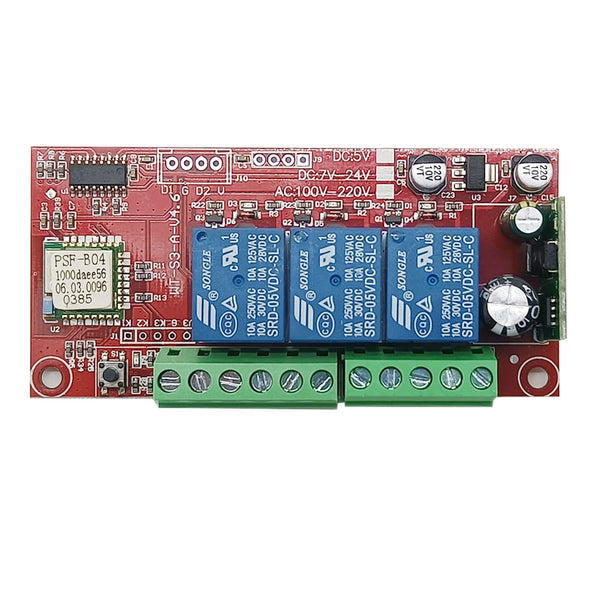

Dimension PCB: 93 x 45 x 19 mm

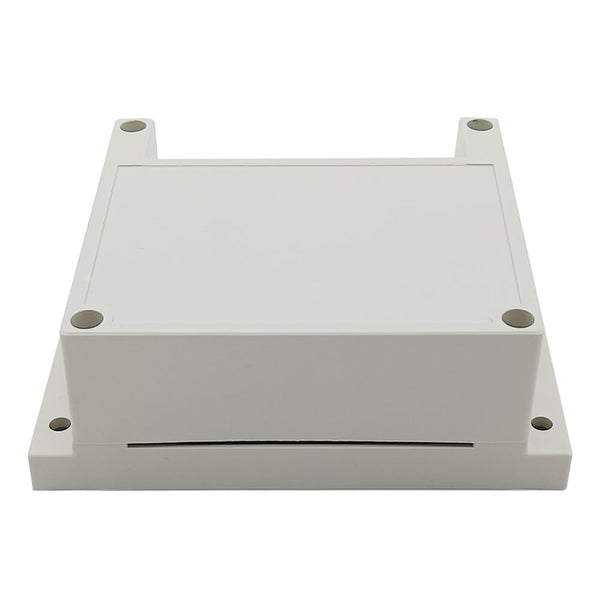

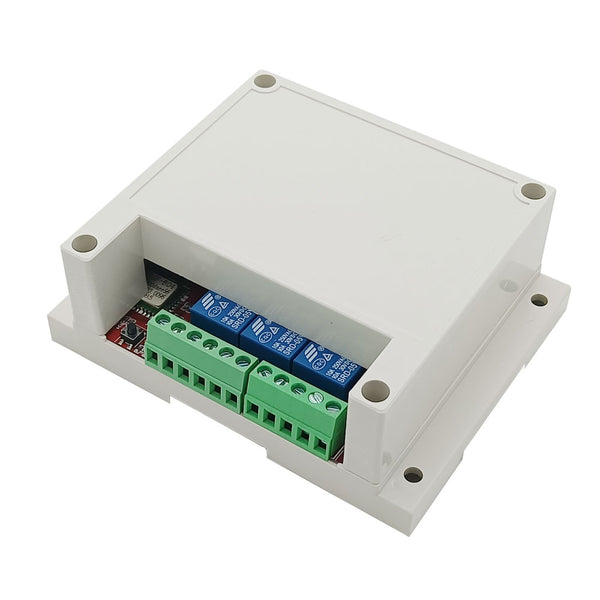

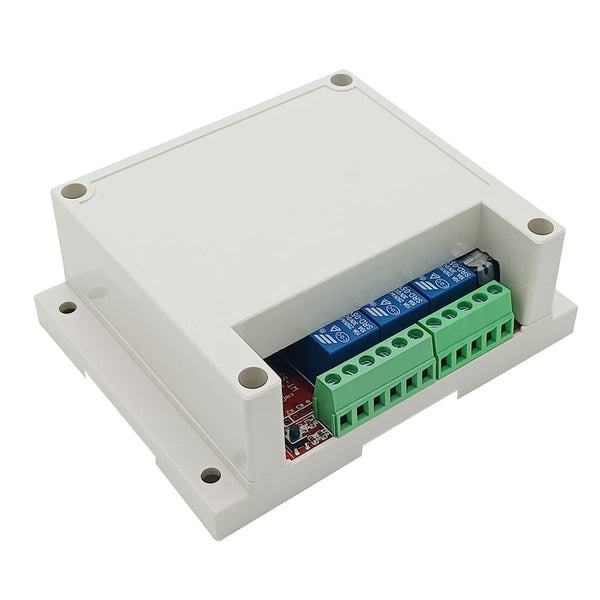

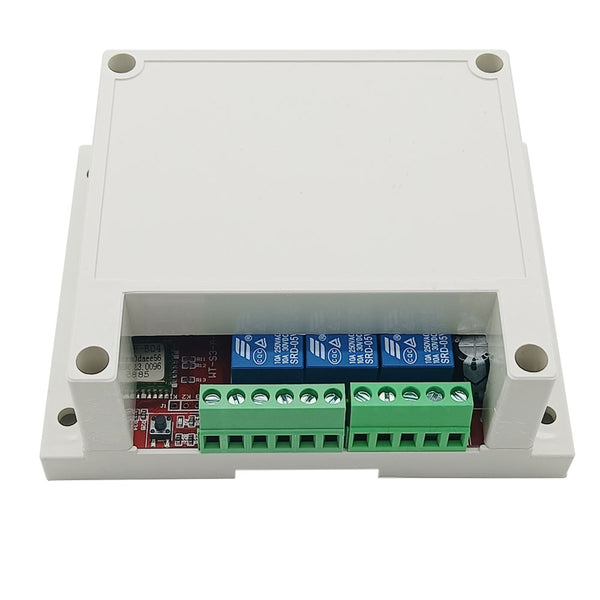

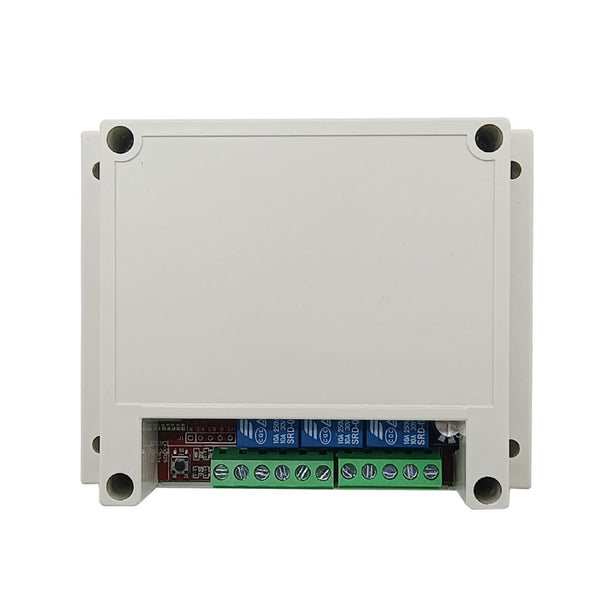

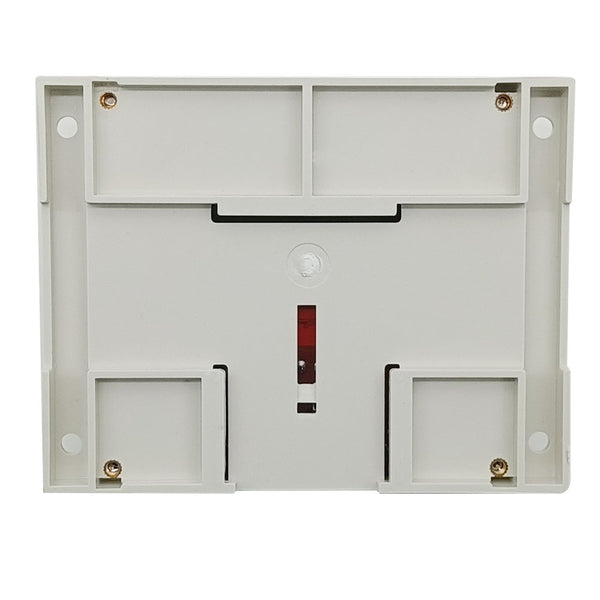

Dimension de boîte: 115 x 90 x 42 mm
Caractères de produit:
Connectez-vous à Internet via le signal WIFI du routeur sans fil.
Contrôlé par application smartphone, pas de limite de distance.
Sortie relais: Le terminal de sortie est NO / NC et peut être utilisé pour contrôler un équipement CC ou CA.
Il existe des ports de interrupteur manuels: vous pouvez connecter un interrupteur manuel ou un autre équipement pour contrôler l'interrupteur WiFi.
Il existe des ports de interrupteur de fin de course: peut être connecté à un interrupteur de fin de course ou à un autre équipement pour contrôler le interrupteur WiFi.
Comporter une protection contre les inversions de courant et contre les surintensités.
Deux applications pour Android et iOS sont disponibles et graduites.
La version Android de l'application prend en charge les appareils mobiles Android ou tablettes Android.
La version iOS de l'application prend en charge les iPhones, iPads ou iPods Touchs.
L'APP prend en charge l'anglais, le français, l'allemand, l'espagnol, le russe et de nombreuses autres langues.
Fonction de chronométrage: Vous pouvez configurer l'appareil pour qu'il s'exécute automatiquement à différents moments de la journée.
Prend en charge les paramètres de scène personnalisés, ou vous pouvez contrôler automatiquement sans téléphone.
Avec la fonctionnalité de partage, vous pouvez partager cet appareil avec d'autres téléphones pour contrôler ensemble.
Utilisation de produit:
A. Pour l'installation, l'enregistrement et l'utilisation de l'APP, s'il vous plaît vérifier le manuel de l'APP.
B. Contrôler l’actionnaire linéaire ou le petit moteur CC bidirectionnel (deux lignes de commande):
1. Connectez-vous comme indiqué ci-dessous:
1) Connectez le pôle positif de l'alimentation CC à le terminal d'entrée "+" de l’interrupteur WiFi, et connectez le pôle négatif de l'alimentation CC à le terminal d'entrée "-" de l’interrupteur WiFi;
2) Connectez le pôle positif de l'alimentation CC aux deux terminaux "NO" de "OUT1" et "OUT2" de l’interrupteur WiFi, et connectez le pôle négatif de l'alimentation CC aux deux terminaux "NC1" de "OUT1" et "OUT2" de l’interrupteur WiFi;
3) Raccorder les deux fils du moteur CC ou de l’actionnaire linéaire aux deux terminaux "COM" de l’interrupteur WiFi "OUT1" et "OUT2" Vous pouvez modifier ces deux lignes pour changer le sens de travail du moteur ou de l’actionnaire linéaire.
2.Opération:
1) Appuyez sur le bouton 1 de l'APP, le relais 1 est activé (les deux terminaux "NO" et "COM" de OUT1 sont connectés, les deux ternimaux "NC" et "COM" sont déconnectés), le moteur CC tourne dans le sens positif ou l’actionnaire linéaire s'étend.
2) Appuyez à nouveau sur le bouton 1 de l'APP, le relais 1 est désactivé (les deux terminaux "OUT" et "COM" de OUT1 sont déconnectées, les deux terminaux "NC" et "COM" sont connectés), le moteur CC ou l’actionnaire linéaire est arrêté.
3) Appuyez sur le bouton 2 de l'APP, le relais 2 est activé (les deux terminaux "NO" et "COM" de OUT2 sont connectés, les deux terminaux "NC" et "COM" sont déconnectés), le moteur CC tourne dans le sens opposé ou l’actionnaire linéaire est rétracté.
4) Appuyez à nouveau sur le bouton 2 de l'APP, le relais 2 est désactivé (les deux terminaux "OUT" et "COM" de OUT2 sont déconnectées, les deux terminaux "NC" et "COM" sont connectés), le moteur CC ou l’actionnaire linéaire est arrêté.
C. Contrôler le petit moteur CA bidirectionnel (trois lignes de commande)
1.Connectez-vous comme indiqué ci-dessous:
1) Connectez le pôle positif de l'alimentation CC à le terminal d'entrée "+" de l’interrupteur WiFi, et connectez le pôle négatif de l'alimentation CC à la borne d'entrée "-" du commutateur WiFi;
2) Connectez le fil de phase de l'alimentation CA aux deux terminaux "NO" de "OUT1" et "OUT2" de l’interrupteur WiFi, et connectez le fil neutre de l'alimentation CA à l'extrémité commune du moteur CA;
3) Connectez respectivement les fils avant et arrière du moteur CA aux deux terminaux "COM" de l’interrupteur WiFi "OUT1" et "OUT2" Vous pouvez modifier ces deux lignes pour changer le sens de fonctionnement du moteur.
2. Opération
1) Appuyez sur le bouton 1 de l'APP, le relais 1 est activé (les deux terminaux "NO" et "COM" de OUT1 sont connectés, les deux terminaux "NC" et "COM" sont déconnectés), et le moteur CA tourne dans le sens positif.
2) Appuyez à nouveau sur le bouton 1 de l'APP, le relais 1 est désactivé (les deux terminaux "NO" et "COM" de OUT1 sont connectés, les deux terminaux "NC" et "COM" sont déconnectés), et le moteur CA arrête.
3) Appuyez sur le bouton 2 de l'APP, le relais 2 est activé (les deux terminaux "NO" et "COM" de OUT2 sont connectés, les deux terminaux "NC" et "COM" sont déconnectés), et le moteur CA tourne dans le sens inverse.
4) Appuyez à nouveau sur le bouton 2 de l'APP, le relais 2 est désactivé (les deux terminaux "NO" et "COM" de OUT2 sont connectés, les deux terminaux "NC" et "COM" sont déconnectés), et le moteur CA arrête.
D. L'utilisation du troisième relais:
1. Le troisième relais fonctionne en mode autobloquant comme suit:
Appuyez sur le bouton 3 sur l'APP, le troisième relais est activé (les deux terminaux "NO" et "COM" de OUT3 sont connectés, les deux terminaux "NC" et "COM" sont déconnectés), appuyez à nouveau sur l'APP bouton 3, le troisième relais est désactivé (les deux terminaux "NO" et "COM" de OUT3 sont déconnectés, les deux terminaux "NC" et "COM" sont connectés).
2. Lors de l'utilisation d'un troisième relais pour contrôler une lampe CC, connectez-vous comme indiqué ci-dessous:
1) Connectez le pôle positif de l'alimentation CC à le terminal "NO" de "OUT3", connectez le terminal "COM" de "OUT3" au pôle positif de la lampe CC et connectez le pôle négatif de la lampe CC au pôle négatif de l'alimentation CC.
2) Appuyez sur le bouton 3 de l'APP, le relais 3 est activé (les deux terminaux "NO" et "COM" de OUT3 sont connectés, les deux terminaux "NC" et "COM" sont déconnectés) et la lampe CC est allumée.
3) Appuyez à nouveau sur le bouton 3 de l'APP, le relais 3 est désactivé (les deux terminaux "NO" et "COM" de OUT3 sont déconnectés, les deux terminaux "NC" et "COM" sont connectés) et la lampe CC est éteinte.
3. Lors de l'utilisation d'un troisième relais pour contrôler une lampe CA, connectez-vous comme indiqué ci-dessous:
1) Connectez le fil de phase de l'alimentation CA au terminal "NO" de "OUT3", connectez le terminal "COM" de "OUT3" à une extrémité de la lampe CA, et connectez l'autre extrémité de la lampe CA au fil neutre de l'alimentation CA.
2) Appuyez sur le bouton 3 de l'APP, le relais 3 est activé (les deux terminaux "NO" et "COM" de OUT3 sont connectés, les deux terminaux "NC" et "COM" sont déconnectés) et la lampe CA est allumée.
3) Appuyez à nouveau sur le bouton 3 de l'APP, le relais 3 est désactivé (les deux terminaux "NO" et "COM" de OUT3 sont déconnectés, les deux terminaux "NC" et "COM" sont connectés) et la lampe CA est éteinte.
E. Fonction manuelle:
Connectez un interrupteur manuel à trois pattes aux terminaux "K1", "K2" et "G".
Lorsque l'interrupteur manuel est utilisé pour connecter les terminaux "K1" et "G", le relais 1 est activé et le moteur tourne dans le sens positif.
Lorsque l’interrupteurs manuel est utilisé pour déconnecter les terminaux "K1" et "G", le relais 1 est désactivé et le moteur arrête.
Lorsque l’interrupteur manuel est utilisé pour connecter les bornes "K2" et "G", le relais 2 est activé et le moteur tourne dans le sens inverse.
Lorsque l’interrupteur manuel est utilisé pour déconnecter les ternimaux "K2" et "G", le relais 2 est désactivé et le moteur arrête.
Il est également possible de connecter un interrupteur manuel à deux pattes aux terminaux "K3" et "G".
Lorsque l’interrupteur manuel est utilisé pour connecter les terminaux "K3" et "G", le relais 3 est activé et la lampe est allumée.
Lorsque l’interrupteur manuel est utilisé pour déconnecter les terminaux "K3" et "G", le relais 3 est désactivé et la lampe est éteinte.
F. Fonction de fin de course:
1. Connectez l'interrupteur de fin de course normalement ouvert:
Connectez deux interrupteurs limites normalement ouvert aux deux terminaux "G" et "D" respectivement, et connectez-les comme indiqué ci-dessous:
Lorsque le moteur tourne dans le sens positif, si l’interupteur de fin de course S1 est déclenché, le moteur s'arrête automatiquement. Lorsque le moteur tourne dans le sens inverse, si l’interrupteur de fin de course S2 est déclenché, le moteur s'arrête automatiquement.
2. Connectez un capteur tel qu'un interrupteur photoélectrique, un interrupteur de proximité ou un interrupteur Hall:
Connectez le pôle positif, le pôle négatif et la ligne de signal des deux interrupteurs de capteur aux deux terminaux "V", "G" et "D" respectivement, comme indiqué ci-dessous:
Lorsque le moteur tourne dans le sens positif, si le capteur 1 est déclenché, le moteur s'arrête automatiquement. Lorsque le moteur tourne dans le sens inverse, si le capteur 2 est déclenché, le moteur s'arrête automatiquement.
