Ce longue distance 2000 mètres 1 canal CC 6V 9V 12V 24V 10A kit interrupteur télécommande sans fil avce récepteur radio (avec la sortie entrée d'alimentation en CC ) et émetteur.
Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, etc. Il peut longue distance commande lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovannes électriques, serrure électrique, lampe solaire extérieur, ou autre équipements électrique CC.
Caractéristiques:
Commande sans fil, facile à installer.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Quatre versions de tension de fonctionnement: CC 6V, 9V, 12V, 24V en option.
Sortie de l'alimentation en CC: Il peut contrôler l'équipement CC avec un voltage de CC 6V / 9V / 12V / 24V.

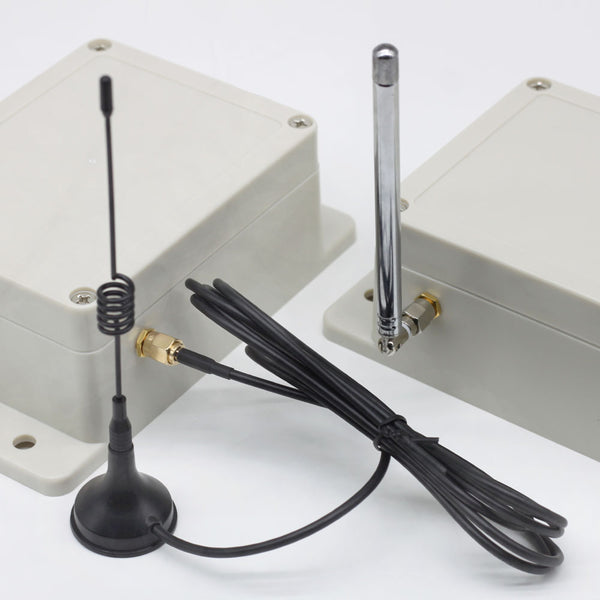

Avec l'antenne externe, le récepteur a une meilleure gamme de travail.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S1X-DC-ANT3
Alimentation (tension de fonctionnement): CC6V (S1X-DC06), CC12V±1V (S1X-DC12), CC9V±1V (S1X-DC09), CC24V±1V (S1X-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Type de sortie: CC6V (S1X-DC06), CC12V±1V (S1X-DC12), CC9V±1V (S1X-DC09), CC24V±1V (S1X-DC24)
Canal: 1 Voie
3 Modes de contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 10A / chaque canal
Fréquence de travail: 433.92MHz
Gamme de fils pour les bornes: 22-12 AWG
Température de fonctionnement: -20°C ~ 70°C
PCB size: 88 x 80 x 18 mm (3.5 x 3.1 x 0.7 pouces)
Case size: 115 x 90 x 55 mm (4.5 x 3.6 x 2.2 pouces)
Paramètres de l'émetteur:
Modèle: 0021023 (CB-1) / 0021024 (CB-2)
Canal/bouton: 1 (CB-1) / 2 (CB-2)
Symbole de bouton: sans (CB-1) / A, B (CB-2)
Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois)
Courant statique: 5μA
Courant de travail: 30mA
Fréquence de travail: 433.92 Mhz
Mode de modulation: ASK
Distance d’émission: 1000 mètres / 3000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané ou en mode retard, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle HR-1 (50 mètres), C-1 (100 mètres), CP-1 (500 mètres), or CB-1 (1000 mètres) etc.
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle HR-2 (50 mètres), C-2 (100 mètres), CP-2 (500 mètres), or CB-2 (1000 mètres) etc.
Gamme de Travail:
Avec un émetteur (par exemple CB-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 2000 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage (avec émetteur CB-1): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 3 fois en continuellement, Relâcher le bouton.
Presser le bouton de l'émetteur: La lampe connectée est allumée.
presser le bouton encore une fois: La lampe connectée est éteinte.
2) Réglage du mode momentané (avec émetteur CB-1): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 2 fois en continuellement, Relâcher le bouton.
Presser et maintenez le bouton sur l'émetteur: La lampe connectée est allumée.
Relâchez le bouton: La lampe connectée est éteinte.
3) Réglage du mode d'interblocage (avec émetteur CB-2): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 1 fois en continuellement, Relâcher le bouton.
Presser le bouton A sur l'émetteur: La lampe connectée est allumée
Presser le bouton B sur l'émetteur: La lampe connectée est éteinte.
Contenu:
1 x Récepteur: S1X-DC-ANT3
1 x Émetteur: CB-1 ou CB-2
1 x manuel d'utilisation
