12V 24V vérin électrique 6000N 600kg course 400mm avec télécommande (Modèle: 0020584)

Remarque:
1. Si vous avez besoin d'une alimentation pour actionneur linéaire 12 V ou 24V, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
2. Si vous avez besoin d'une interrupteur commande manuelle pour actionneur linéaire, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
3. Si vous avez besoin d'un interrupteur de fin de course pour limiter la course de l'actionneur, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.

Contenu:
1 x Récepteur: S1PF-DC
1 x Émetteur (Télécommande): CP-3

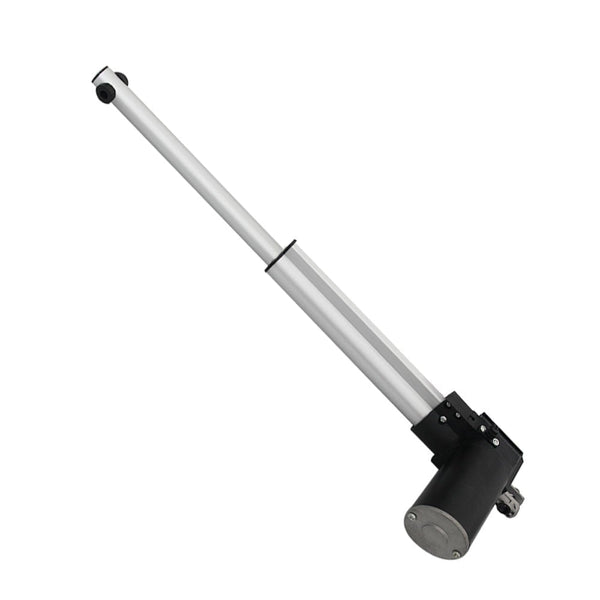

1 x Actionneur linéaire ou vérin électrique

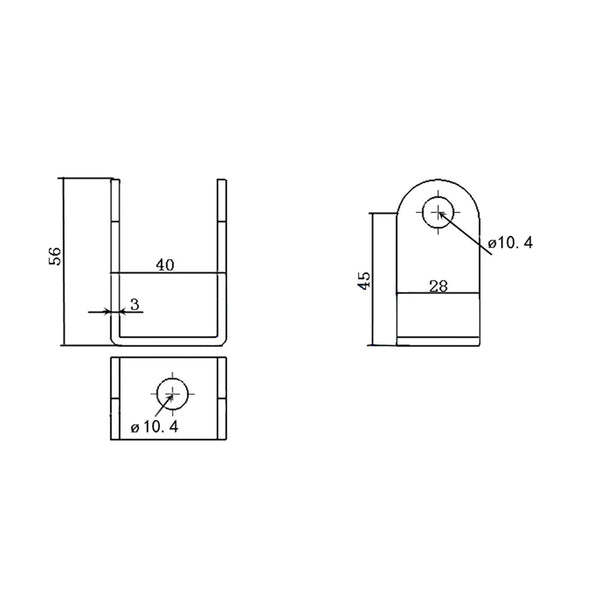

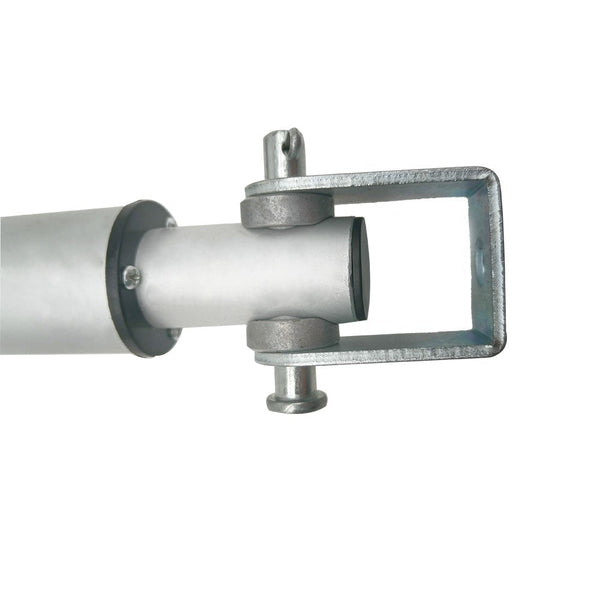

2 x Support de montage B
1 x Manuel d’utilisateur

Les informations pour les vérins électriques:
Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicales et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.

Description:
Produits de haute qualité et Services de haute qualité
Engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 6000N / 600 kg / 1300 lbs
Options de vitesse multiples, de 3.5 mm/seconde à 100 mm/seconde
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien

Spécifications:
Tension de travail en option: CC 12V ou CC 24V
Plage de course: 16 pouces (400 mm)
Vitesse optionnelle: 3.5±0.5mm/s, 5±1mm/s, 7±1.5mm/s, 9±2mm/s, 14±3mm/s, 18±4mm/s, 28±6mm/s, 38±8mm/s, 50±10mm/s, 100±20mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale: 6000N / 600 kg / 1300 lbs à 3.5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 1~2A à 12V ou 0.5~1A à 24V
Courant à pleine charge: 6~12A à 12V ou 3~6A à 24V
Veuillez utiliser une alimentation 12V/10A ou 24V/5A pour alimenter un vérin électrique, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/50A ou 24V/25A pour alimenter trois ou quatre vérins électriques.
Diamètre de l’arbre: 24 mm
Diamètre des trous de montage des connecteurs avant et arrière: 10 mm
Matériau du boîtier: alliage d'aluminium
Matériau du tube télescopique: alliage d'aluminium
Matériel d’engrenage: plastique polymère
Type de moteur: moteur à courant continu brossé
Le style du connecteur avant peut être personnalisé: la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation.
L'orientation du connecteur avant et arrière est par défaut, nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client.
Cycle de service: 10%, max 3 minutes d'utilisation continue
Durée de vie: environ 25,000 cycles
Câble d'alimentation: fil à deux conducteurs pour les vérins électriques normaux; fil à six conducteurs pour les vérins électriques avec capteurs à effet Hall intégrés; fil à quatre, cinq ou six conducteurs pour les vérins électriques avec sorties de signal de fin de course intégrées.
Longueur de câble pour le vérin électrique normal: 500±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques.
Certifications: CE
Température de l’environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 42dB à 46dB (Les verins électriques linéaires avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP54, ne convient pas à une utilisation en extérieur.

Les informations sur la télécommande sans fil:
Application:
Ce kit interrupteur télécommande sans fil longue distance est utilisé pour contrôler le mouvement d'extension et de rétraction des CC 12V 24V actionneur linéaire ou vérin électrique.
Utilisé avec des actionneurs linéaires pour, Il peut longue portée commande sans fil la pergola,voiture, camion,coffre, plateforme élévatrice,fauteuil massant,siège massant,traqueur solaire, canape, etc.

Caractéristiques:
Télécommande sans fil, facile à installer.
2 versions de tension de fonctionnement: CC12V, 24V en option.
Avec bornes des commande de course: Vous pouvez connecter des interrupteurs de fin de course ou des capteurs pour limiter la course du l'actionneur linéaire.
Avec bornes des commande manuelle câblées: vous pouvez connecter des micro-interrupteurs pour contrôler actionneur linéaire.
Vous pouvez utiliser l'émetteur (la télécommande) pour contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

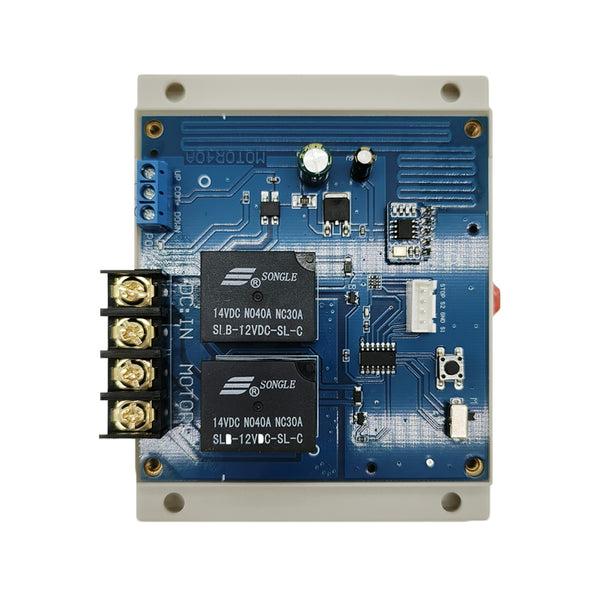

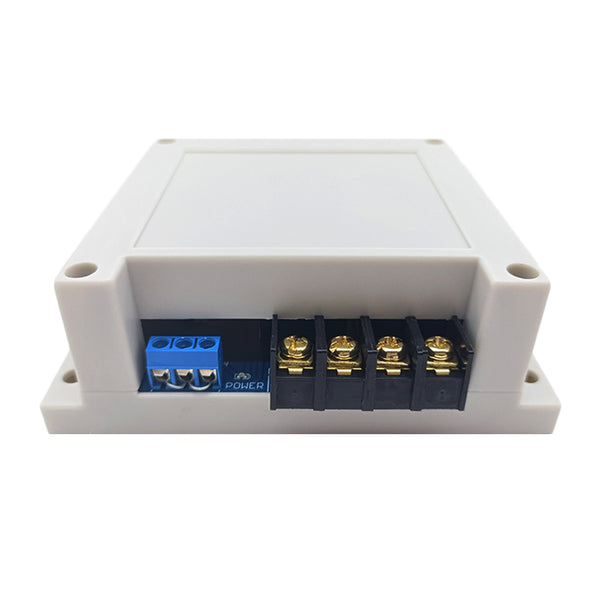

Paramètres de Récepteur:
Modèle: S1PF-DC12 / S1PF-DC24
Tension de fonctionnement: 12±1VCC (modèle S1PF-DC12), ou 24±2VCC (modèle S1PF-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 10mA
Courant maximal de travail: 40A, donc le courant de démarrage maximal de l'actionneur linéaire ne peut pas dépasser 40A.
Gamme de fils pour les bornes: 22-12 AWG
2 Modes Sélectionnables: Interblocage, Momentané
Température de fonctionnement: -20°C ~ +70°C
Dimension de Case: 115 x 95 x 40 mm (4.5 x 3.7 x 1.6 pouces)

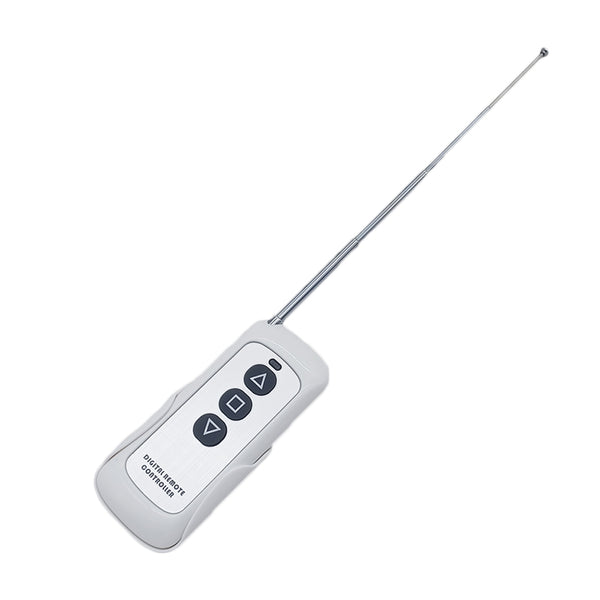

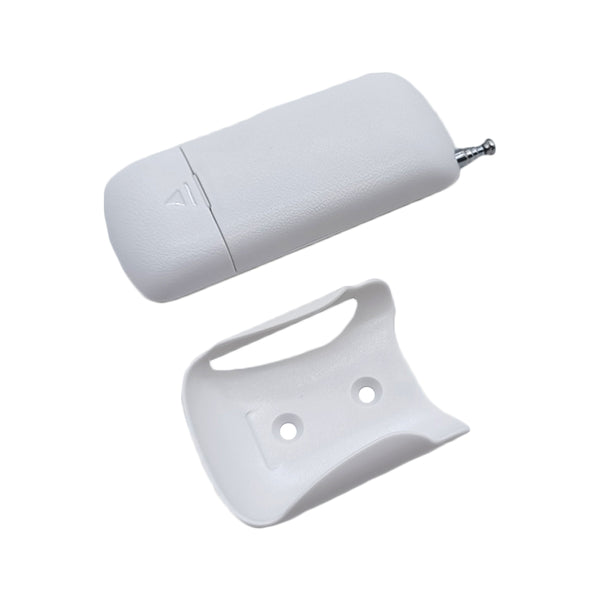

Paramètres de Émetteur:
Modèle: CP-3
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie)
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 500m / 300ft (théoriquement )
Mode de modulation : ASK
Température d’opération : -20 ° C ~+70 ° C
Dimension unitaire : 92mm x 40mm x 15mm

Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs. par exemple modèle CP-3 (500 mètres), et CB-3-2 (1000 mètres).

Gamme de travail:
Avec un émetteur (par exemple CP-3) pour former un système complet, le maximum distance de travailpeut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez réglager une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB-3-2.

Utilisation:
Le récepteur peut être utilisé pour contrôler un actionneur linéaire en CC 12V / 24V. Si l'alimentation de ces équipements est de 12VCC, vous devez choisir le récepteur avec la même version 12VCC; et si l'alimentation de ces équipements est de 24VCC, vous devez choisir le récepteur avec la même version 24VCC

Réglage les modes différents de contrôle:
1) Réglage du mode d'interblocage: Tournez le interrupteur de mode du récepteur sur «L».
Le fonctionnement par l'émetteur, tel que CP-3:
Presser le bouton ▲ de l'émetteur: l'actionneur linéaire s'étend.
Presser le bouton ▼ de l'émetteur: l'actionneur linéaire se rétracte.
Presser le bouton ■ de l'émetteur: l'actionneur linéaire s'arrête.

2) Réglage du mode momentané: Tournez le interrupteur de mode du récepteur sur «M».
Le fonctionnement par l'émetteur, tel que CP-3:
Presser et maintenez le bouton ▲ de l'émetteur: l'actionneur linéaire s'étend.
Relâcher le bouton ▲: l'actionneur linéaire s'arrête.
Presser et maintenez le bouton ▼ de l'émetteur: l'actionneur linéaire se rétracte.
Relâcher le bouton ▼: l'actionneur linéaire s'arrête.

Les bornes des commande de course:
Le récepteur a des bornes des commande de course, et vous pouvez connecter des appareils externes (avec contact normalement fermé), tels que des capteurs, des interrupteurs de fin de course aux bornes des commande de course, puis les utiliser pour limiter la course du l'actionneur linéaire.
Par exemple, vous pouvez connecter deux interrupteurs de fin de course normalement fermés aux bornes «COM» et «UP», et connecter un autre interrupteur de fin de course normalement fermé aux bornes «COM» e t«DOWN».
Lorsque que l'actionneur linéaire s'étend, si deux bornes «COM» et «UP» sont déconnectées, l'actionneur linéaire s'arrêtera automatiquement.
Lorsque que l'actionneur linéaire se rétracte, si deux bornes «COM» et «DOWN» sont déconnectées, l'actionneur linéaire s'arrêtera automatiquement.

Les bornes des commande filaire:
Le récepteur a des bornes de commande filaire, et vous pouvez connecter des appareils externes (avec un contact normalement ouvert), tels que des interrupteurs manuels à des bornes de commande filaire, puis les utiliser pour arrêter l'actionneur linéaire.
Par exemple, vous pouvez connecter trois interrupteurs manuels aux bornes de commande filaire «STOP», «S1», «COM» et «S2» selon le schéma de câblage suivant.

1) Mode d'interblocage:
Lorsque vous connectez deux bornes «S1» et «COM», l'actionneur linéaire électrique s'étend. Et lorsque vous connectez deux bornes «STOP» et «COM», l'actionneur linéaire s'arrête.
Lorsque vous connectez deux bornes «S2» et «COM», l'actionneur linéaire électrique se rétracte. Et lorsque vous connectez deux bornes «STOP» et «COM», l'actionneur linéaire s'arrête.

2) Mode momentané:
Lorsque vous connectez deux bornes «S1» et «COM», l'actionneur linéaire électrique s'étend. Et lorsque vous déconnectez deux bornes «S1» et «COM», l'actionneur linéaire s'arrête.
Lorsque vous connectez deux bornes «S2» et «COM», l'actionneur linéaire électrique se rétracte. Et lorsque vous déconnectez deux bornes «S2» et «COM», l'actionneur linéaire s'arrête.

Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.

Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
