Contenu:
12 x Récepteur: S1RU-DC06 / S1RU-DC09 / S1RU-DC12 / S1RU-DC24
1 x Émetteur: CV-12 ou CB-12
1 x Manuel d'utilisation
Application:

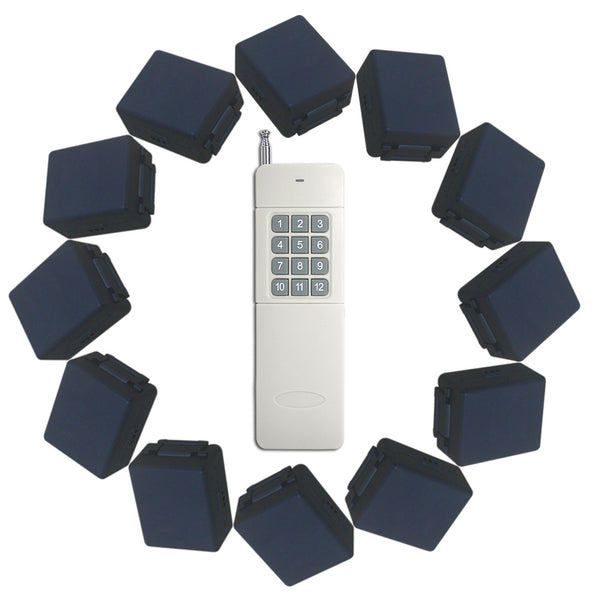

Ce petite taille Mini 6V 9V 12V 24V 10A kit interrupteur télécommande sans fil longue distance avec douze CC 1 voie sortie relais récepteurs radio et un émetteur à douze boutons.
Il peut contrôler à distance des équipements CC et CA, tels que lumière extérieur, lampe de jardin, éclairage LED, pompe, moteur, ventilateurs, électrovanne, serrure électrique, portes, fenêtres, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Alimentation: Quatre versions de tension de travail, CC 6V, 9V, 12V, 24V.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé) , qui sert d'interrupteur.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur:

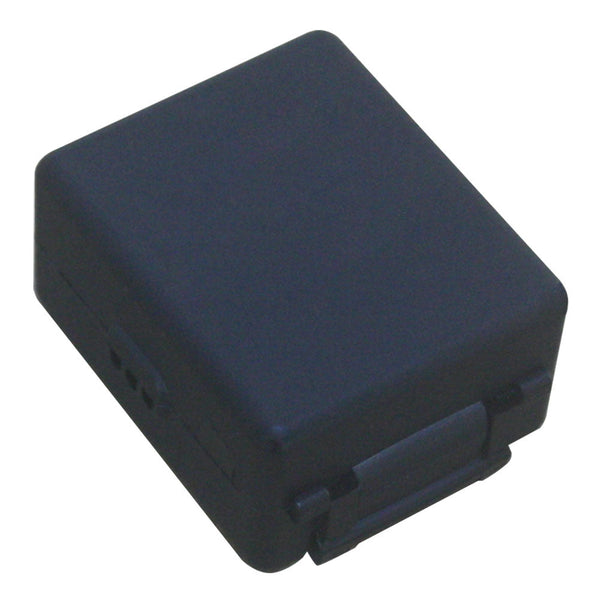

Modèle: S1RU-DC06 / S1RU-DC09 / S1RU-DC12 / S1RU-DC24
Alimentation (Tension de Fonctionnement): DC6V (S1RU-DC06), DC9V±1V (S1RU-DC09), DC12V±1V (S1RU-DC12), DC24V±2V (S1RU-DC24).
Type de sortie: Sortie relais sec (Normalement Ouvert et Normalement Fermé)
Tension de charge maximale du relais: 240VCA ou 28VCC
Canal: 1 Voie
3 Modes de contrôle: Autoblocage, Momentané, Interblocage
Courant de charge maximum du relais: 10A
Gamme de fils pour les bornes: 22-14 AWG
Fréquence de travail: 433MHz
Température de fonctionnement: -20°C ~ +70°C
Taille du circuit imprimé: 34mm x 23mm x 17mm
Paramètres de l'émetteur:
Modèle: 0021022 (CV-12)
Canal/bouton: 12
Symbole de bouton: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433MHz
Distance d’émission: 500 mètres / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ 70 ° C
Dimension: 110mm x 50mm x18mm
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-12 (500 mètres), ou CB-12 (1000 mètres) etc.
Gamme de Travail:
Avec un émetteur (par exemple CV-12) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez également utiliser un émetteur puissant, par exemple l'émetteur CB-12.
Application du produit:
Le récepteur peut être utilisé pour contrôler les équipements CC 0~28V et CA 110~240V.

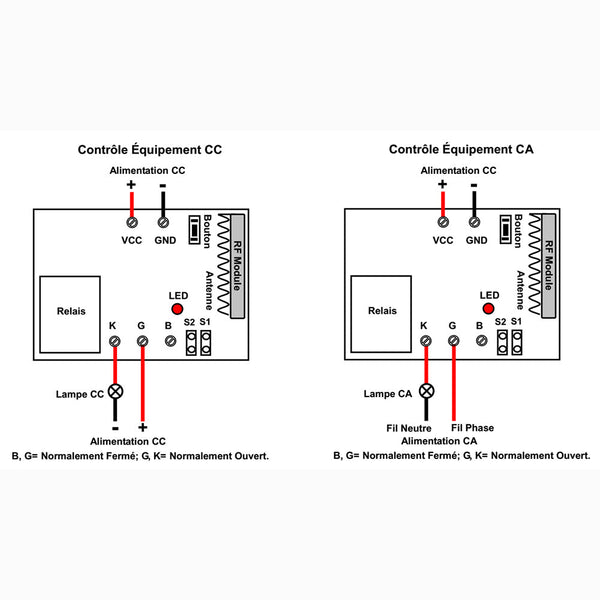

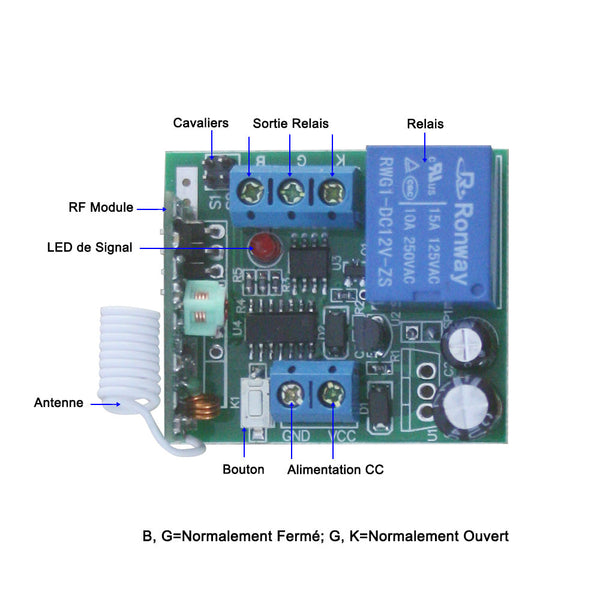

Avis: Le récepteur est une sortie relais et non une sortie d'alimentation CC/CA. État initial des bornes de sortie relais : Les bornes K et G sont normalement ouvertes; les bornes B et G sont normalement fermées.
Réglage les modes différents de contrôle:
1) Réglage du mode d'autoblocage (Travailler avec émetteur CV-12): Seulement connecter S1.
Presser le bouton 1 de l'émetteur: Le relais sur le récepteur 1 est activé, et la lampe connectée est allumée.
Presser le bouton 1 encore une fois: Le relais sur le récepteur 1 est désactivé, et la lampe connectée est éteinte.
Presser le bouton 2 de l'émetteur: Le relais sur le récepteur 2 est activé, et la lampe connectée est allumée.
Presser le bouton 2 encore une fois: Le relais sur le récepteur 2 est désactivé, et la lampe connectée est éteinte.
...
Presser le bouton 12 de l'émetteur: Le relais sur le récepteur 12 est activé, et la lampe connectée est allumée.
Presser le bouton 12 encore une fois: Le relais sur le récepteur 12 est désactivé, et la lampe connectée est éteinte.
2) Réglage du mode de momentané (Travailler avec émetteur CV-12): Ne pas connecter S1 et S2.
Presser et maintenez le bouton 1 de l'émetteur: Le relais sur le récepteur 1 est activé, et la lampe connectée est allumée.
Relâcher le bouton 1: Le relais sur le récepteur 1 est désactivé, et la lampe connectée est éteinte.
Presser et maintenez le bouton 2 de l'émetteur: Le relais sur le récepteur 2 est activé, et la lampe connectée est allumée.
Relâcher le bouton 2: Le relais sur le récepteur 2 est désactivé, et la lampe connectée est éteinte.
...
Presser et maintenez le bouton 12 de l'émetteur: Le relais sur le récepteur 12 est activé, et la lampe connectée est allumée.
Relâcher le bouton 12: Le relais sur le récepteur 12 est désactivé, et la lampe connectée est éteinte.
3) Réglage du mode d'interblocage (Travailler avec émetteur CV-12): Seulement connecter S2.
Presser le bouton 1 de l'émetteur: Le relais sur le récepteur 1 est activé, et la lampe connectée est allumée; Les relais des 11 autres récepteurs sont désactivé, et la lampes connectée sont éteinte.
Presser le bouton 2 de l'émetteur: Le relais sur le récepteur 2 est activé, et la lampe connectée est allumée; Les relais des 11 autres récepteurs sont désactivé, et la lampes connectée sont éteinte.
...
Presser le bouton 12 de l'émetteur: Le relais sur le récepteur 12 est activé, et la lampe connectée est allumée; Les relais des 11 autres récepteurs sont désactivé, et la lampes connectée sont éteinte.
