Contenu:
1 x Récepteur: S1X-AC
2 x Émetteurs (Télécommande): C-2
1 x Électrovanne
1 x Fiche européenne avec câble
1 x Manuel d’utilisateur
Application:
Ce CA kit électrovanne télécommande sans fil avec interrupteur (récepteur) radio, émetteur et électrovanne électrique 220V.
Ce kit convient pour commande sans fil Arrosage automatique du jardin, liquide, gaz, air, eau, huile, gazole, essence, fluides de faible viscosité, etc.
Caractéristiques:
Commande sans fil, facile à installer.

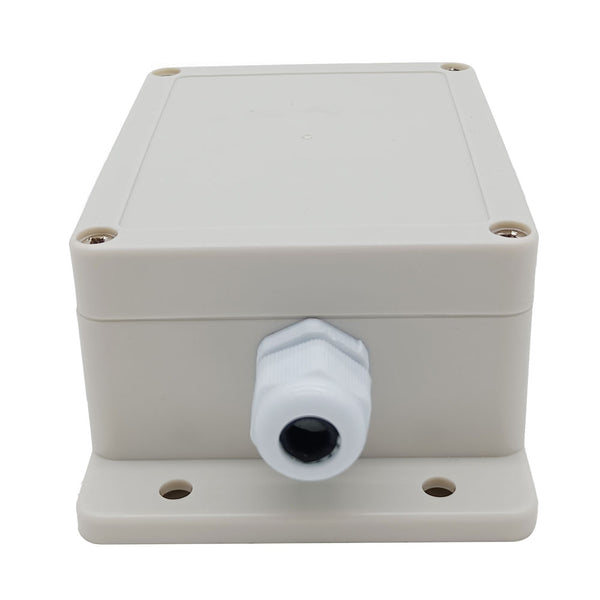

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec la tension de CA110V~240V.
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 110V / 120V / 220V / 240V.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

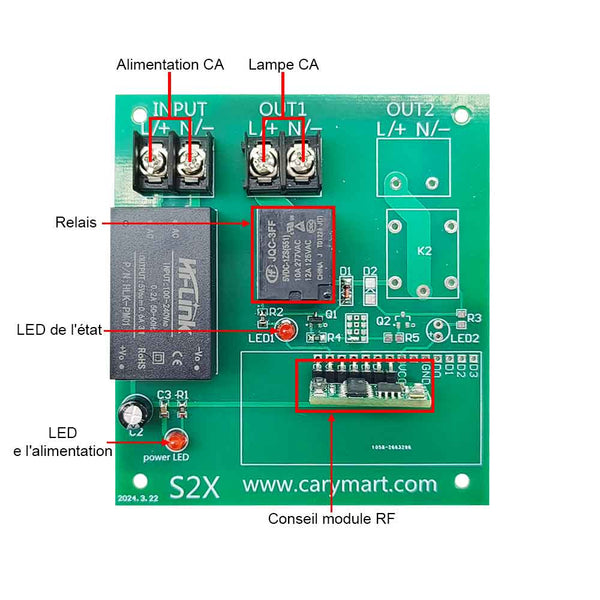

Paramètres de Récepteur:
Modèle: S1X-AC
Tension de fonctionnement: CA100~240V (110V/120V/220V/240V)
Type de sortie: CA100~240V (110V/120V/220V/240V)
Canal: 1 canal
3 Modes de Contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 10A
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C
PCB size: 88 x 80 x 18 mm (3.5 x 3.1 x 0.7 pouces)
Case size: 115 x 90 x 55 mm (4.5 x 3.6 x 2.2 pouces)

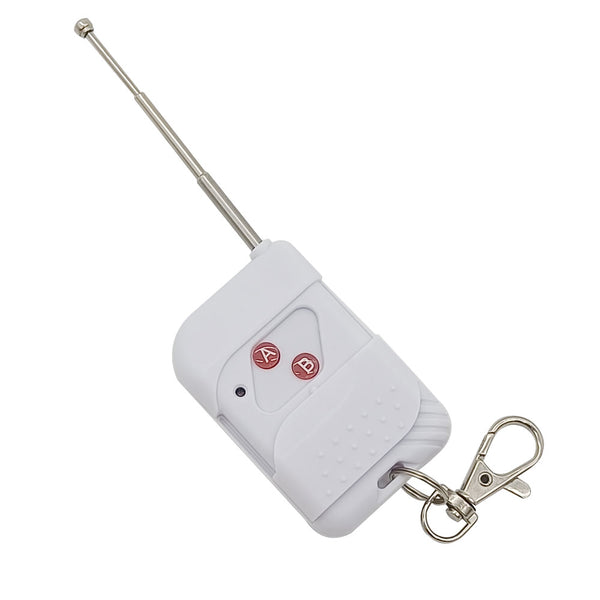

Paramètres de l'émetteur:
Modèle: 00210001 (C-2)
Avec couvercle coulissant. Glisser vers le haut quand il ne travail pas (pour protéger le bouton). Glisser vers le bas et le bouton apparaît.
Canal/bouton: 2
Symbole de bouton: A, B
Voltage de travail: 12V (1 x 23A -12V batterie)
Courant de travail: 6mA
Fréquence de travail: 433Mhz
Distance d’émission: 100 mètres / 300ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 58mm x 39mm x 16mm

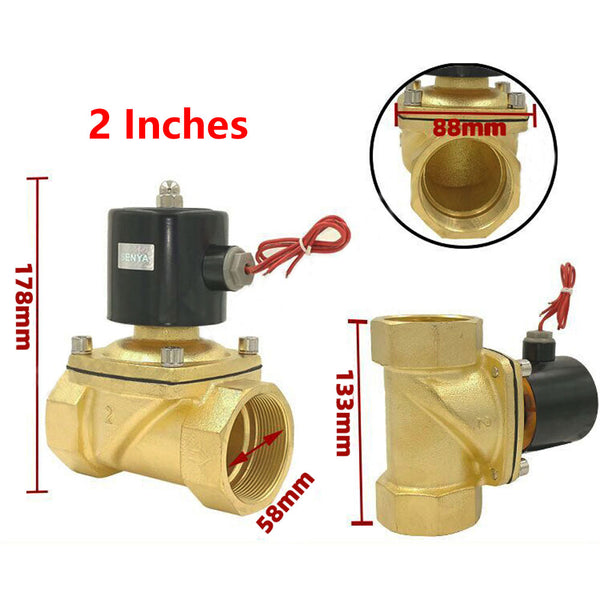

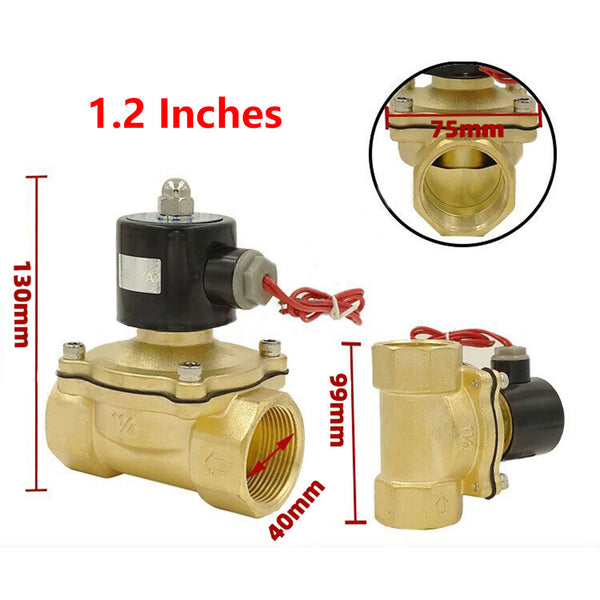

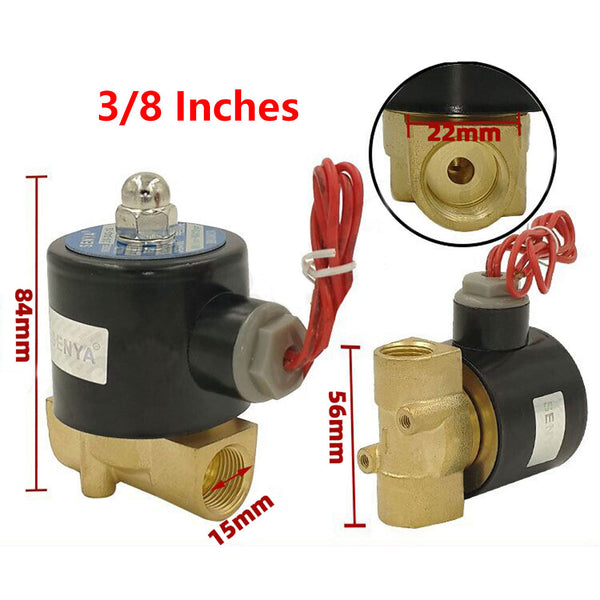

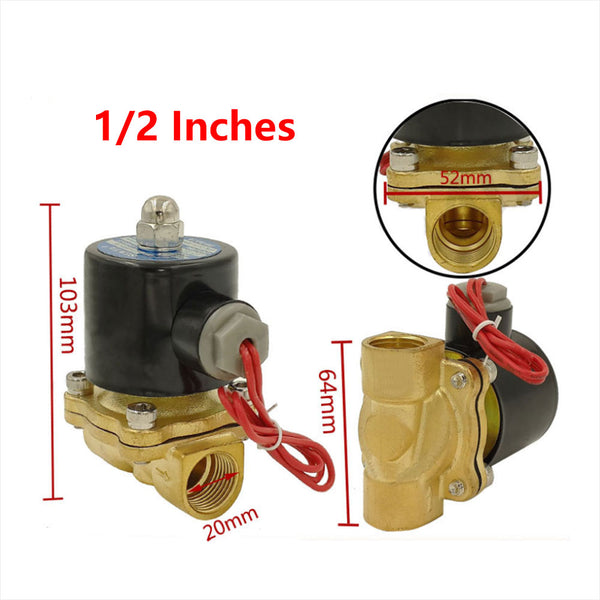

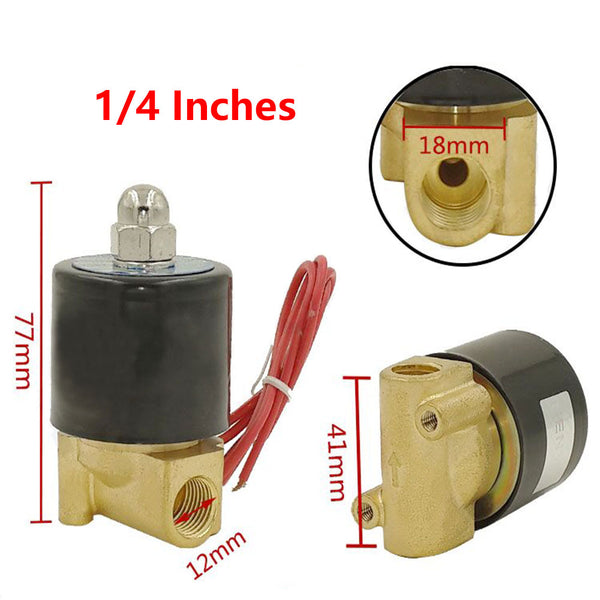

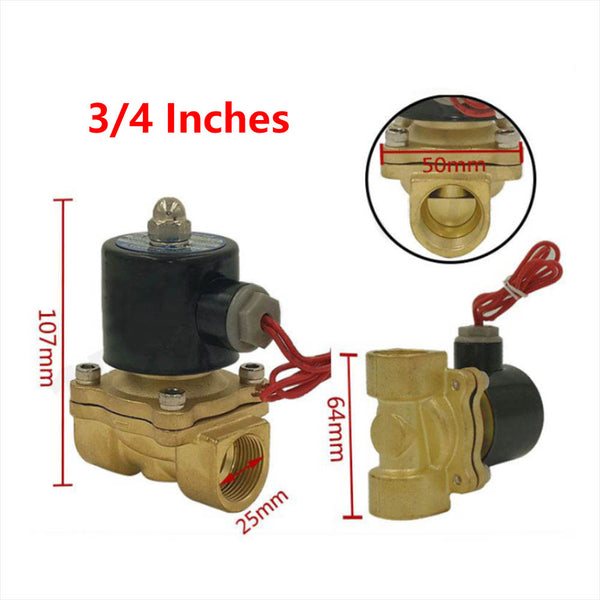

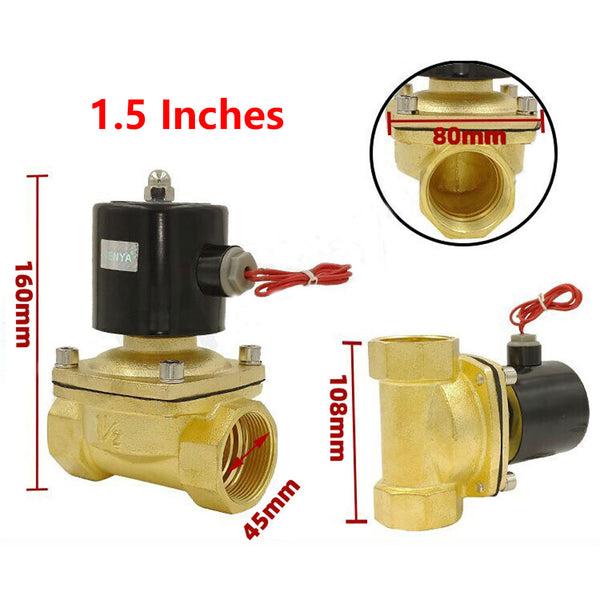

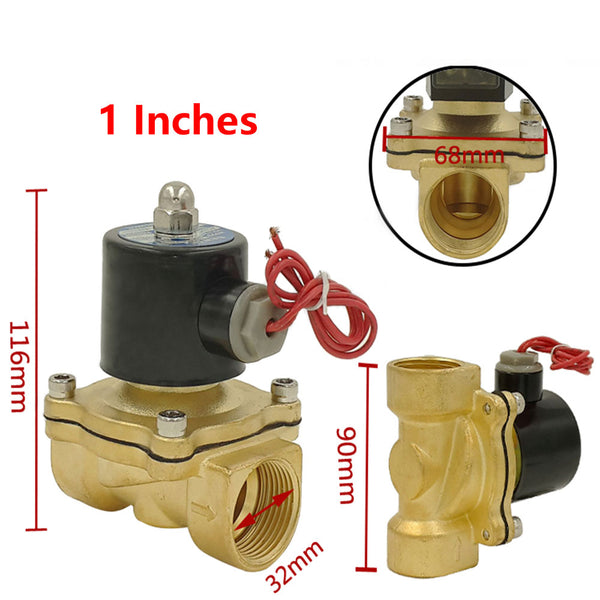

Paramètres de l'Électrovanne:
Puissance: 24W
Dimension de tuyau: 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1.2", 1.5", 2" en option
Type de filetage: G1/8", G1/4", G3/8", G1/2", G3/4", G1", G1.2", G1.5", G2" en option
Diamètre interne: 9MM, 12MM, 15MM, 20MM, 25MM, 32MM, 40MM, 45MM, 58MM en option
Tension de travail: CA220V
Type: normalement fermé (mise sous tension, l'électrovanne est ouvert, mise hors tension, l'électrovanne est fermé )
Température de travail: -10°C ~ +100°C
Pression de fonctionnement: 0~1.0Mpa (0~10kg/cm2)
Matériel de corps et bobine de l'électrovanne: 100% Laiton
Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs. par exemple modèle C-2 (100 mètres), CP-2 (500 mètres), CD-2(Industrielle, Étanche, 1000 Mètres), or CB-2 (1000 mètres).
Gamme de travail:
Avec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travailpeut arriver jusqu'à 100 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-2.

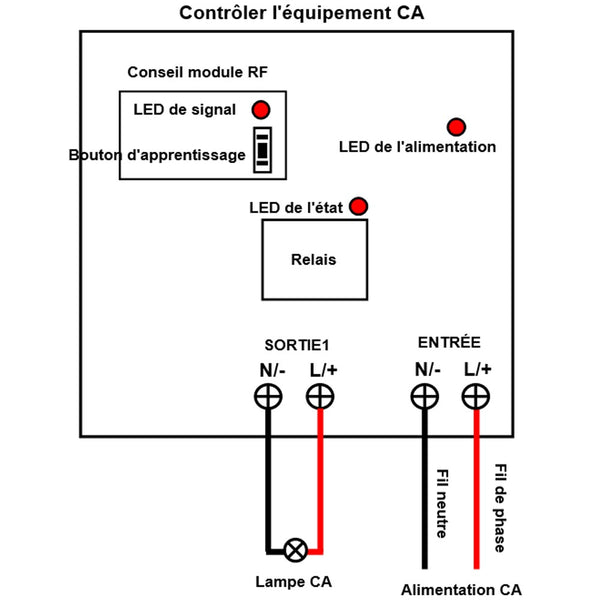

Réglage les modes différents de contrôle:
1) Réglage du mode d'interblocage : Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Presser le bouton A de l'émetteur: La bornes « OUT1 » du récepteur radio sorte l’alimentation CA, et l'électrovanne connectée travaille.
Presser le bouton B de l'émetteur: La bornes « OUT1 » du récepteur radio arrêter la sortie l’alimentation CA, et l'électrovanne connectée cesser le travail.
2) Réglage du mode autoblocage : Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Presser le bouton A de l'émetteur: La bornes « OUT1 » du récepteur radio sorte l’alimentation CA, et l'électrovanne connectée travaille.
Presser le bouton A de l'émetteur encore une fois: La bornes « OUT1 » du récepteur radio arrêter la sortie l’alimentation CA, et l'électrovanne connectée cesser le travail.
3) Réglage du mode momentané : Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Presser et maintenez le bouton A de l'émetteur: La bornes « OUT1 » du récepteur radio sorte l’alimentation CA, et l'électrovanne connectée travaille.
Relâcher le bouton A de l'émetteur: La bornes « OUT1 » du récepteur radio arrêter la sortie l’alimentation CA, et l'électrovanne connectée cesser le travail.
