Contenu:

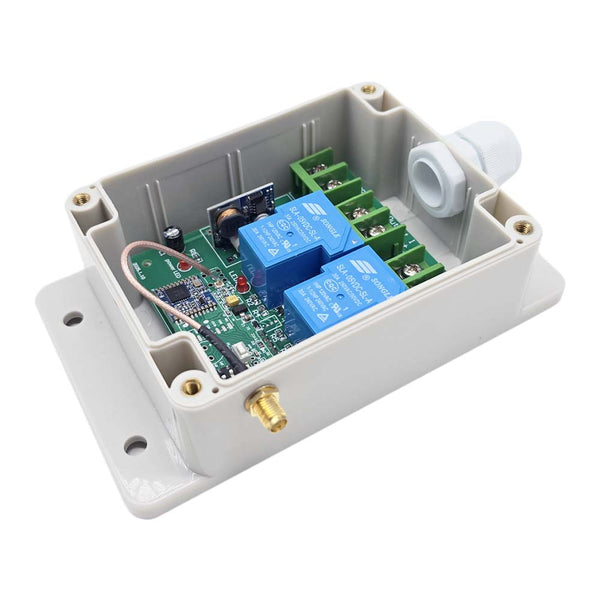

1 × Récepteur: S2PXW-DC-ANT3
1 × Manuel d'utilisateur
Introduction:
Ce récepteur est un interrupteur de télécommande super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il utilise une puce émetteur-récepteur pour mettre en œuvre une communication bidirectionnelle. Sa distance de travail idéale est jusqu'à 5 kilomètres, ce qui est un excellent appareil pour le contrôle à distance et la communication longue distance.
Application:
Cet longue distance 5 km 10~80V interrupteur télécommande sans fil étanche récepteur radio, avec 2 canaux CC 30A sortie.
Il peut longue portée commande des équipements CC, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Super longue distance de travail.

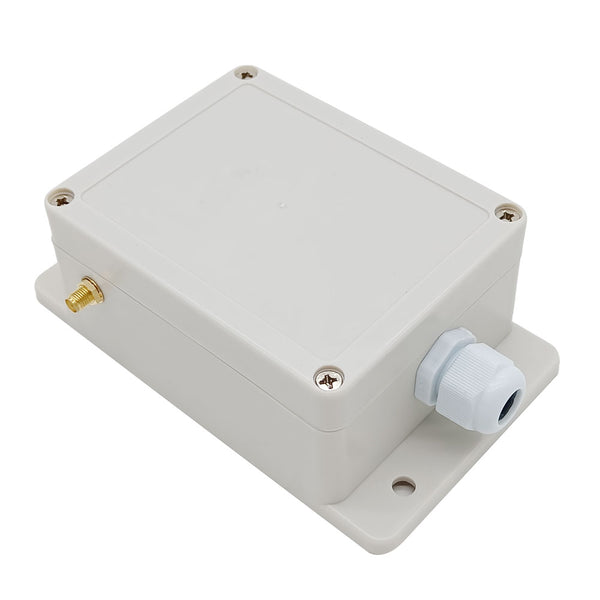

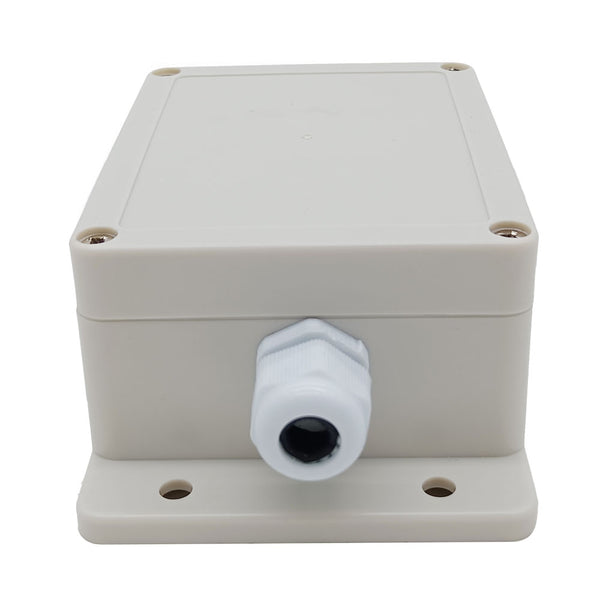

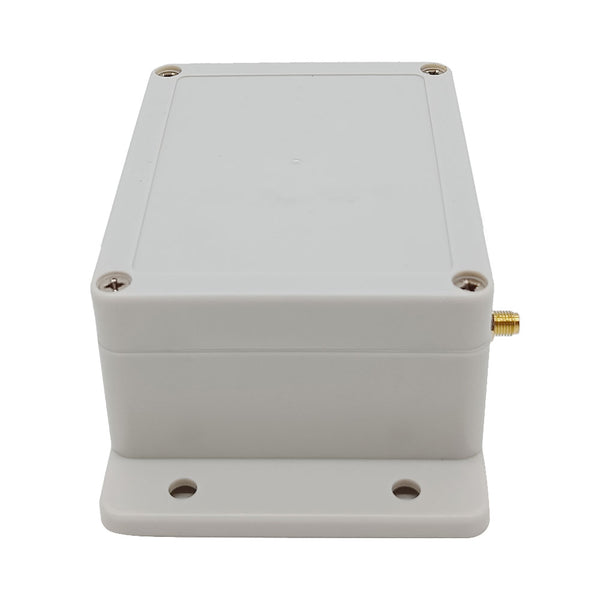

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Plage de tension de fonctionnement CC 10 ~ 80V.
Sortie de l'alimentation en CC: Il peut contrôler les équipements CC avec une tension dans la plage de 10~80 VCC
Haute Puissance: La charge maximale de chaque canal est 30A.

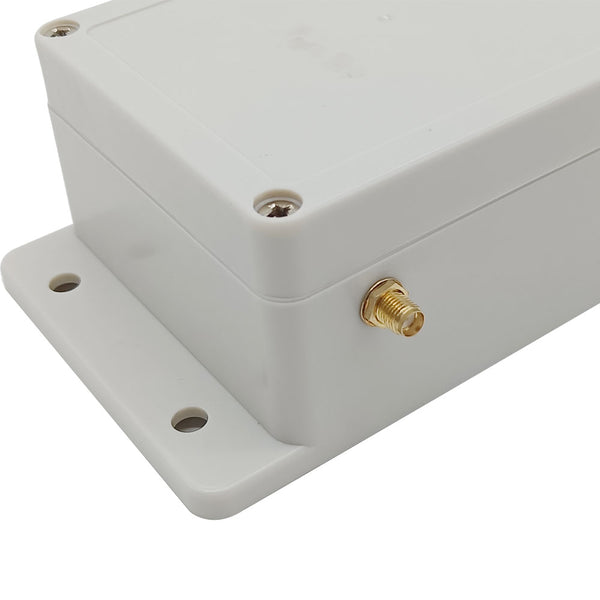

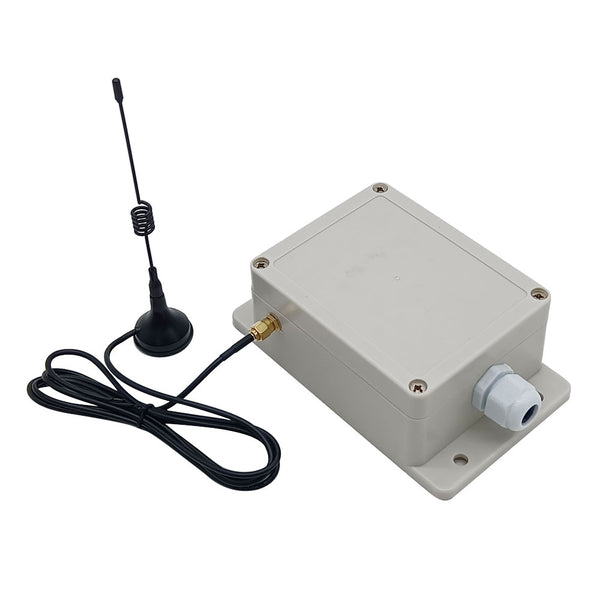

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Fonction de Rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel afin que l'utilisateur puisse connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel: Lorsque le récepteur est correctement déclenché par le signal de l'émetteur, il transmettra immédiatement un signal de retour à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.
Paramètres de Récepteur:
Modèle : S2PXW-DC-ANT3
Tension de fonctionnement : 10~80 VCC
Type de sortie : 10~80 VCC identique à la tension d'entrée
Canal : 2 Canaux
Courant Statique : ≤ 6mA
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Courant de charge maximum du relais : 30A / chaque canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
Fréquence de travail : 433.92MHz
Température de fonctionnement : -20°C ~ +70°C

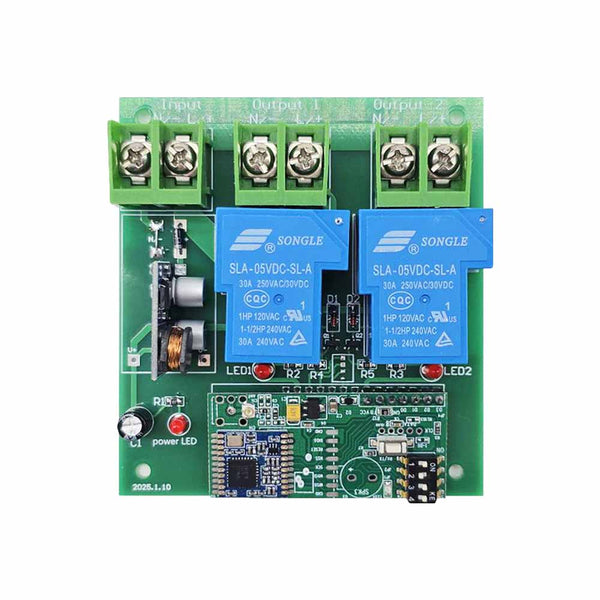

Dimension de PCB : 88 x 80 x 18 mm

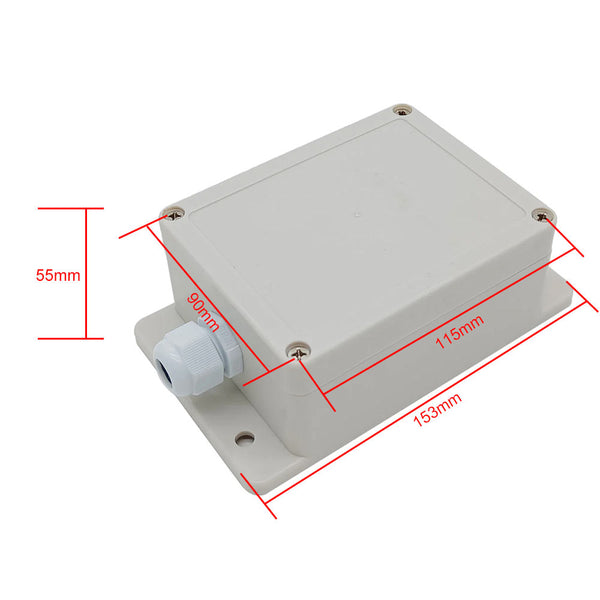

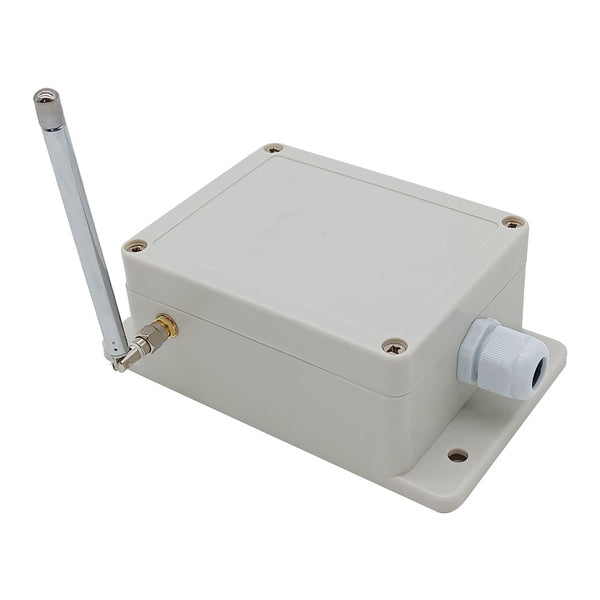

Dimension de Case : 153 x 90 x 55 mm
Émetteurs adaptés:
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres. tel que le modèle CC-2 (distance de 5000 mètres / 15000ft) et CCW-2 (étanche, distance de 5000 mètres / 15000ft).
Super longue distance de travail:
Le récepteur et l'émetteur forment un interrupteur de télécommande sans fil, la distance de travail maximale peut atteindre 5000 mètres dans une zone dégagée.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation:
Le récepteur peut être utilisé pour contrôler les équipements CC avec une tension dans la plage de 10~80 V CC.

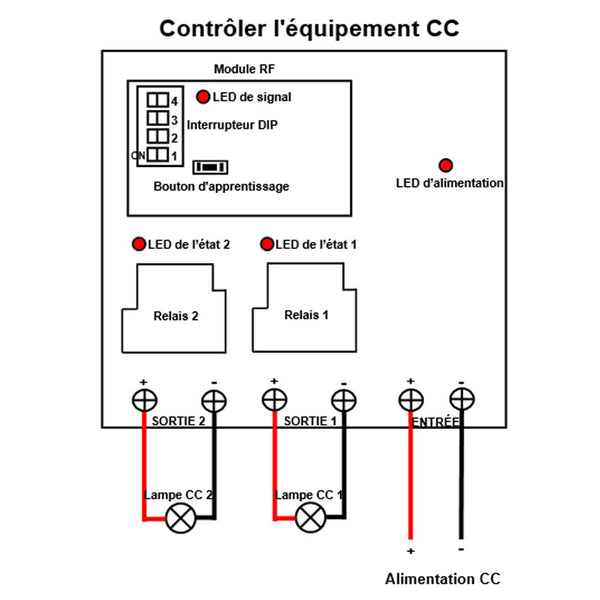

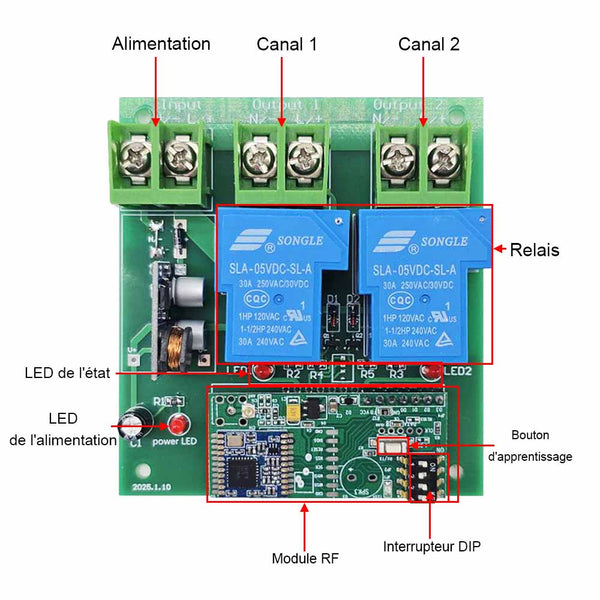

Câblage:
1) Connecter le pôle positif de l'alimentation en CC à la borne d'entrée «L/+» du interrupteur sans fil;
2) Connecter le pôle négatif de l'alimentation en CC à la borne d'entrée «N/-» du interrupteur sans fil;
3) Connecter le pôle positif de la équipement CC à la borne de sortie «L/+» du interrupteur sans fil;
4) Connecter le pôle négatif de la équipement CC à la borne de sortie «N/-» du interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage: Ouvrez le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode autobloquant avec l'émetteur CC-2:
Presser le bouton A de l'émetteur: Les borne « Output 1 » du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Presser le bouton A encore une fois : Les borne « Output 1 » du récepteur arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser le bouton B de l'émetteur : Les borne « Output 2 » du récepteur sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
Presser le bouton B encore une fois : Les borne « Output 2 » du récepteur arrêtent de sortir, et la lampe 2 connectée est éteint.
2) Réglage du mode momentané: Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-2:
Presser et maintenez le bouton A sur l’émetteur : Les borne « Output 1 » du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Relâchez le bouton A : Les borne « Output 1 » du récepteur arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser et maintenez le bouton B sur l’émetteur : Les borne « Output 2 » du récepteur sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
Relâchez le bouton B : Les borne « Output 2 » du récepteur arrêtent de sortir, et la lampe 2 connectée est éteint.
3) Réglage du mode d'interblocage: Ouvrez le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-2:
Presser le bouton A sur l’émetteur : Les borne « Output 1 » du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée. Les borne « Output 2 » du récepteur arrêtent de sortir, et la lampe 2 connectée est éteint.
Presser le bouton B sur l’émetteur : Les borne « Output 2 » du récepteur sortent l'alimentation en CC, et la lampe 2 connectée est allumée. Les borne « Output 1 » du récepteur arrêtent de sortir, et la lampe 1 connectée est éteint.
Comment régler la fonction de rétroaction:
Vous pouvez ouvrir le quatrième bit de l'Interrupteur DIP pour activer la fonction de rétroaction; ou fermez le quatrième bit pour désactiver la fonction de rétroaction.
Attention: Le premier bit de l'Interrupteur DIP sur le récepteur doit être réglé sur la position ON.
Comment correspondre l'émetteur au récepteur:
1) Presser le bouton d'apprentissage dans le récepteur pour 1~2 secondes, jusqu'à ce que le LED de signal sur le récepteur est allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur dans les 5 secondes, si le LED de signal clignote 3 fois rapidement, puis s'éteint, cela signifie que le couplage est réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Appuyez et maintenez enfoncé le bouton d'apprentissage dans le récepteur pendant 3 à 4 secondes, le LED de signal s'allume d'abord, puis clignote 3 fois rapidement, puis s'éteint, à ce moment relâchez le bouton d'apprentissage, cela indique que tous les codes stockés ont été supprimés avec succès.
