Remarque: Ce produit n'inclut pas de télécommande sans fil, Si vous avez besoin, veuillez acheter un supplément, cliquer sur le lien de télécommande correspondant dans les détails ci-dessous, faire des sélections et des achats.
Contenu:
1 × Récepteur(Interrupteur): S2PUW-AC-ANT3
1 × Manuel d'utilisateur
Introduction:
Ce récepteur est un interrupteur de télécommande super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il utilise une puce émetteur-récepteur pour mettre en œuvre une communication bidirectionnelle. Sa distance de travail idéale est jusqu'à 5 kilomètres, ce qui est un excellent appareil pour le contrôle à distance et la communication longue distance.
Application:
Il s'agit d'un interrupteur sans fil longue distance 5000 mètres CA 230V haute puissance 30 ampères ou Récepteur radio, avec 2 canaux sorties relais.
Il peut longue portée commande équipements CC ou CA, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, vérin électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Super longue distance de travail.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Plage de tension de fonctionnement CA 100 ~ 240V.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Fonction de Rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel afin que l'utilisateur puisse connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel: Lorsque le récepteur est correctement déclenché par le signal de l'émetteur, il transmettra immédiatement un signal de retour à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.

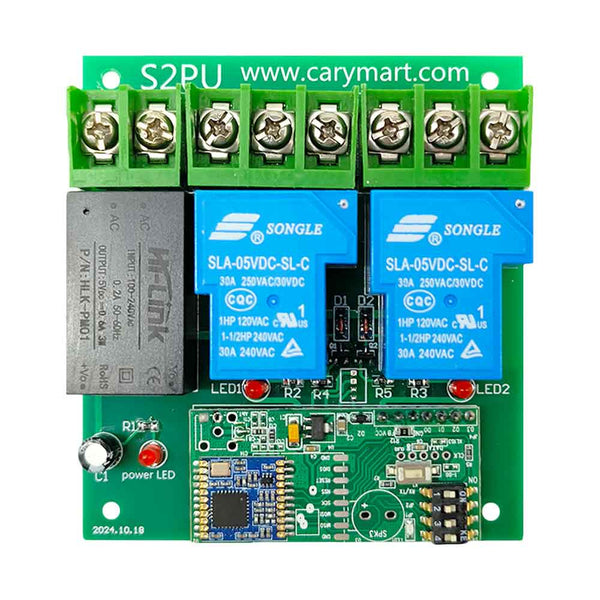

Paramètres de Récepteur:
Modèle: S2PUW-AC
Tension de fonctionnement: CA100~240V (110V/120V/220V/240V)
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 6mA
Canal: 2 Voies
Type de sortie: Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées)
Tension de charge maximale du relais: 240VCA ou 28VCC
Courant de charge maximum du relais: 30A / chaque canal
Fils appropriés pour les bornes de connexion: 22-12 AWG
3 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 88 x 80 x 18 mm
Dimension de Case: 153 x 90 x 55 mm
Correspondant à l'émetteur:
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres. Modèle CC-2 (distance de 5000 mètres / 15000ft) ou CCW-2 (étanche, distance de 5000 mètres / 15000ft).
Gamme de Travail:
Avec l'émetteur (par exemple CC-2) formant un système complet, le maximum distance de travail peut atteindre 5000 mètres dans une zone libre.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières ni interférences RF. En pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation:
Le récepteur peut être utilisé pour contrôler à la fois les équipements CC 0~28V et CA 110~240V.
Remarque: Le récepteur est la sortie à relais sec, pas la sortie de alimentation CC / CA. Etat initial des bornes de sortie de relais: Les bornes « NO » et « COM » sont Normalement Ouvert; Les bornes « NC » et « COM » sont Normalment Fermé.

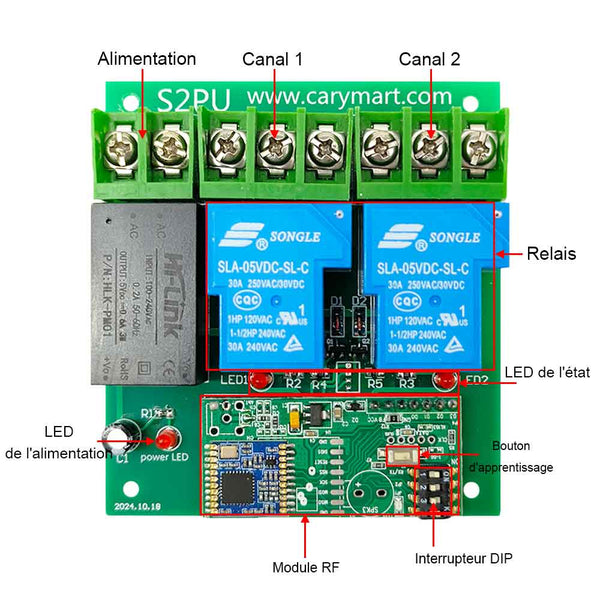

Câblage:

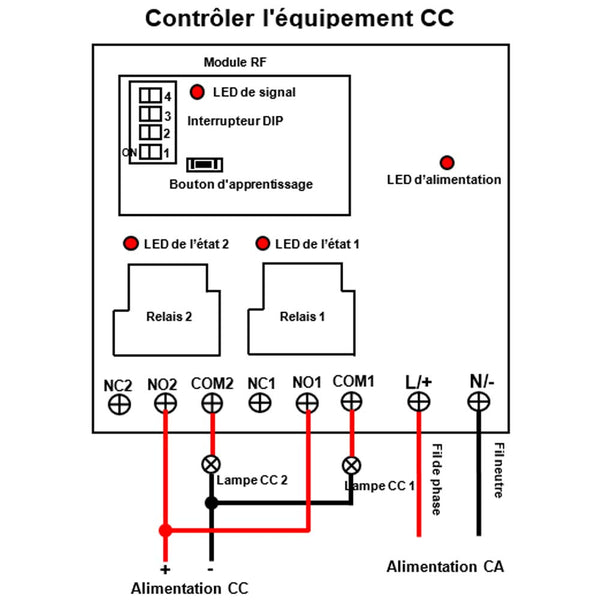

I) Si vous voulez contrôler un lampe CC, faire comme suivant:
1) Connecter le fil de phase de l'alimentation CA à la borne «L/+» du interrupteur sans fil;
2) Connecter le fil neutre de l'alimentation CA à la borne «N/-» du interrupteur sans fil;
3) Connecter le pôle positif de l'alimentation en CC à la borne « NO » de l'interrupteur sans fil;
4) Connecter le pôle négatif de l'alimentation en CC à le pôle négatif de la lampe CC;
5) Connecter le pôle positif de la lampe CC à la borne « COM » de l'interrupteur sans fil.

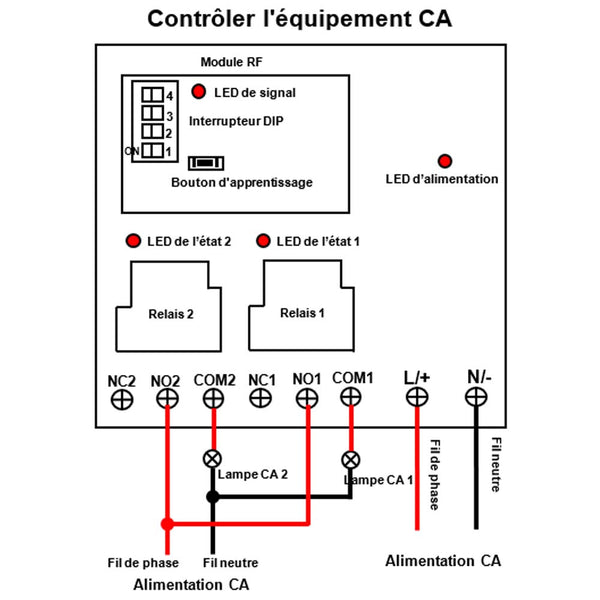

II) Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le fil de phase de l'alimentation CA à la borne «L/+» du interrupteur sans fil;
2) Connecter le fil neutre de l'alimentation CA à la borne «N/-» du interrupteur sans fil;
3) Connecter le fil de phase de l'alimentation CA à la borne «NO» du interrupteur sans fil;
4) Connecter le fil neutre de l'alimentation CA à un câble de la lampe CA;
5) Connecter un autre câble pour la lampe CA à la borne « COM » de l'interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage: Ouvrez le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode autobloquant avec l'émetteur CC-2:
Presser le bouton A sur l'émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée.
Presser le bouton A encore une fois: le relais 1 est désactivé, et la lampe 1 connecté est éteint.
Presser le bouton B sur l'émetteur: le relais 2 dans le récepteur est activé, et la lampe 2 connectée est allumée.
Presser le bouton B encore une fois: le relais 2 est désactivé, et la lampe 2 connecté est éteint.
2) Réglage du mode momentané: Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-2:
Presser et maintenez le bouton A sur l'émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée.
Relâchez le bouton A: le relais 1 est désactivé, et la lampe 1 connecté est éteint.
Presser et maintenez le bouton B sur l'émetteur: le relais 2 dans le récepteur est activé, et la lampe 2 connectée est allumée.
Relâchez le bouton B: le relais 2 est désactivé, et la lampe 2 connecté est éteint.
3) Réglage du mode d'interblocage: Ouvrez le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-2:
Presser le bouton A sur l'émetteur: le relais 1 dans le récepteur est activé, et la lampe 1 connectée est allumée.
le relais 2 est désactivé, et la lampe 2 connecté est éteint.
Presser le bouton B sur l'émetteur: le relais 2 dans le récepteur est activé, et la lampe 2 connectée est allumée.
le relais 1 est désactivé, et la lampe 1 connecté est éteint.
Comment régler la fonction de rétroaction:
Vous pouvez ouvrir le quatrième bit de l'Interrupteur DIP pour activer la fonction de rétroaction; ou fermez le quatrième bit pour désactiver la fonction de rétroaction.
Attention: Le premier bit de l'Interrupteur DIP sur le récepteur doit être réglé sur la position ON.
Comment correspondre l'émetteur au récepteur:
1) Presser le bouton d'apprentissage dans le récepteur pour 1~2 secondes, le LED de signal sur le récepteur est allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur, si le LED de signal clignote 3 fois rapidement, puis s'éteint, cela signifie que le couplage est réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Appuyez et maintenez enfoncé le bouton d'apprentissage dans le récepteur pendant 3 à 4 secondes, le LED de signal s'allume d'abord, puis clignote 3 fois rapidement, puis s'éteint, à ce moment relâchez le bouton d'apprentissage, cela indique que tous les codes stockés ont été supprimés avec succès.
