Remarque: Ce produit n'inclut pas de télécommande sans fil, Si vous avez besoin, veuillez acheter un supplément, cliquer sur le lien de télécommande correspondant dans les détails ci-dessous, faire des sélections et des achats.
Contenu:
1 × Récepteur: S1PUW-AC-ANT3
1 × Manuel d'utilisateur
Introduction:
Ce récepteur est un interrupteur de télécommande super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il utilise une puce émetteur-récepteur pour mettre en œuvre une communication bidirectionnelle. Sa distance de travail idéale est jusqu'à 5 kilomètres, ce qui est un excellent appareil pour le contrôle à distance et la communication longue distance.
Application:
Cet longue distance 5 Km CA 230V étanche interrupteur sans fil ou récepteur radio, avec sortie relais 1 canal 30A.
Il peut longue portée commande des équipements CC et CA, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Super longue distance de travail.

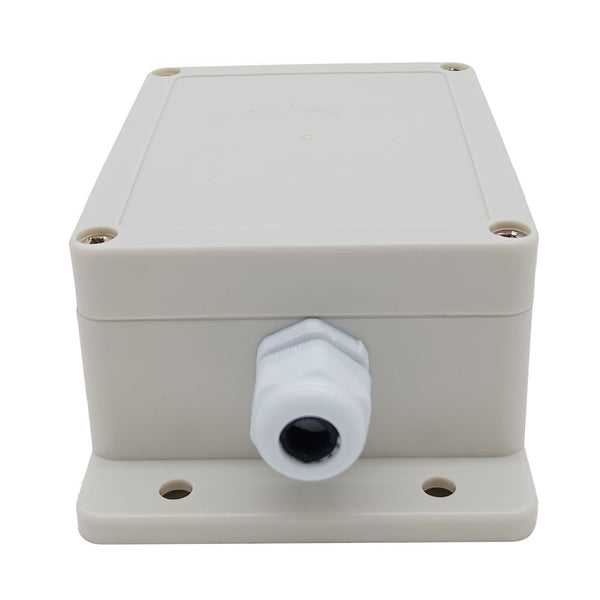

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Entrée universelle: Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.
Haute Puissance: La charge maximale de chaque canal est 30A.

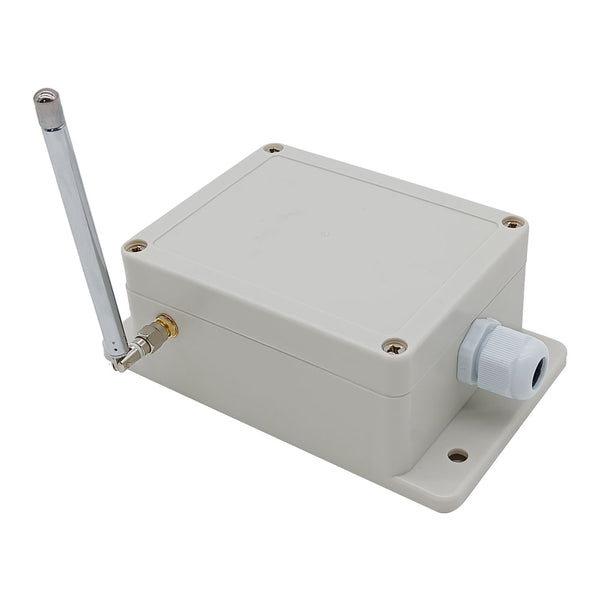

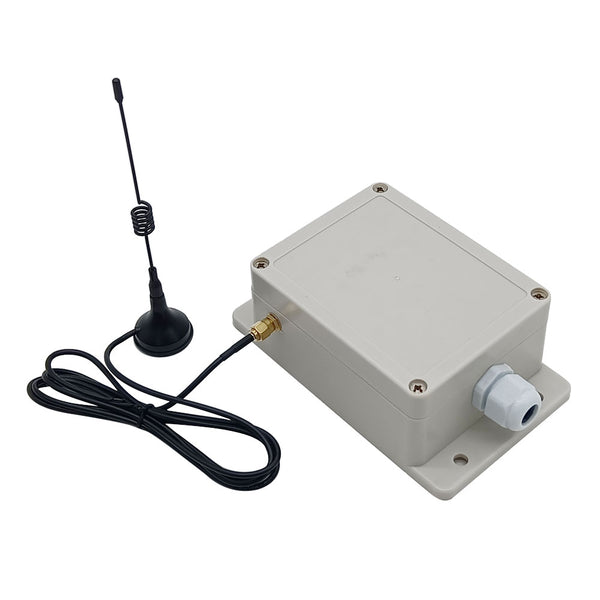

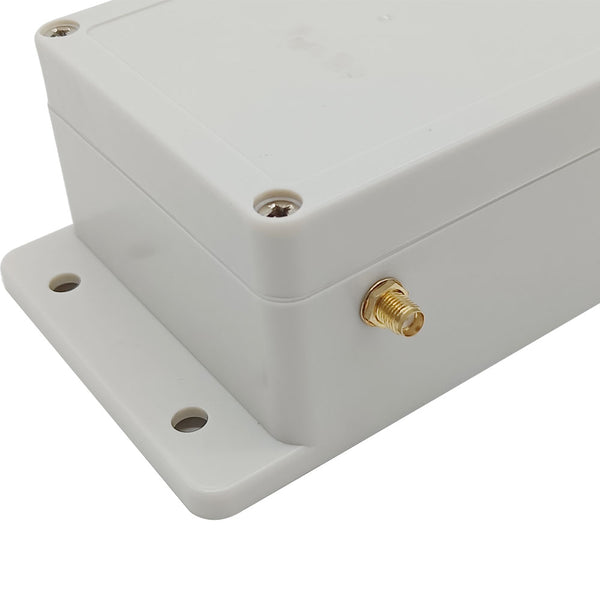

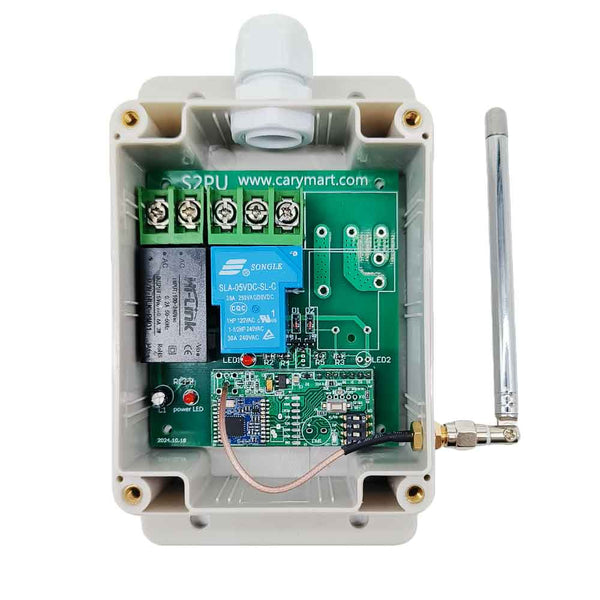

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Fonction de Rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel afin que l'utilisateur puisse connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel: Lorsque le récepteur est correctement déclenché par le signal de l'émetteur, il transmettra immédiatement un signal de retour à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.
Paramètres de Récepteur:
Modèle: S1PUW-AC-ANT3
Tension de fonctionnement: CA100~240V (110V/120V/220V/240V)
Canal: 1 canal
3 Modes Sélectionnables: Autoblocage, Momentané, Interblocage
Type de sortie: Sortie relais sec (Normalement Ouvert et Normalement Fermé)
Tension de charge maximale du relais: 240VCA ou 28VCC
Courant de charge maximum du relais: 30A
Courant Statique: ≤ 6mA
Gamme de fils pour les bornes: 22-12 AWG
Fréquence de travail: 433.92MHz

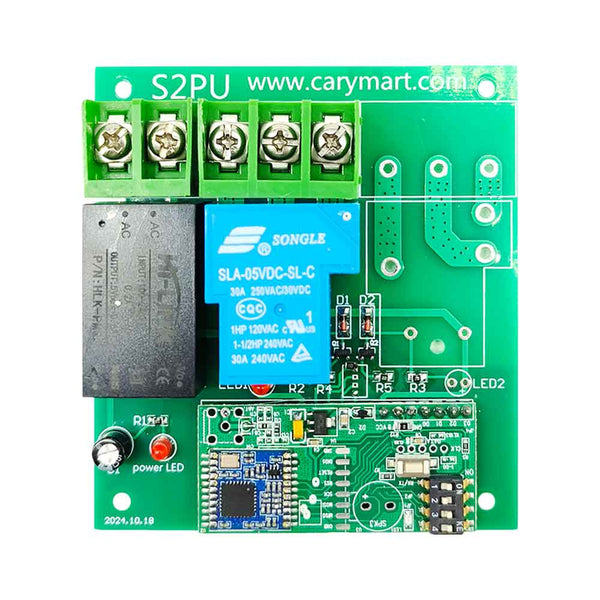

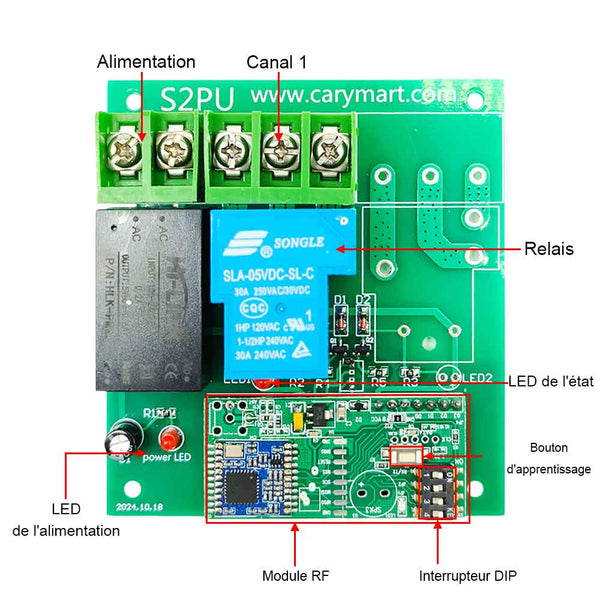

Dimension de PCB: 88 x 80 x 18 mm

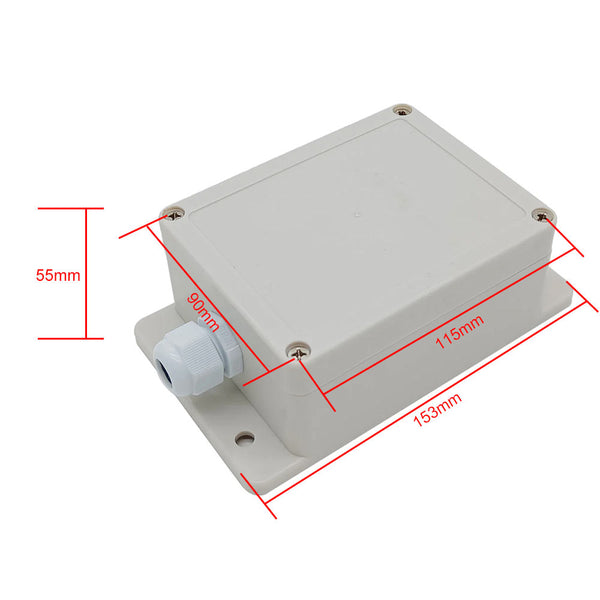

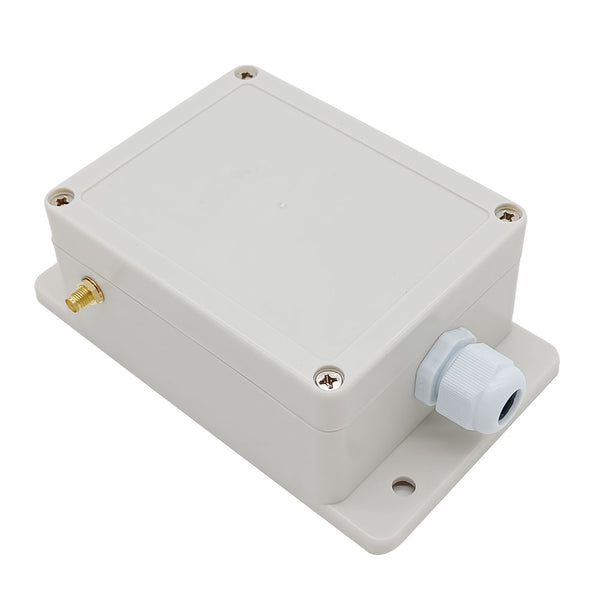

Dimension de Case: 153 x 90 x 55 mm
Correspondant à l'émetteur:
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres.
Quand vous réglez le récepteur en mode autoblocage ou en mode momentané, il devrait fonctionner avec un émetteur avec bouton unique, tels que le modèle CC-1 (distance de 5000 mètres / 15000ft) et CCW-1(étanche, distance de 5000 mètres / 15000ft).
Quand vous réglez le récepteur en mode d'interblocage, il devrait fonctionner avec un émetteur avec deux boutons, tel que le modèle CC-2 (distance de 5000 mètres / 15000ft) et CCW-2 (étanche, distance de 5000 mètres / 15000ft).
Super longue distance de travail:
Le récepteur et l'émetteur forment un interrupteur de télécommande sans fil, la distance de travail maximale peut atteindre 5000 mètres dans une zone dégagée.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements DC 0 ~ 28V et AC 110 ~ 240V.
Remarque: Le récepteur est la sortie à relais sec, pas la sortie d’alimentation CC/CA. Etat initial des bornes de sortie de relais : Les bornes « COM » et « NO » sont Normalement Ouverts ; Les bornes « COM » et « NC » sont Normalement Fermés.
Câblage:

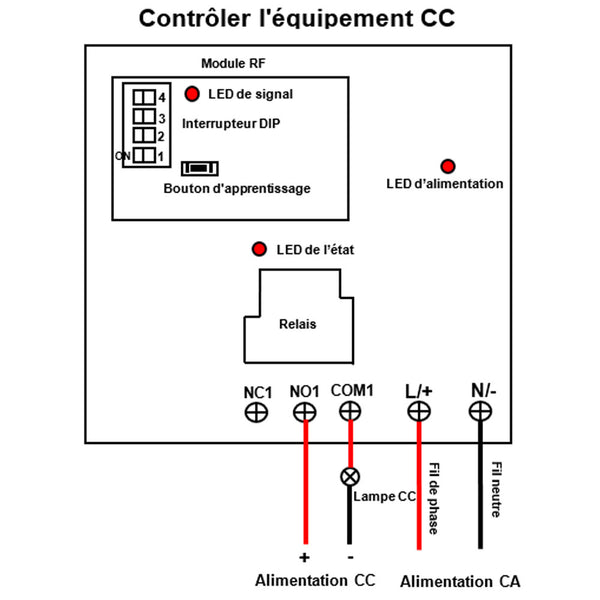

1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant:
1.1 Connecter le fil de phase de l'alimentation en CA à la borne « L/+ » du récepteur;
1.2 Connecter le fil neutre de l'alimentation en CA à la borne « N/- » du récepteur;
1.3 Connecter le pôle positif de l'alimentation CC à la borne « NO » du récepteur;
1.4 Connecter le pôle négatif de l'alimentation CC au pôle négatif de la lampe CC;
1.5 Connecter le pôle positive de la lampe CC à la borne « COM » du récepteur.

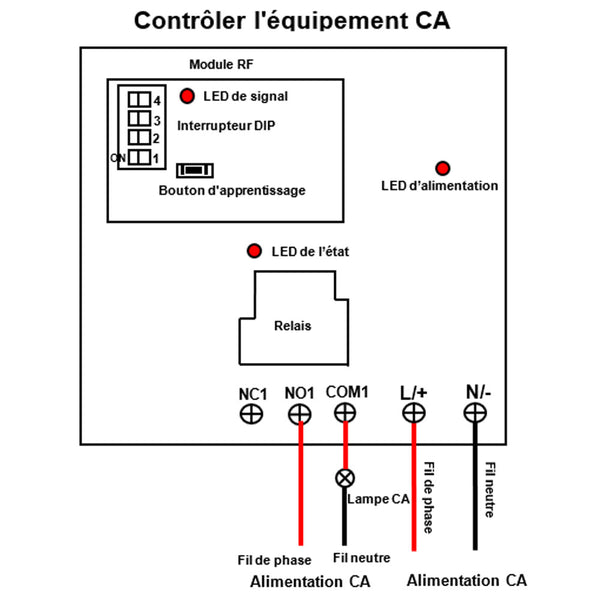

2) Si vous voulez contrôler un lampe CA 230V, faire comme suivant:
2.1 Connecter le fil de phase de l'alimentation en CA à la borne « L/+ » du récepteur;
2.2 Connecter le fil neutre de l'alimentation en CA à la borne « N/- » du récepteur;
2.3 Connecter le fil de phase de l'alimentation en CA à la borne « NO » du récepteur;
2.4 Connecter le fil neutre de l'alimentation en CA à un fil de la lampe CA;
2.5 Connecter l'autre fil de la lampe CA à la borne « COM » du récepteur.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage: Ouvrez le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode autobloquant avec l'émetteur CC-1:
Presser le bouton sur l'émetteur: le relais dans le récepteur est activé, et la lampe connectée est allumée.
Presser le bouton encore une fois: le relais est désactivé, et la lampe connecté est éteint.
2) Réglage du mode momentané: Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-1:
Presser et maintenez le bouton sur l'émetteur: le relais dans le récepteur est activé, et la lampe connectée est allumée.
Relâchez le bouton: le relais est désactivé, et la lampe connecté est éteint.
3) Réglage du mode d'interblocage: Ouvrez le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-2:
Presser le bouton A sur l'émetteur: le relais dans le récepteur est activé, et la lampe connectée est allumée.
Presser le bouton B sur l'émetteur: le relais est désactivé, et la lampe connecté est éteint.
Comment régler la fonction de rétroaction:
Vous pouvez ouvrir le quatrième bit de l'Interrupteur DIP pour activer la fonction de rétroaction; ou fermez le quatrième bit pour désactiver la fonction de rétroaction.
Attention: Le premier bit de l'Interrupteur DIP sur le récepteur doit être réglé sur la position ON.
Comment correspondre l'émetteur au récepteur:
1) Presser le bouton d'apprentissage dans le récepteur pour 1~2 secondes, jusqu'à ce que le LED de signal sur le récepteur est allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur dans les 5 secondes, si le LED de signal clignote 3 fois rapidement, puis s'éteint, cela signifie que le couplage est réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Appuyez et maintenez enfoncé le bouton d'apprentissage dans le récepteur pendant 3 à 4 secondes, le LED de signal s'allume d'abord, puis clignote 3 fois rapidement, puis s'éteint, à ce moment relâchez le bouton d'apprentissage, cela indique que tous les codes stockés ont été supprimés avec succès.
