Ce étanche kit interrupteur télécommande sans fil longue distance utilise un émetteur avec 6 boutons pour contrôle 6 récepteurs avec sortie CC 6V 9V 12V 24V.
Application:
C'est un courant continu haute puissance kit interrupteur télécommande sans fil, avec six 1 canal 6V 9V 12V 24V entrée sortie 30A récepteurs radio et un émetteur à six boutons.
Ce kit peut être longue distance commande sans fil CC équipements électrique, tel que lumière, éclairage LED, lampe solaire extérieur, pompe, moteur, ventilateur, électrovanne, valve électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Quatre versions de tension de fonctionnement: CC 6V, 9V, 12V, 24V en option.
Sortie de l'alimentation en CC: Il peut contrôler l'équipement CC avec un voltage de CC 6V / 9V / 12V / 24V.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec bornes de commande filaire: Vous pouvez connecter des capteurs, des interrupteurs de fin de course, les interrupteurs manuels ou des dispositif externes pour contrôler le récepteur.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S1PXB-DC06 / S1PXB-DC09 / S1PXB-DC12 / S1PXB-DC24
Alimentation (tension de fonctionnement): CC6V (S1PXB-DC06), CC12V±1V (S1PXB-DC12), CC9V±1V (S1PXB-DC09), CC24V±1V (S1PXB-DC24)
Type de sortie: CC6V (S1PXB-DC06), CC12V±1V (S1PXB-DC12), CC9V±1V (S1PXB-DC09), CC24V±1V (S1PXB-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 6mA
Canal: 1 canal
Courant de charge maximum du relais: 30A / chaque canal
Gamme de fils pour les bornes: 22-12 AWG
3 Modes Sélectionnables: Autoblocage, Momentané, Interblocage
Température de fonctionnement: -20°C ~ 70°C
Dimension de PCB: 90mm x 59mm x 18mm
Dimension de Boîtier: 100mm x 68mm x 50mm
Paramètres de l'émetteur:

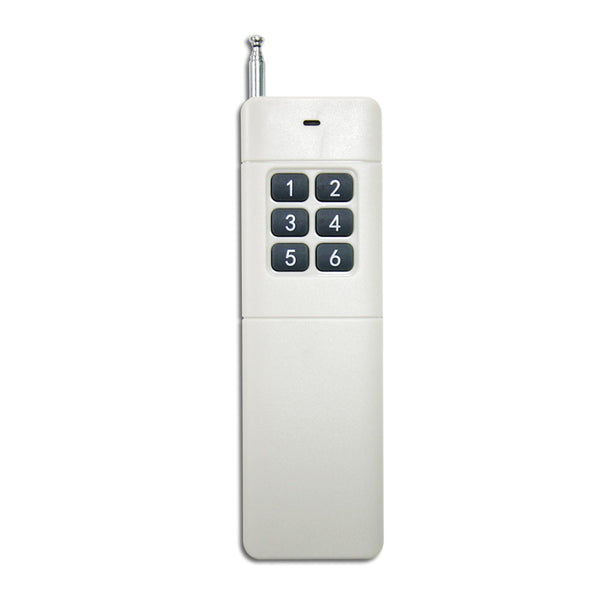

Modèle: 0021019 (CV-6)
Canal/bouton: 6
Symbole de bouton: 1, 2, 3, 4, 5, 6
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500 mètres / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ 70 ° C
Dimension: 110mm x 50mm x18mm
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-6 (500 mètres), ou CB-6 (1000 mètres) etc.
Gamme de Travail:
Avec un émetteur (par exemple CV-6) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

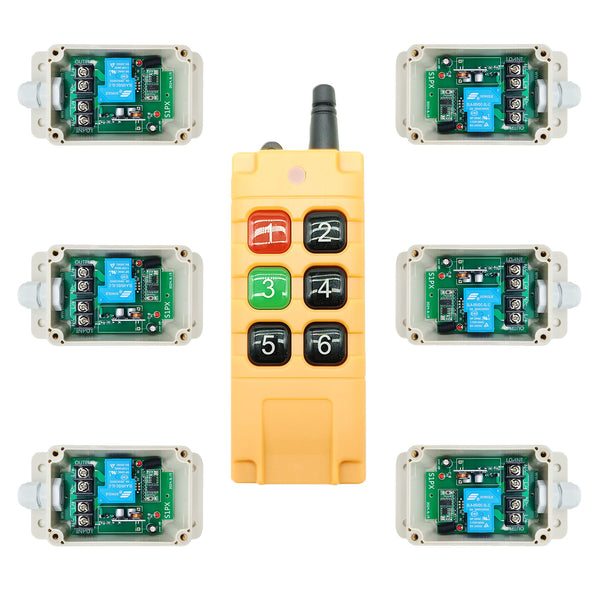

Si vous voulez avoir une meilleure gamme de travail, vous pouvez également utiliser un émetteur puissant, par exemple l'émetteur CB-6
Réglage les modes différents de contrôle:
1) Réglage du mode d'autoblocage (avec émetteur CV-6): Seulement connecter cavalier -2.
Presser le bouton 1 de l'émetteur: La lumière connectée au récepteur 1 est allumée.
Presser le bouton 1 encore une fois: La lampe connectée au récepteur 1 est éteinte.
Presser le bouton 2 de l'émetteur: La lumière connectée au récepteur 2 est allumée.
Presser le bouton 2 encore une fois: La lampe connectée au récepteur 2 est éteinte.
...
Presser le bouton 6 de l'émetteur: La lumière connectée au récepteur 6 est allumée.
Presser le bouton 6 encore une fois: La lampe connectée au récepteur 6 est éteinte.
2) Réglage du mode de momentané (avec émetteur CV-6): Seulement connecter cavalier -1.
Presser et maintenez le bouton 1 sur l'émetteur: La lumière connectée au récepteur 1 est allumée.
Relâcher le bouton 1: La lumière connectée au récepteur 1 est éteinte.
Presser et maintenez le bouton 2 sur l'émetteur: La lumière connectée au récepteur 2 est allumée.
Relâcher le bouton 2: La lumière connectée au récepteur 2 est éteinte.
...
Presser et maintenez le bouton 6 sur l'émetteur: La lumière connectée au récepteur 6 est allumée.
Relâcher le bouton 6: La lumière connectée au récepteur 6 est éteinte.
3) Réglage du mode d'interblocage (avec émetteur CV-6): Ne pas connecter cavalier -1 et cavalier -2.
Presser le bouton 1 sur l'émetteur: La lumière connectée au récepteur 1 est allumée; Et les lumières connectées aux 5 autres récepteurs sont éteintes.
Presser le bouton 2 sur l'émetteur: La lumière connectée au récepteur 2 est allumée; Et les lumières connectées aux 5 autres récepteurs sont éteintes.
...
Presser le bouton 6 sur l'émetteur: La lumière connectée au récepteur 6 est allumée; Et les lumières connectées aux 5 autres récepteurs sont éteintes.
Bornes de commande filaire:
Le récepteur avec les bornesde commande manuel:vous pouvezconnecter leséquipements externes, les capteurs ou les interrupteurs manuelspour contrôler le récepteur.
1) Entrée de signal:
Vous pouvez connecter des équipements externes (avec le signal de sortie de niveau faible) à la borne 1 (Signal -), la borne 2 (Signal +), puis le signal de sortie del'équipement externe peut contrôler le récepteur.
Quand le équipement externe sort le signal de niveau faible aux borne 1 et 2, le récepteur ouvrir le relais, les bornes de la Sortie sortie l'alimentation CC, la lampeest allumée.
Quand le équipement externe arrête à sortir le signal,le récepteur fermer le relais, les bornes de la Sortie arrêtela sortie, la lampeest éteinte.
2) Les interrupteurs manuels:
Vous pouvez connecter le interrupteur manuel à la borne 1 et la borne 2, puis vous pouvez utiliser le interrupteur manuel pour contrôler le récepteur.
Quand connecterles bornes 1 et 2, le récepteur ouvrir le relais, les bornes de la Sortie sortie l'alimentation CC, la lampeest allumée.
Et quand déconnecter les bornes 1 et 2, le récepteur fermer le relais, les bornes de la Sortie arrêtela sortie, la lampeest éteinte.

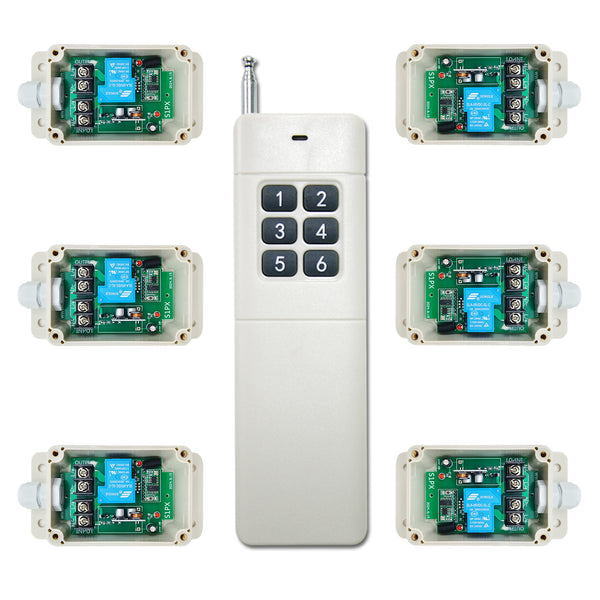

Contenu:
6 x Récepteur: S1PXB-DC
1 x Émetteur: CV-6
1 x manuel d'utilisation
