Contenu:
12 x Récepteur: S1PXB-AC220
1 x Émetteur: CV-12
1 x manuel d'utilisation
Application:
Ce haute puissance 30A kit interrupteur télécommande sans fil, avec 12 étanche récepteurs radio (entrée et sortie d'alimentation AC 220V 1 canal) et un émetteur à les douze boutons.
Ce kit peut longue distance commande équipements CA, tel que lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovannes électriques, etc.
Caractéristiques:
Commande sans fil, facile à installer.

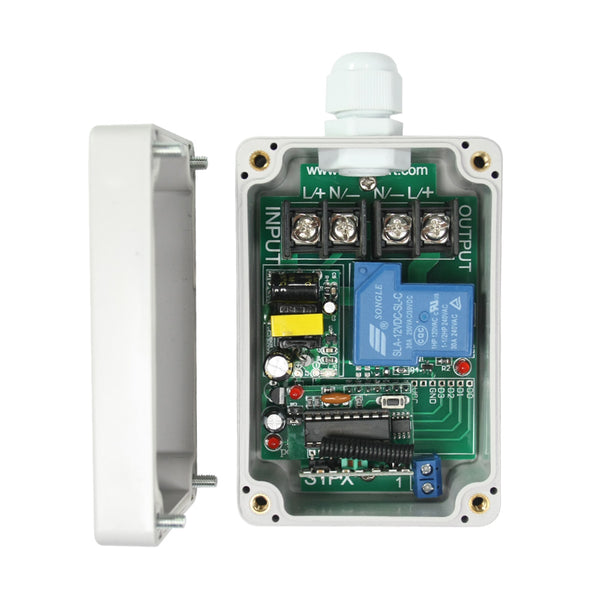

Etanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec la tension de CA110V~240V.
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 110V / 120V / 220V / 240V.
Haute Puissance: La charge maximale de chaque canal est 30A.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler plusieursou un récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

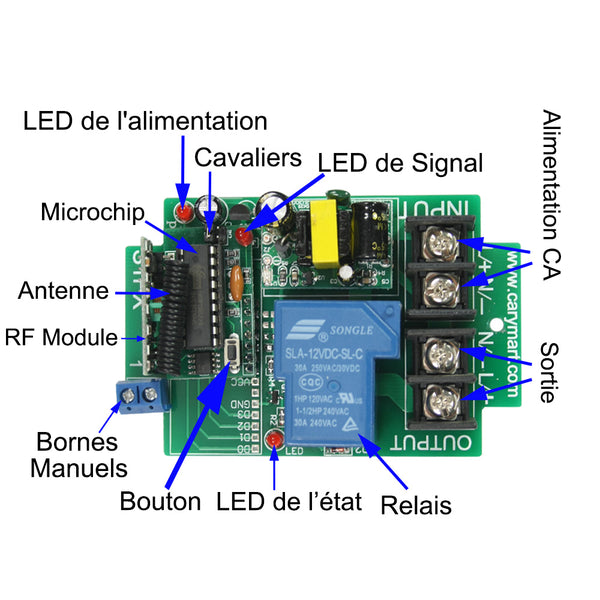

Paramètres de Récepteur:
Modèle: S1PXB-AC
Tension de fonctionnement: CA100~240V (110V/120V/220V/240V)
Type de sortie: CA100~240V (110V/120V/220V/240V)
Canal: 1 canal
Modes de Contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 90 x 59 x 18 mm (3.5 x 2.3 x 0.7 pouces)
Dimension de Case: 100 x 68 x 50 mm (4.0 x 2.7 x 2.0 pouces)

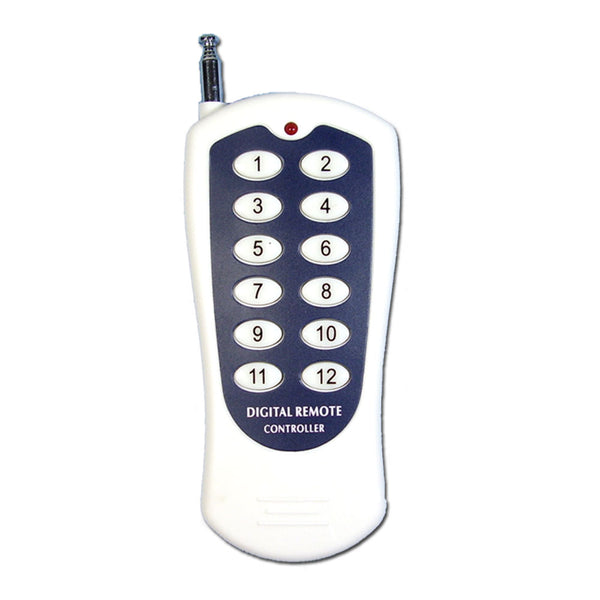

Paramètres de l'émetteur:
Modèle: 0021022 (CV-12)
Canal/bouton: 12
Symbole de bouton: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500 mètres / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 100mm x 50mm x 18mm
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-12 (500 mètres), ou CB-12 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CV-12) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-6.

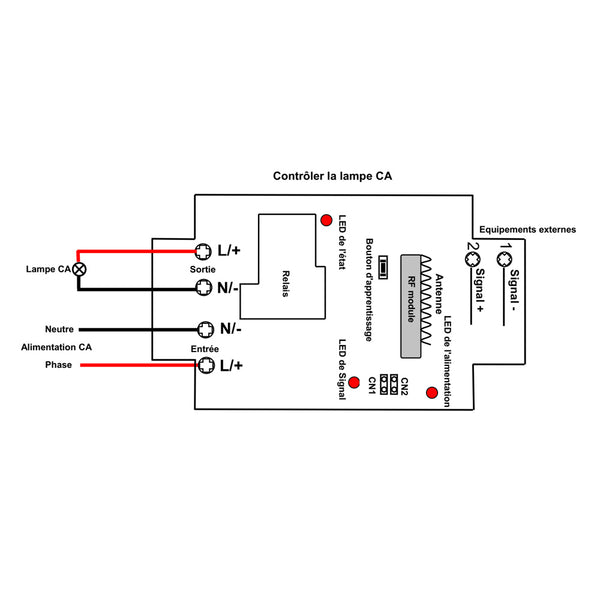

Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage (avec émetteur CV-12): Seulement connecter cavalier -2.
Presser le bouton 1 de l'émetteur: La lumière connectée au récepteur 1 est allumée.
presser le bouton 1 encore une fois: La lumière connectée au récepteur 1 est éteinte.
Presser le bouton 2 de l'émetteur: La lumière connectée au récepteur 2 est allumée.
presser le bouton 2 encore une fois: La lumière connectée au récepteur 2 est éteinte.
...
Presser le bouton 12 de l'émetteur: La lumière connectée au récepteur 12 est allumée.
presser le bouton 12 encore une fois: La lumière connectée au récepteur 12 est éteinte.
2) Réglage du mode momentané (avec émetteur CV-12): Seulement connecter cavalier -1.
Presser et maintenez le bouton 1 sur l'émetteur: La lumière connectée au récepteur 1 est allumée; Relâchez le bouton 1: La lumière connectée au récepteur 1 est éteinte.
Presser et maintenez le bouton 2 sur l'émetteur: La lumière connectée au récepteur 2 est allumée; Relâchez le bouton 2: La lumière connectée au récepteur 2 est éteinte.
...
Presser et maintenez le bouton 12 sur l'émetteur: La lumière connectée au récepteur 12 est allumée; Relâchez le bouton 12: La lumière connectée au récepteur 12 est éteinte.
3) Réglage du mode d'interblocage (avec émetteur CV-12): Ne pas connecter cavalier -1 et cavalier -2.
Presser le bouton 1 sur l'émetteur: La lumière connectée au récepteur 1 est allumée; Les lumières connectées aux 11 autres récepteurs s'éteignent.
Presser le bouton 2 sur l'émetteur: La lumière connectée au récepteur 2 est allumée; Les lumières connectées aux 11 autres récepteurs s'éteignent.
...
Presser le bouton 12 sur l'émetteur: La lumière connectée au récepteur 12 est allumée; Les lumières connectées aux 11 autres récepteurs s'éteignent.
