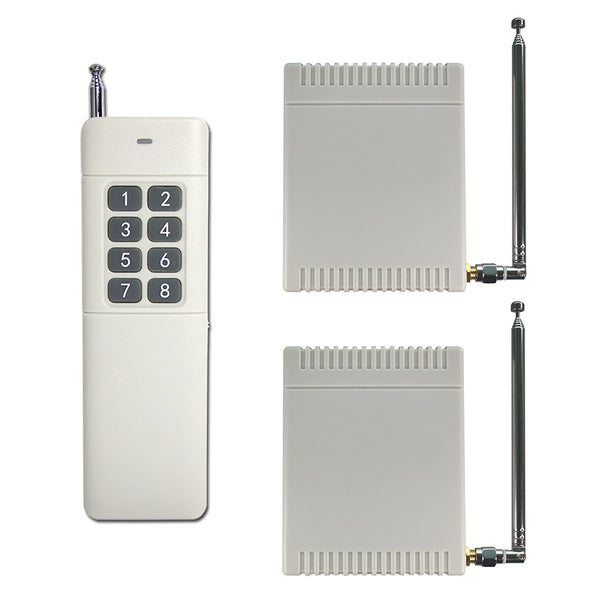

Deux 4 Canaux 9V 12V 24V Interrupteurs Radio et Une Télécommande Sans Fil (Modèle: 0020386)

Application:
Il s'agit d'un émetteur à 8 boutons commande sans fil deux récepteurs radio de sortie relais 4 canaux CC 9V 12V 24V 10A.
Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, etc. Il peut longue distance contrôler équipements CC ou CA, tel que longue portée commande lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, actionneur linéaire, vérin électrique, volet roulant, etc.

Caractéristiques:
Commande sans fil, facile à installer.
Alimentation: Trois versions de tension de travail, CC 9V, 12V, 24V.
Sortie Relais: Le récepteur est le sortie de relais, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
La charge maximale de chaque canal est 10A.

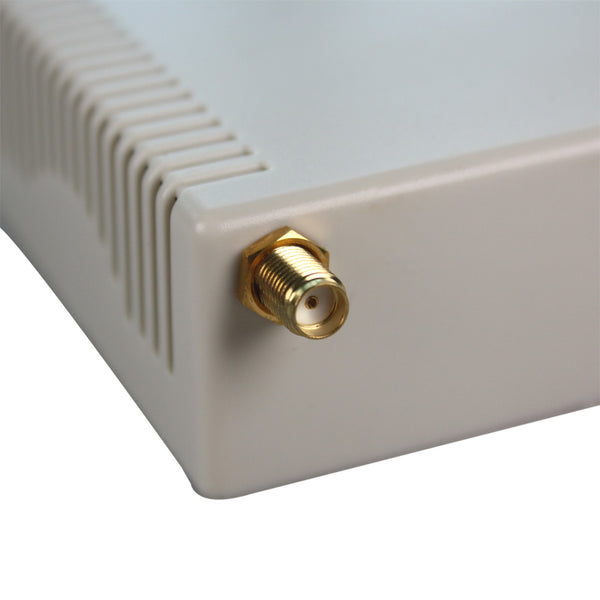

Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez activer / désactiver le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: le code contient des milliers de combinaisons différentes et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.

Paramètres de Récepteur:
Modèle: S4U-DC09 /S4U-DC12 /S4U-DC24
Alimentation (Tension de Fonctionnement): CC9V±1V (S4U-DC09), CC12V±1V (S4U-DC12), CC24V±2V (S4U-DC24)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé)
Gamme de travail du relais: CA110~240V ou CC0~28V
Canaux: 4 Canaux
Modes de Contrôle: Autoblocage, Momentané, Interblocage, Momentané + Autoblocage
Courant Statique: ≤6mA
Courant Maximal de Charge: 10A / chaque canal
Gamme de fils pour les bornes: 22-14 AWG
Fréquence de travail: 433.92MHz
Dimension de PCB: 94mm x 73mm x 21mm
Dimension de Case: 100mm x 80mm x 28mm
Travailler avec les émetteurs de code fixe.

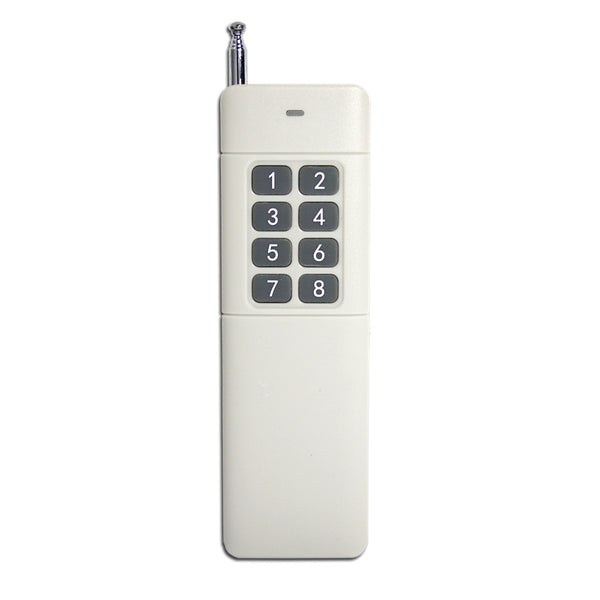

Paramètres de l'émetteur:
Modèle: 0021020 (CV-8)
Canal/bouton: 8
Symbole de bouton: 1, 2, 3, 4, 5, 6, 7, 8
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433 MHz
Distance d’émission: 500 mètres / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 100mm x 50mm x 18mm

Correspondant à l'émetteur:

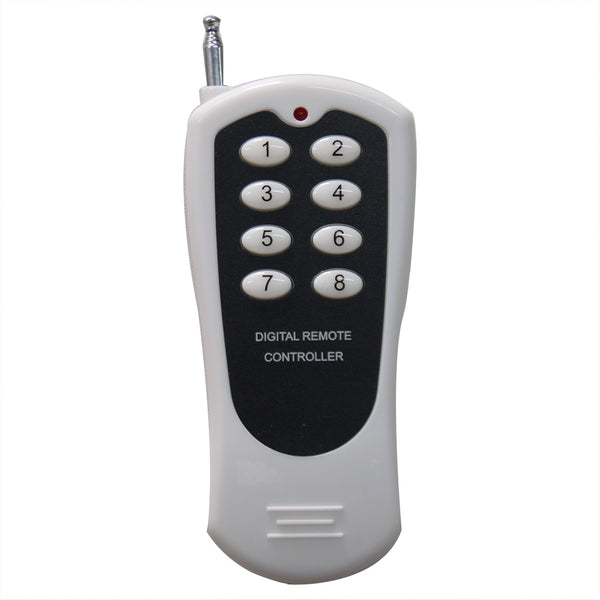

Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-8 (500 mètres),ou CB-8 (1000 mètres).

Gamme de Travail:
Avec un émetteur (par exemple CV-8) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

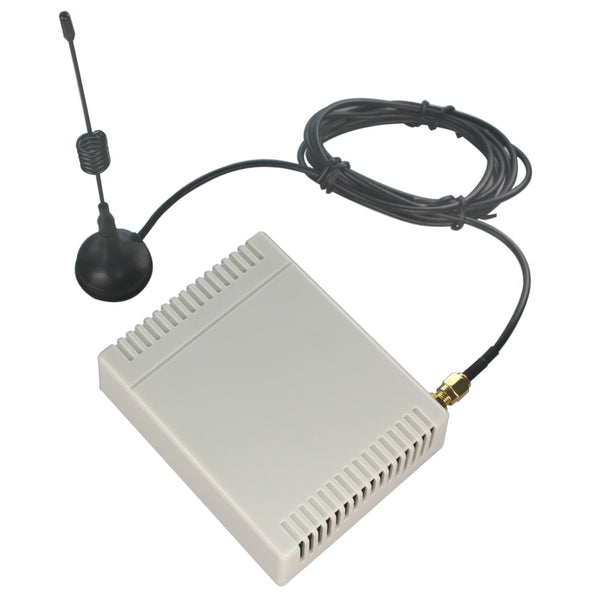

Si vous avez besoin d'une distance de travail plus longue, vous pouvez remplacer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-8.

Utilisation:

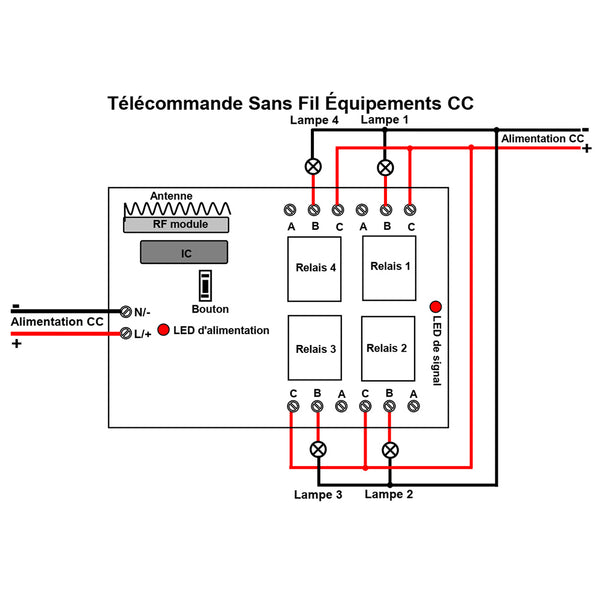

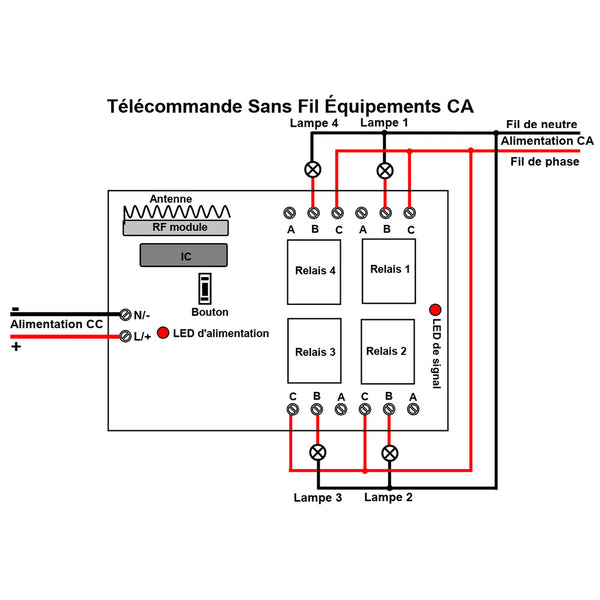

Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.

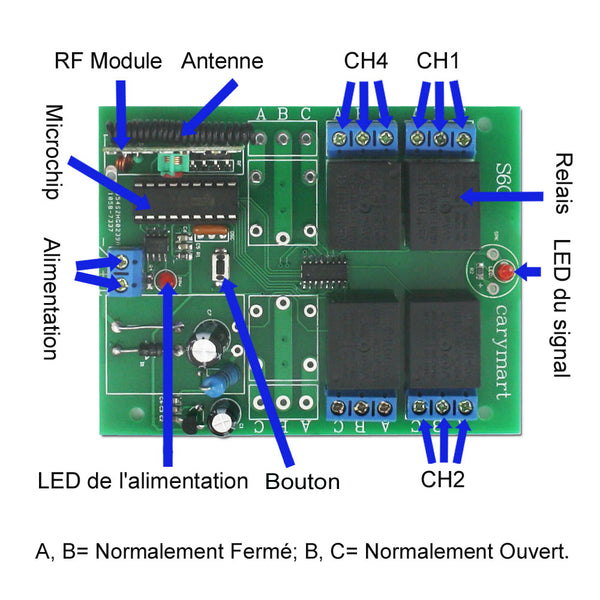

Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et B sont Normalement Fermé.

Réglage les modes différents de contrôle:
1) Réglage du mode d'autoblocage
1-1)Réglez le mode d'autoblocage du récepteur 1 (Travailler avec émetteur CV-8): Quand le récepteur entre dans l'état d'apprentissage, presser le bouton 1 de l'émetteur.
Presser le bouton 1 de l'émetteur: Le relais 1 du récepteur 1 est activé, et la lumière connectée 1 est allumée.
Presser le bouton 1 encore une fois: Le relais 1 du récepteur 1 est désactivé, et la lumière connectée 1 est éteinte.
Presser le bouton 2 de l'émetteur: Le relais 2 du récepteur 1 est activé, et la lumière connectée 2 est allumée.
Presser le bouton 2 encore une fois: Le relais 2 du récepteur 1 est désactivé, et la lumière connectée 2 est éteinte.
...
Presser le bouton 4 de l'émetteur: Le relais 4 du récepteur 1 est activé, et la lumière connectée 4 est allumée.
Presser le bouton 4 encore une fois: Le relais 4 du récepteur 1 est désactivé, et la lumière connectée 4 est éteinte.

1-2)Réglez le mode d'autoblocage du récepteur 2 (Travailler avec émetteur CV-8): Quand le récepteur entre dans l'état d'apprentissage, presser le bouton 5 de l'émetteur.
Presser le bouton 5 de l'émetteur: Le relais 1 du récepteur 2 est activé, et la lumière connectée 5 est allumée.
Presser le bouton 5 encore une fois: Le relais 1 du récepteur 2 est désactivé, et la lumière connectée 5 est éteinte.
Presser le bouton 6 de l'émetteur: Le relais 2 du récepteur 2 est activé, et la lumière connectée 6 est allumée.
Presser le bouton 6 encore une fois: Le relais 2 du récepteur 2 est désactivé, et la lumière connectée 6 est éteinte.
...
Presser le bouton 8 de l'émetteur: Le relais 4 du récepteur 2 est activé, et la lumière connectée 8 est allumée.
Presser le bouton 8 encore une fois: Le relais 4 du récepteur 2 est désactivé, et la lumière connectée 8 est éteinte.
