Application:
Ce CA 220V kit interrupteur télécommande sans fil utilise un émetteur avec 6 boutons pour longue distance commande six récepteurs de sortie relais 1 Canal 10A.
Il peut longue portée contrôler CC ou CA équipements, tel que lumière extérieur, lampe de jardin, Éclairage LED, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.

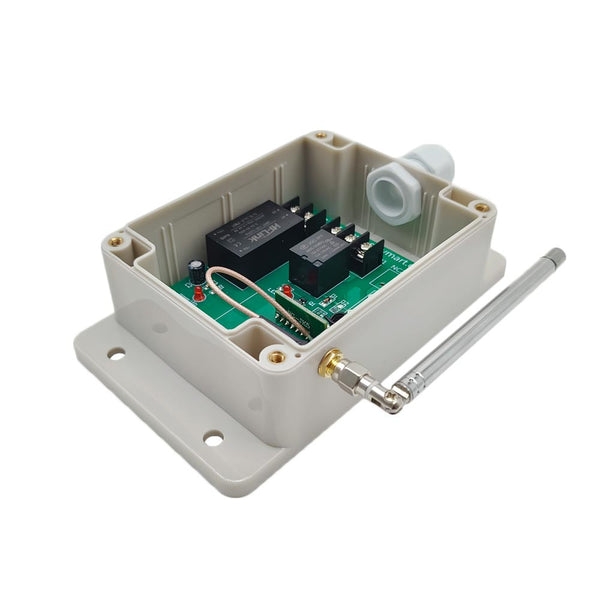

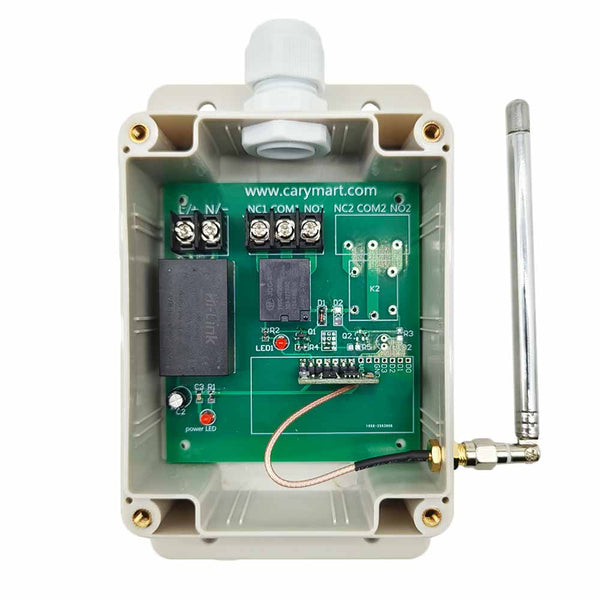

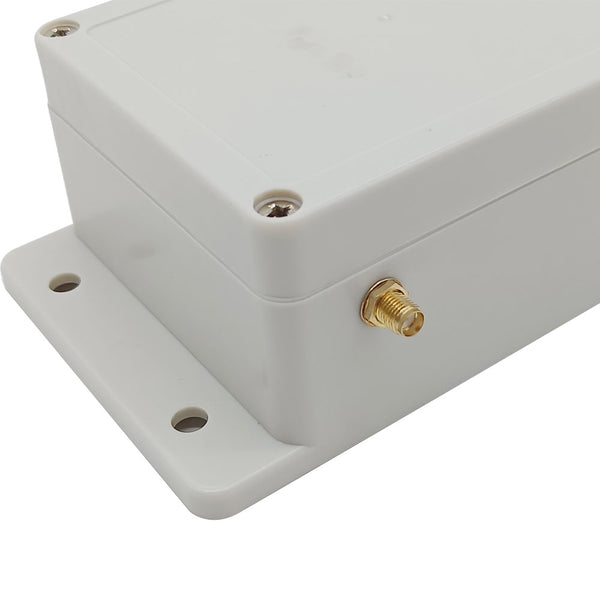

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec la tension de CA 100V~240V.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.

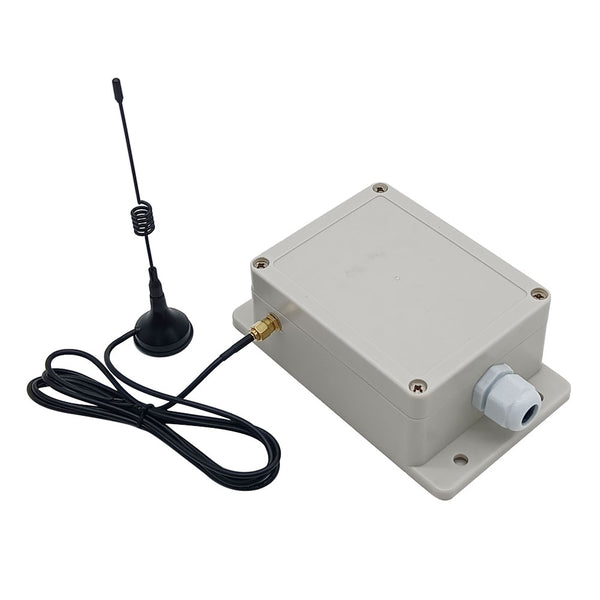

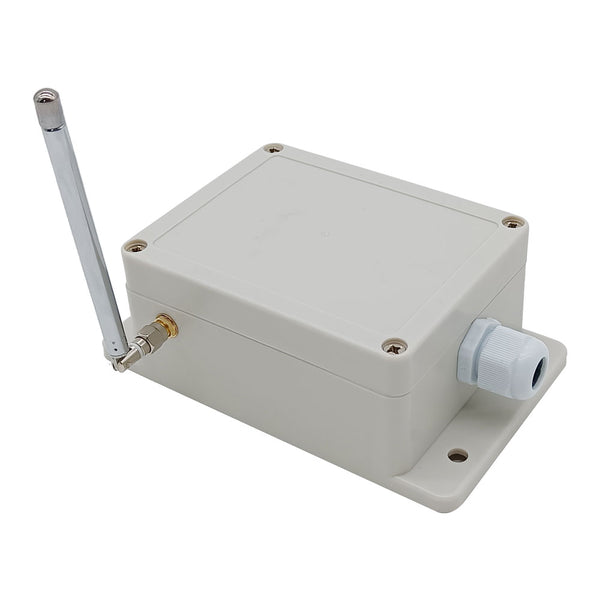

Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez contrôler les équipements en utilisant le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec protection contre les courants inverses.
Un émetteur peuvent contrôler plusieurs récepteurs en même temps.
Plusieurs émetteurs peuvent contrôler un récepteur.

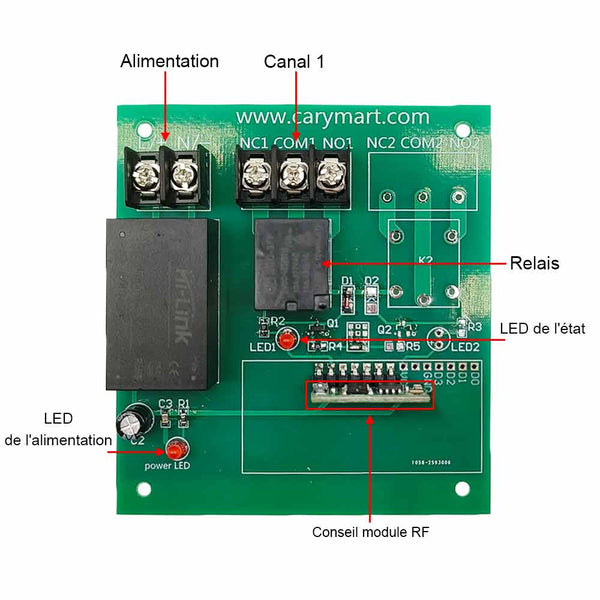

Paramètres de Récepteur:
Modèle: S1UB-AC-ANT3
Alimentation (Tension de Fonctionnement): CA100~240V (110V/120V/220V/240V)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé)
Gamme de travail du relais: CA110~240V ou CC0~28V
Canaux: 1 canal
3 Modes de contrôle: Autoblocage, Momentané, Interblocage.
Courant Statique: ≤ 6mA
Courant Maximal de Charge: 30A
Fréquence de travail: 433.92MHz
Gamme de fils pour les bornes: 22-12 AWG
Température d’opération: -20 ° C ~ +70 ° C
Dimensions de PCB: 88mm x 80mm x 18mm
Dimension de boîte: 115mm x 90mm x 55mm

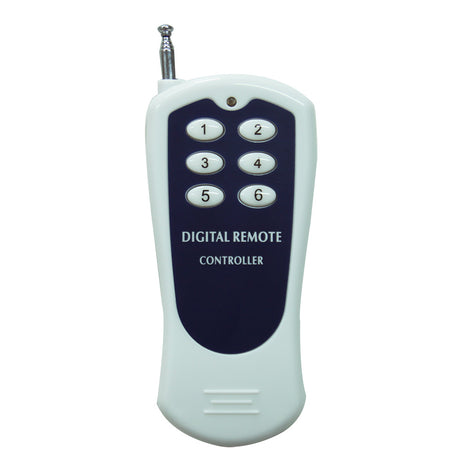

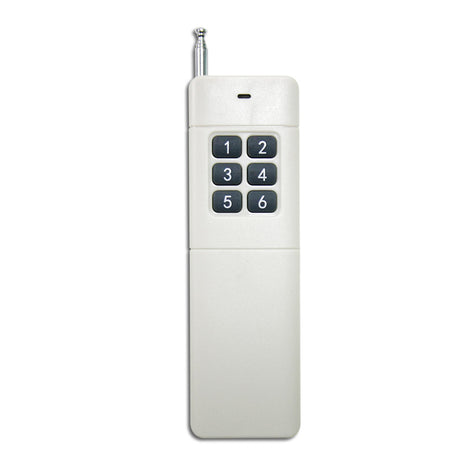

Paramètres de l'émetteur:
Modèle: 0021019 (CV-6)
Canal/bouton: 6
Symbole de bouton: 1, 2, 3, 4, 5, 6
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433 MHz
Distance d’émission: 500 mètres / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 100mm x 50mm x 18mm
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-6 (500 mètres),ou CB-6 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CV-6) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez remplacer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-6.

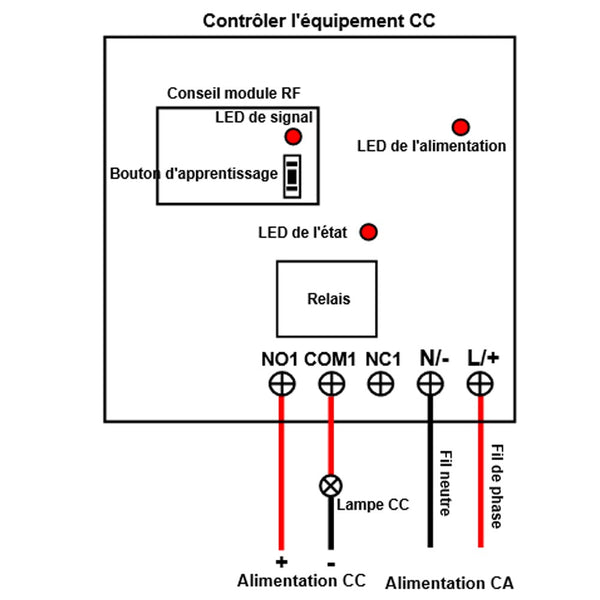

Utilisation:

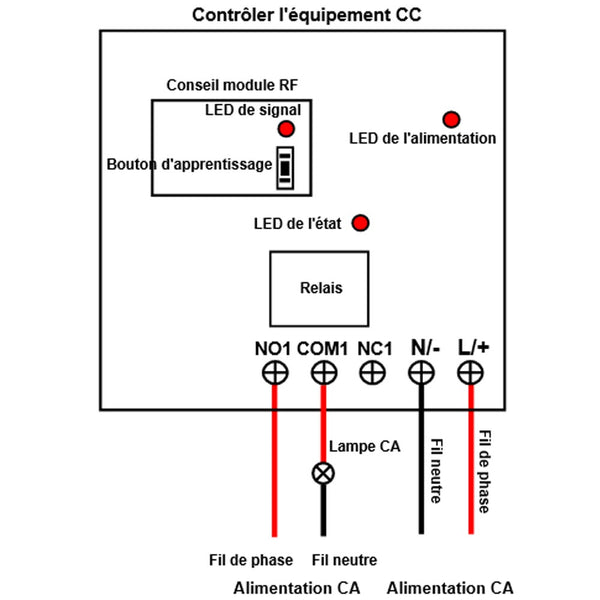

Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et B sont Normalement Fermé.
Réglage les modes différents de contrôle:
1) Réglage du mode d'autoblocage (fonctionne avec émetteur CV-6): Seulement connecter cavalier -2.
Presser sur le bouton 1 de l'émetteur: Le relais du récepteur 1 est activé, et la lumière connectée est allumée.
Presser sur le bouton 1 de l'émetteur encore une fois: Le relais du récepteur 1 est désactivé, et la lumière connectée est éteinte.
Presser sur le bouton 2 de l'émetteur: Le relais du récepteur 2 est activé, et la lumière connectée est allumée.
Presser sur le bouton 2 de l'émetteur encore une fois: Le relais du récepteur 2 est désactivé, et la lumière connectée est éteinte.
...
Presser sur le bouton 6 de l'émetteur: Le relais du récepteur 6 est activé, et la lumière connectée est allumée.
Presser sur le bouton 6 de l'émetteur encore une fois: Le relais du récepteur 6 est désactivé, et la lumière connectée est éteinte.
2) Réglage du mode de momentané (fonctionne avec émetteur CV-6): Seulement connecter cavalier -1.
Presser et maintenez sur le bouton 1 de l'émetteur: Le relais du récepteur 1 est activé, et la lumière connectée est allumée.
Relâcher le bouton 1: Le relais du récepteur 1 est désactivé, et la lumière connectée est éteinte.
Presser et maintenez sur le bouton 2 de l'émetteur: Le relais du récepteur 2 est activé, et la lumière connectée est allumée.
Relâcher le bouton 2: Le relais du récepteur 2 est désactivé, et la lumière connectée est éteinte.
...
Presser et maintenez sur le bouton 6 de l'émetteur: Le relais du récepteur 6 est activé, et la lumière connectée est allumée.
Relâcher le bouton 6: Le relais du récepteur 6 est désactivé, et la lumière connectée est éteinte.
3) Réglage du mode d'interblocage (fonctionne avec émetteur CV-6): Ne pas connecter cavalier -1 et cavalier -2.
Presser sur le bouton 1 de l'émetteur: Le relais du récepteur 1 est activé, et la lumière connectée est allumée; Les relais des 5 autres récepteurs sont tous désactivés, et les lumières connectées sont éteintes.
Presser sur le bouton 2 de l'émetteur: Le relais du récepteur 2 est activé, et la lumière connectée est allumée; Les relais des 5 autres récepteurs sont tous désactivés, et les lumières connectées sont éteintes.
...
Presser sur le bouton 6 de l'émetteur: Le relais du récepteur 6 est activé, et la lumière connectée est allumée; Les relais des 5 autres récepteurs sont tous désactivés, et les lumières connectées sont éteintes.
Contenu:
6 x Récepteur: S1UB-AC-ANT3
1 x Émetteurs (Télécommande): CV-6 ou CB-6
1 x Manuel d’utilisateur
