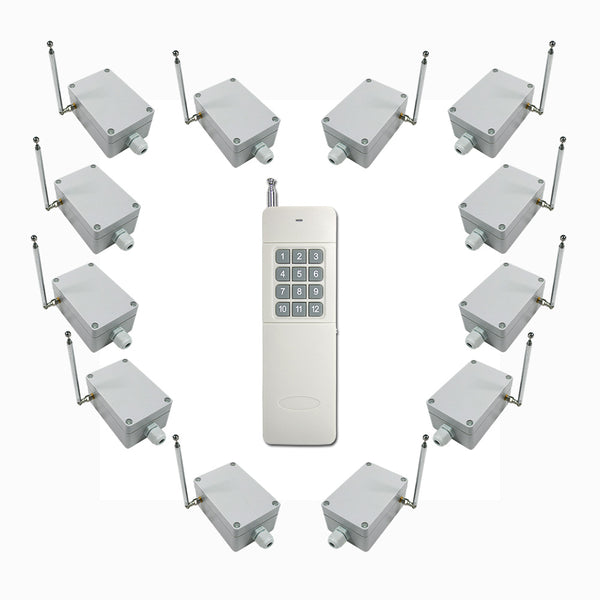

Ce CA 220V kit interrupteur télécommande sans fil longue distance utilise un émetteur avec 12 boutons pour contrôler 12 récepteurs de sortie relais 1 canal 30A.
Application:
Ce récepteur radio est un appareil électrique avec la sortie relais 1 canal. Il et l'émetteur forment un système contrôle sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, maison, usine, maison, ferme, véhicule, navire, opérations offshore, etc.
Il peut commande lampe extérieur,lampe de jardin,pompe,moteur, ventilateur,électrovanne électrique,serrure électrique, ou autre équipements électrique.
Caractéristiques:
Commande sans fil, facile à installer.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec la tension de CA100V~240V.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez contrôler les équipements en utilisant le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: le code contient des milliers de combinaisons différentes et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.

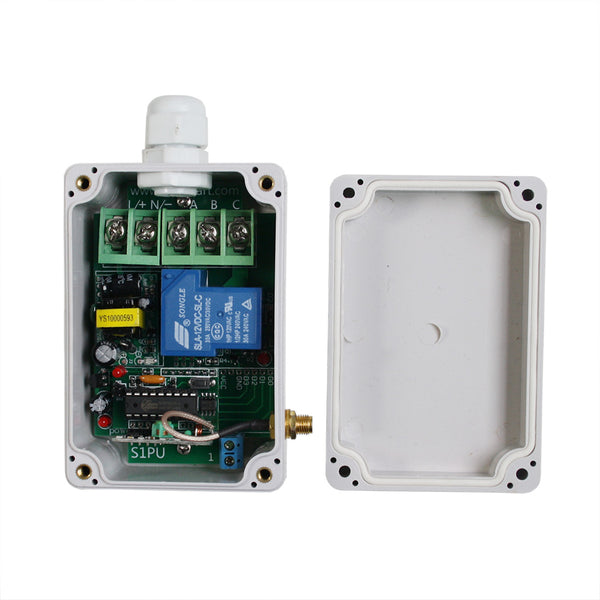

Paramètres de Récepteur:
Modèle: S1PUB-AC-ANT3
Alimentation (Tension de Fonctionnement): CA100~240V (110V/120V/220V/240V)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé)
Gamme de travail du relais: CA110~240V ou CC0~28V
Canaux: 1 canal
3 Modes de contrôle: Autoblocage, Momentané
Courant Statique: ≤ 6mA
Courant Maximal de Charge: 30A
Fréquence de travail: 433.92MHz
Gamme de fils pour les bornes: 22-12 AWG
Température d’opération: -20 ° C ~ +70 ° C
Dimension de PCB: 90mm x 59mm x 18mm
Dimension de Case: 100mm x 68mm x 50mm

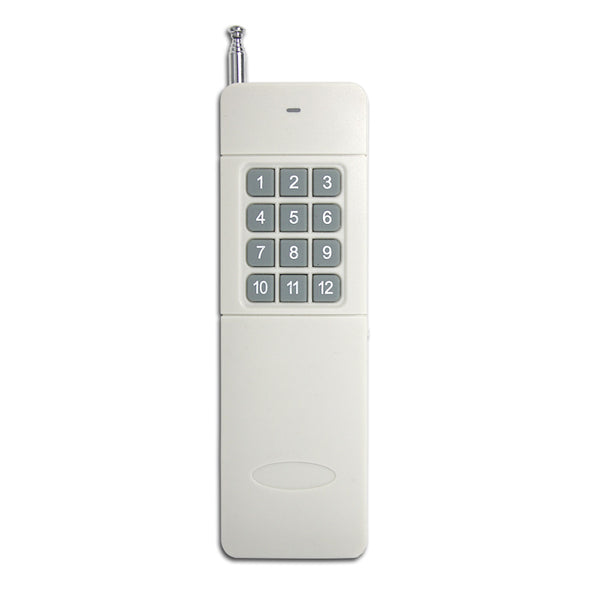

Paramètres de l'émetteur:
Modèle: 0021022 (CV-12)
Canal/bouton: 12
Symbole de bouton: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433 MHz
Distance d’émission: 500 mètres / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 100mm x 50mm x 18mm
Correspondant à l'émetteur:

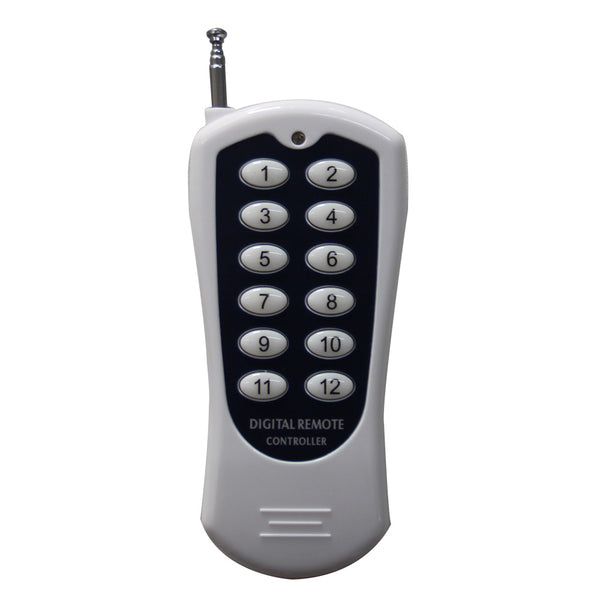

Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-12 (500 mètres), ou CB-12 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CV-12) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

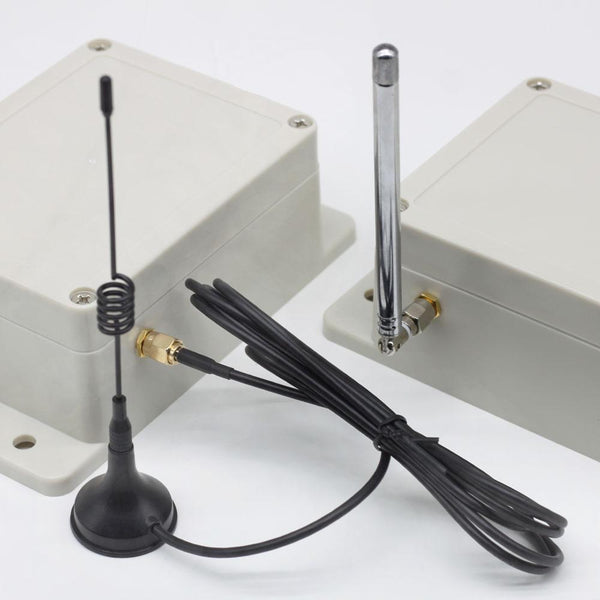

Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-12.
Utilisation:

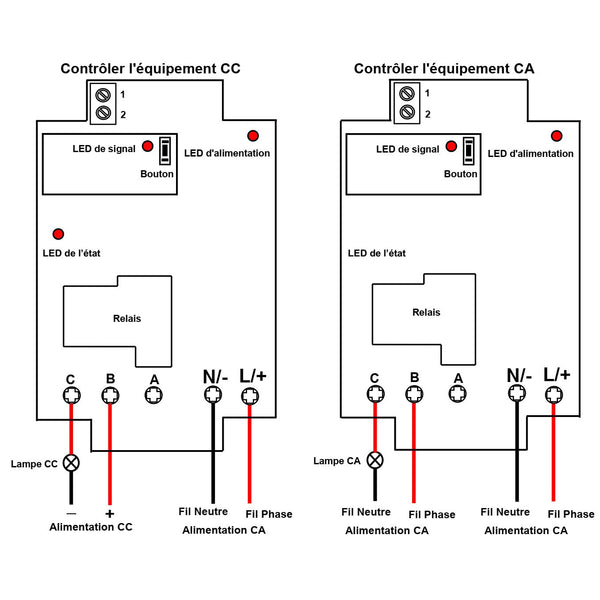

Le récepteur peut être utilisés pour contrôler les équipements CC0~28V et CA110~240V.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et C sont Normalement Fermé.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage (avec émetteur CV-12): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 3 fois en continuellement, Relâcher le bouton.
Mode d'autoblocage: Presser le bouton -> Ouvert; Presser le bouton encore une fois -> Fermé.
Presser le bouton 1: Ouvrir le relais du récepteur 1 (connecter les bornes B et C, et déconnecter les bornes A et C), la lampe est allumée.
Presser le bouton 1 encore une fois: Fermer le relais du récepteur 1 (déconnecter les bornes B et C, et connecter les bornes A et C), la lampe est éteinte.
...
Presser le bouton 12: Ouvrir le relais du récepteur 12 (connecter les bornes B et C, et déconnecter les bornes A et C), la lampe est allumée.
Presser le bouton 12 encore une fois: Fermer le relais du récepteur 12 (déconnecter les bornes B et C, et connecter les bornes A et C), la lampe est éteinte.
2) Réglage du mode momentané (avec émetteur CV-12): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 2 fois en continuellement, Relâcher le bouton.
Mode de momentané: Presser et maintenez le bouton -> Ouvert; Relâcher le bouton -> Fermé.
Presser et maintenez le bouton 1: Ouvrir le relais du récepteur 1 (connecter les bornes B et C, et déconnecter les bornes A et C), la lampe est allumée.
Relâcher le bouton 1: Fermer le relais du récepteur 1 (déconnecter les bornes B et C, et connecter les bornes A et C), la lampe est éteinte.
...
Presser et maintenez le bouton 12: Ouvrir le relais du récepteur 12 (connecter les bornes B et C, et déconnecter les bornes A et C), la lampe est allumée.
Relâcher le bouton 12: Fermer le relais du récepteur 12 (déconnecter les bornes B et C, et connecter les bornes A et C), la lampe est éteinte.
Contenu:
12 x Récepteur: S1PUB-AC-ANT3
1 x Émetteurs (Télécommande): CV-12 ou CB-12
1 x Manuel d’utilisateur
