Application:
Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, etc. Il peut longue distance contrôler CC ou CA équipements sur la terre, l'eau et l'air, par exemple, longue portée commande lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, actionneur linéaire, vérin électrique, volet roulant, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Alimentation: 3 versions de tension de travail, CC 9V, 12V, 24V.

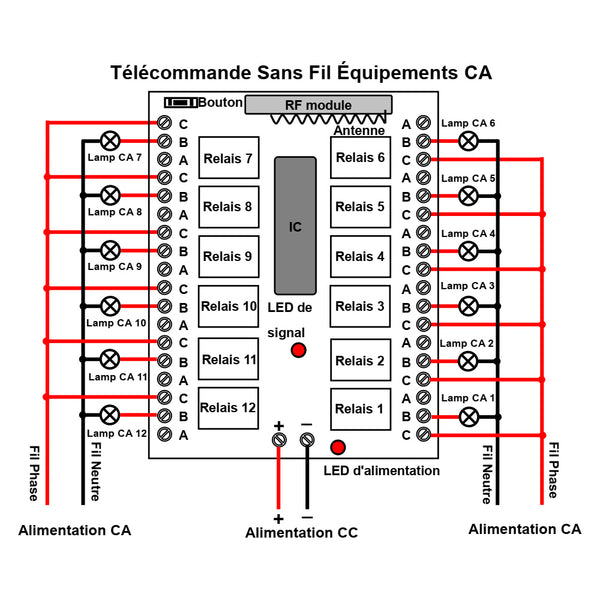

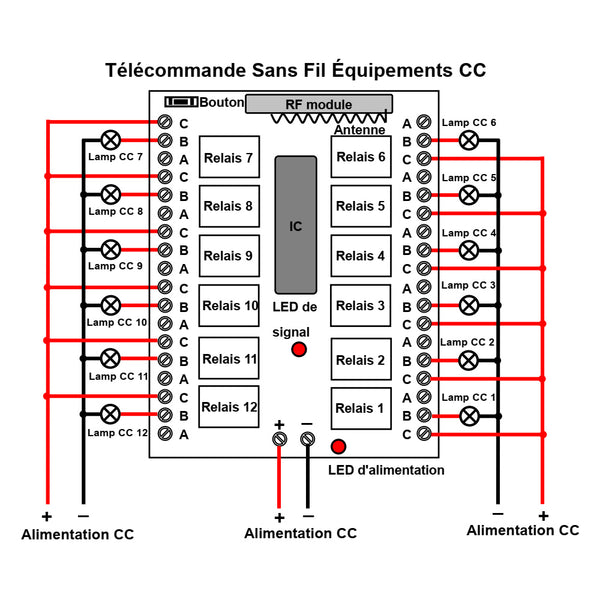

Sortie Relais: Le récepteur est le sortie de relais, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
La charge maximale de chaque canal est 5A.

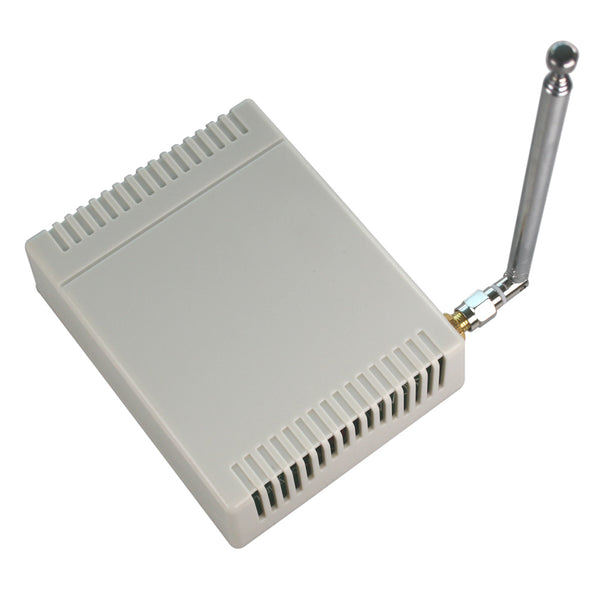

Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez activer / désactiver le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: le code contient des milliers de combinaisons différentes et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres de Récepteur:
Modèle: S12CA-DC09 / S12CA-DC12 / S12CA-DC24
Alimentation (Tension de Fonctionnement): CC12V±1V (S12CA-DC12), CC9V±1V (S12CA-DC09), CC24V±1V (S12CA-DC24)

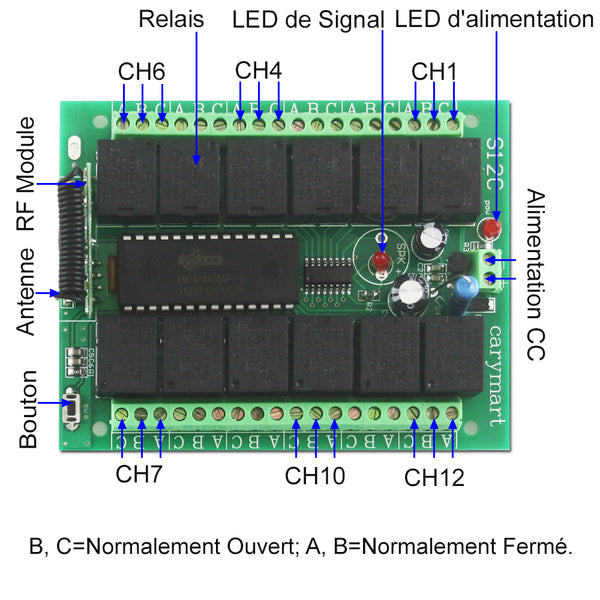

Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé)
Gamme de travail du relais: CA110~240V ou CC0~28V
Fréquence de travail: 433MHz
Canaux: 12CH
Modes de Contrôle: Autoblocage, Momentané, Interblocage et modes mixtes
Courant Statique: ≤ 6mA
Courant Maximal de Travail: 5 A / chaque canal.
Dimension de PCB: 94mm x 73mm x 18mm
Dimension de Boîtier: 100mm x 80mm x 30mm

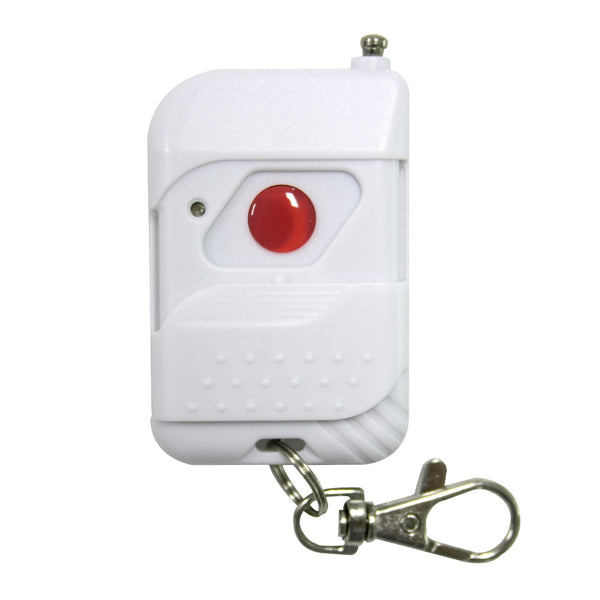

Paramètres de l'émetteur:
Modèle: 0021000 (C-1)
Canal/bouton: 1
Symbole de bouton: sans
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 6mA
Fréquence de travail: 433.92MHz
Distance d’émission: 100m / 300ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ 70 ° C
Dimension: 58mm x 39mm x18mm
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-12 (500 mètres), ou CB-12 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CV-12) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

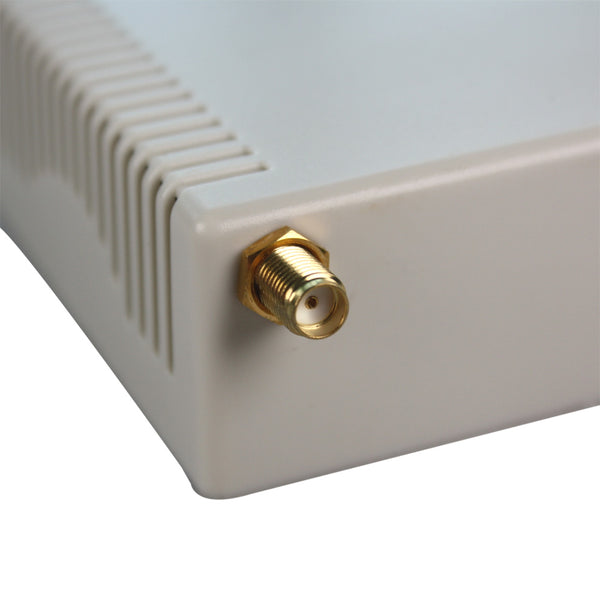

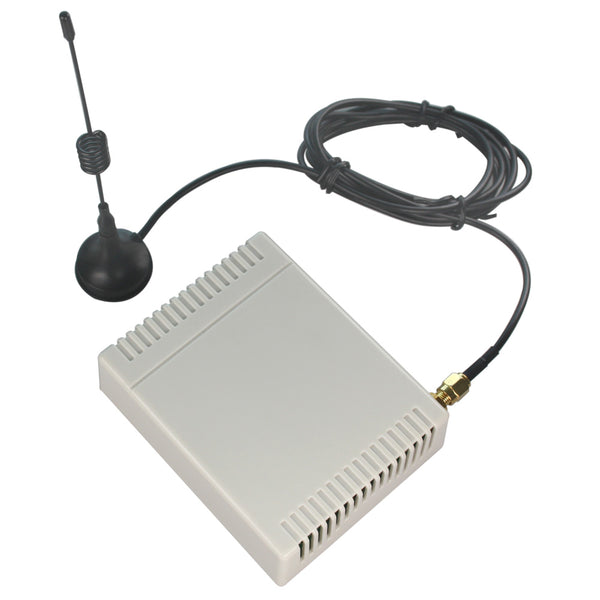

Si vous avez besoin d'une distance de travail plus longue, vous pouvez remplacer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-12.
Réglage les modes différents de contrôle:
1) Réglage du mode d'autoblocage: Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 1.
Mode d'autoblocage (Canaux 1~12): Presser le bouton ->ouvert; presser le bouton encore une fois ->fermé.
Presser le bouton de l'émetteur 1: Ouvrir le relais 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 1 est allumée.
Presser le bouton encore une fois: Fermer le relais 1 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 1 est éteinte.
...
Presser le bouton de l'émetteur 12: Ouvrir le relais 12 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 12 est allumée.
Presser le bouton encore une fois: Fermer le relais 12 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 12 est éteinte.
2) Réglage du mode de momentané: Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 2.
Mode de momentané (Canaux 1~12): Presser et maintenez le bouton -> Ouvert; Relâcher le bouton -> Fermé.
Presser et maintenez le bouton de l'émetteur 1: Ouvrir le relais 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 1 est allumée.
Relâcher le bouton: Fermer le relais 1 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 1 est éteinte.
...
Presser et maintenez le bouton de l'émetteur 12: Ouvrir le relais 12 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 12 est allumée.
Relâcher le bouton: Fermer le relais 12 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 12 est éteinte.
3) Réglage du mode d'interblocage: Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 3.
Mode d'interblocage (Canaux 1~12): Presser le bouton -> Ouvert, l'autre relais est fermé, presser l'autre bouton -> Fermé.
Presser le bouton de l'émetteur 1: Ouvrir le relais 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 1 est allumée.
Fermer les autres relais. (déconnecter les bornes B et C, et connecter les bornes A et B), les autres lampes sont éteintes.
...
Presser le bouton de l'émetteur 12: Ouvrir le relais 12 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 12 est allumée.
Fermer les autres relais. (déconnecter les bornes B et C, et connecter les bornes A et B), les autres lampes sont éteintes.
4) Réglage du mode d'autoblocage (Canaux 1~4) + momentané (Canaux 5~8) + Interblocage (Canaux 9~12): Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 4.
5) Réglage du mode d'autoblocage (Canaux 1~6) + momentané (Canaux 7~12): Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 5.
6) Réglage du mode d'autoblocage (Canaux 1~6) + interblocage (Canaux 7~12): Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 6.
7) Réglage du mode de momentané (Canaux 1~6) + interblocage (Canaux 7~12): Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 7.
8) Réglage du mode d'interblocage(Canaux 1~4 interblocage; Canaux 5~8 interblocage; Canaux 9~12 interblocage): Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 8.
9) Réglage du mode d'autoblocage (Canaux 1~10) + momentané (Canaux 11~12): Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 9.
10) Réglage du mode d'autoblocage (Canaux 1~4) + momentané (Canaux 5~12): Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 10.
11) Réglage du mode d'autoblocage (Canaux 1~4) + interblocage (Canaux 5~12): Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 11.
12) Réglage du mode d'autoblocage (Canaux 1~6) + Ouvert / Fermé Tout (Canaux 7 / 8): Quand le récepteur entre dans l'état d'apprentissage, presser le bouton de l'émetteur 12.
presser le bouton 11: Ouvrir tous les 12 relais.
presser le bouton 12: Fermé tous les 12 relais.
Contenu:
1 x Récepteur: S12CA-DC-ANT3
12 x Émetteur: C-1
1 x manuel d'utilisation
