Application:
Ce 4 Canaux haute puissance 30A CC alimentation entrée sortie kit interrupteur télécommande sans fil avec récepteur et émetteur radio.
Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, etc. Il peut longue distance commande lampes extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovannes, serrure électrique, lampe solaire extérieur, ou autre équipements électrique CC.
Caractéristiques:
Commande sans fil, facile à installer.

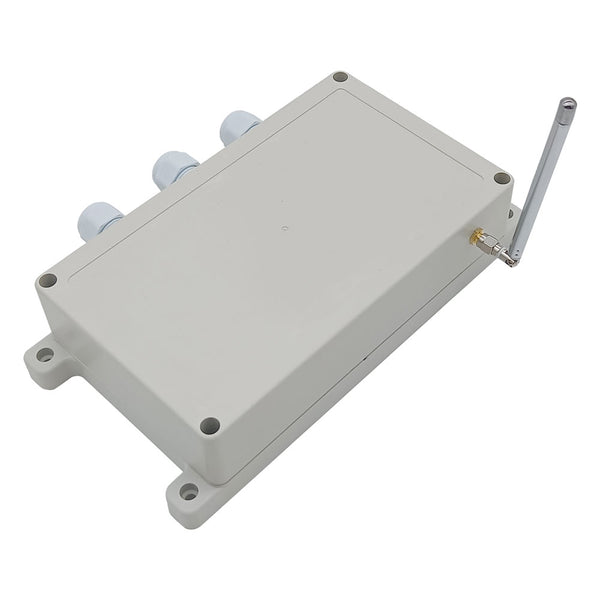

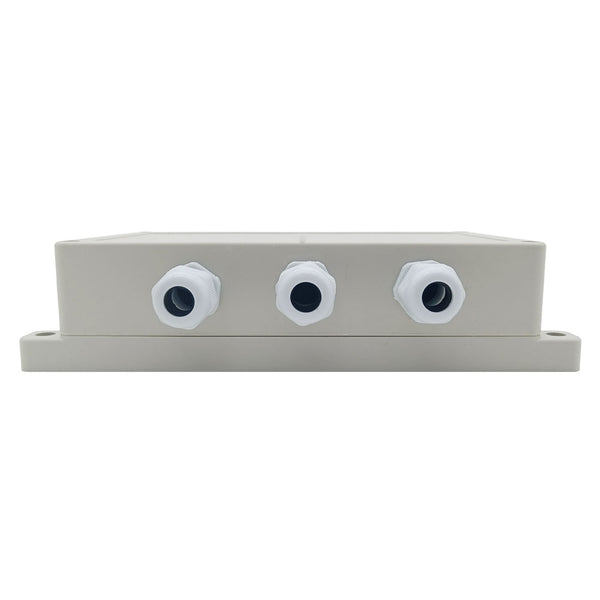

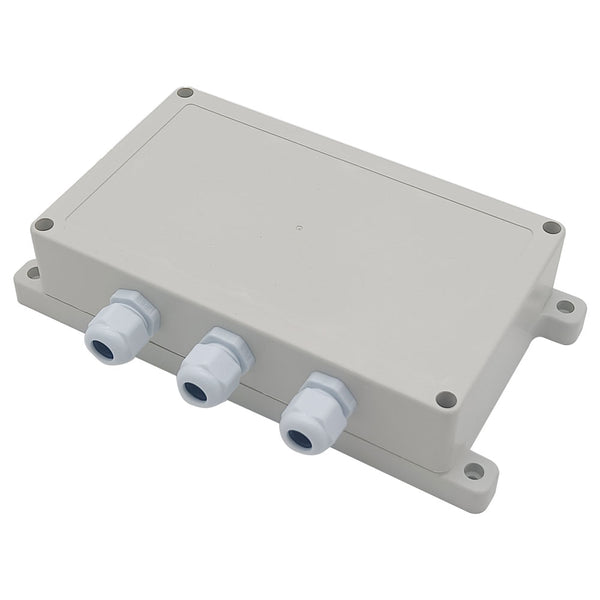

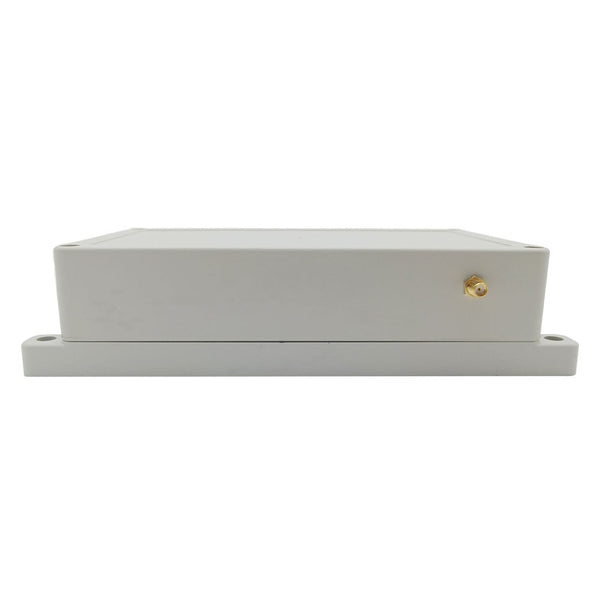

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Quatre versions de tension de fonctionnement: CC 6V, 9V, 12V, 24V en option.

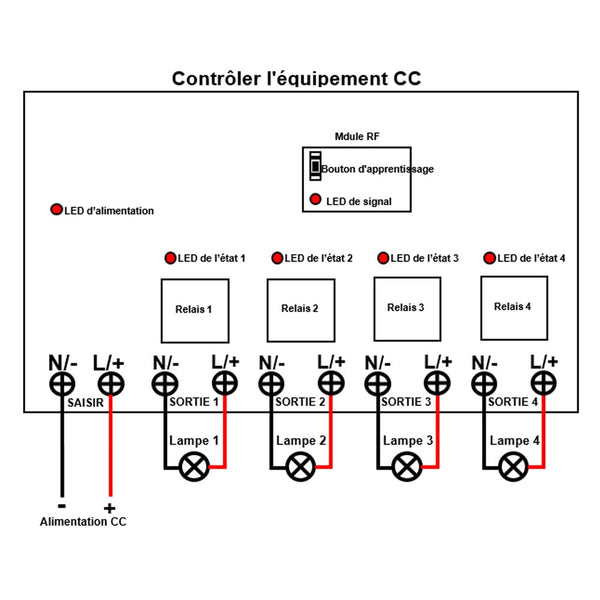

Sortie de l'alimentation en CC: Il peut contrôler l'équipement CC avec un voltage de CC 6V / 9V / 12V / 24V.
Haute Puissance: La charge maximale de chaque canal est 30A.

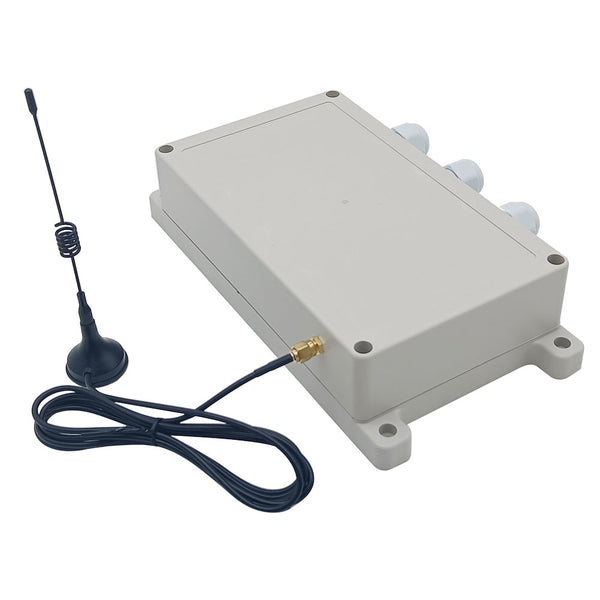

Avec l'antenne externe, le récepteur a une meilleure gamme de travail.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

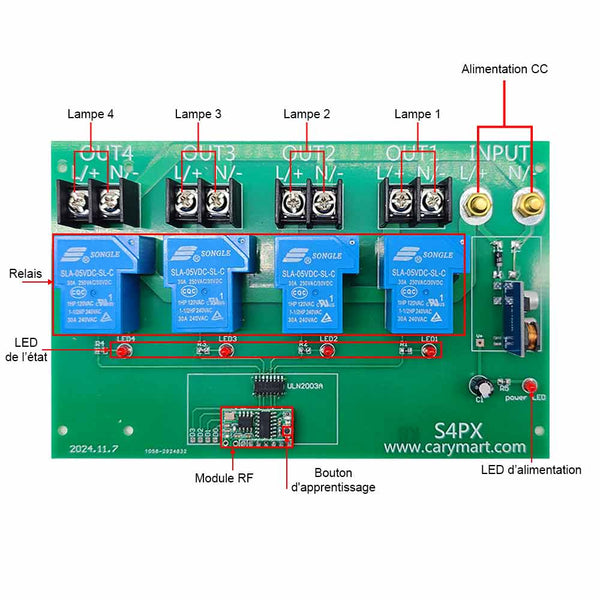

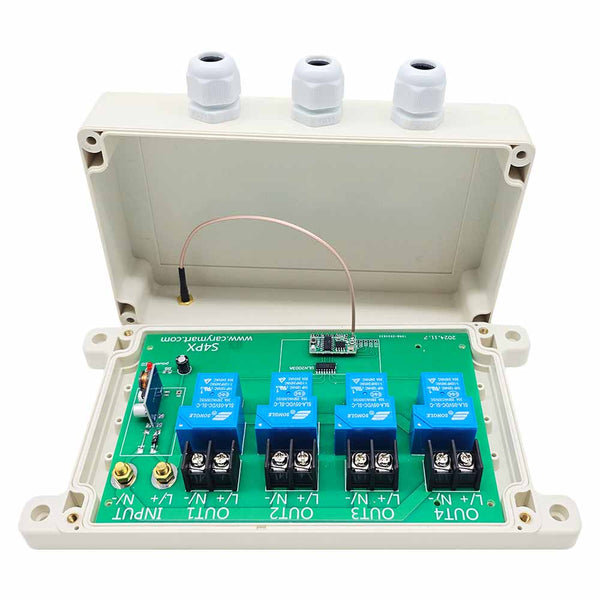

Paramètres de Récepteur:
Modèle: S4PX-DC-ANT3
Alimentation (tension de fonctionnement): CC6V (S4PX-DC06), CC12V±1V (S4PX-DC12), CC9V±1V (S4PX-DC09), CC24V±1V (S4PX-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Type de sortie: CC6V (S4PX-DC06), CC12V±1V (S4PX-DC12), CC9V±1V (S4PX-DC09), CC24V±1V (S4PX-DC24)
Canal: 4 Canaux
3 Modes de contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A / chaque canal
Fréquence de travail: 433.92MHz
Gamme de fils pour les bornes: 22-12 AWG
Température de fonctionnement: -20°C ~ 70°C
Dimension de PCB: 170 x 100 x 18mm (6.7x 4.0 x 0.7 pouces)

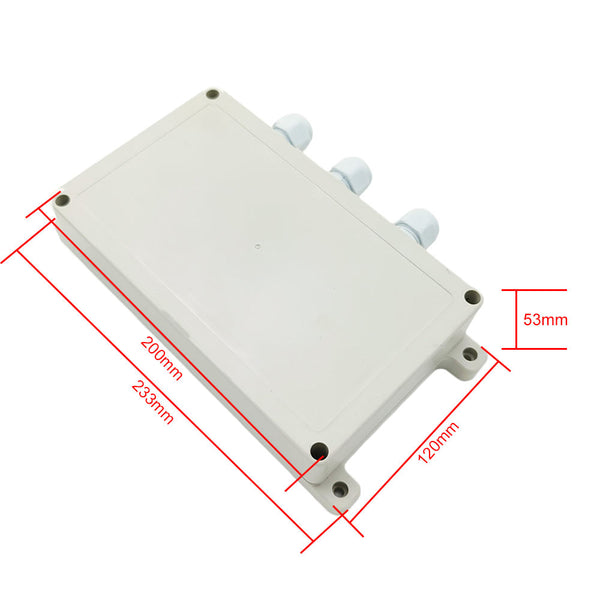

Dimension de Case: 200 x 120 x 53 mm (7.9x 4.0 x 2.0 pouces)

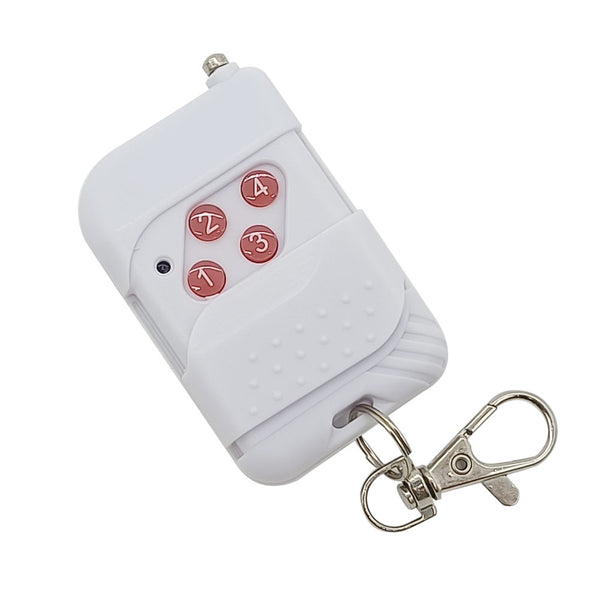

Paramètres de l'émetteur:
Modèle: CWB-4
Étanche
Canal/bouton: 4
Symbole de bouton: A, B, C, D
Voltage de travail: 6V (2 x CR2016-3V batterie à bouton , peut être utilisée pour 12 mois)
Courant de travail: 5mA
Fréquence de travail: 433MHz
Distance d’émission: 50 mètres / 150ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 56mm x 32mm x 12mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs, par exemple modèle C-4 (100 mètres), CP-4 (500 mètres), CD-4 (Industrielle, 1000 mètres) or CB-4 (1000 mètres) etc.
Gamme de Travail:
Avec un émetteur (par exemple CWB-4) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 50 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-4 ou CD-4.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage (avec émetteur CWB-4): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 3 fois en continuellement, Relâcher le bouton.
Presser le bouton A de l'émetteur: La borne «OUT1» sortie d'alimentation CC du récepteur, la lampe 1 connectée est allumée.
presser le bouton A encore une fois: La bornes «OUT1» du récepteur arrête sortie d'alimentation CC, la lampe 1 connectée est éteinte.
Presser le bouton B de l'émetteur: La borne «OUT2» sortie d'alimentation CC du récepteur, la lampe 2 connectée est allumée.
presser le bouton B encore une fois: La bornes «OUT2» du récepteur arrête sortie d'alimentation CC, la lampe 2 connectée est éteinte.
...
Presser le bouton D de l'émetteur: La borne «OUT4» sortie d'alimentation CC du récepteur, la lampe 4 connectée est allumée.
presser le bouton D encore une fois: La bornes «OUT4» du récepteur arrête sortie d'alimentation CC, la lampe 4 connectée est éteinte.
2) Réglage du mode momentané (avec émetteur CWB-4): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 2 fois en continuellement, Relâcher le bouton.
Presser et maintenez le bouton A sur l'émetteur: La borne «OUT1» sortie d'alimentation CC du récepteur, la lampe 1 connectée est allumée.
Relâchez le bouton A: La bornes «OUT1» du récepteur arrête sortie d'alimentation CC, la lampe 1 connectée est éteinte.
Presser et maintenez le bouton B sur l'émetteur: La borne «OUT2» sortie d'alimentation CC du récepteur, la lampe 2 connectée est allumée.
Relâchez le bouton B: La bornes «OUT2» du récepteur arrête sortie d'alimentation CC, la lampe 2 connectée est éteinte.
...
Presser et maintenez le bouton D sur l'émetteur: La borne «OUT4» sortie d'alimentation CC du récepteur, la lampe 4 connectée est allumée.
Relâchez le bouton D: La bornes «OUT4» du récepteur arrête sortie d'alimentation CC, la lampe 4 connectée est éteinte.
3) Réglage du mode d'interblocage (avec émetteur CWB-4): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 1 fois en continuellement, Relâcher le bouton.
Presser le bouton A sur l'émetteur: La borne «OUT1» sortie d'alimentation CC du récepteur, la lampe 1 connectée est allumée; Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
Presser le bouton B sur l'émetteur: La borne «OUT2» sortie d'alimentation CC du récepteur, la lampe 2 connectée est allumée; Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
...
Presser le bouton D sur l'émetteur: La borne «OUT4» sortie d'alimentation CC du récepteur, la lampe 4 connectée est allumée; Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
Contenu:
1 x Récepteur: S4PX-DC-ANT3
2 x Émetteur: CWB-4
1 x manuel d'utilisation
