Application:
Ce 1 Canal 6V 9V 12V 24V kit interrupteur télécommande sans fil d'entrée et de sortie d'alimentation CC avec récepteur radio et émetteur.
Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, etc. Il peut longue distance commande équipements électrique CC, tel que longue portée contrôler lumière extérieur, lampe de jardin, lampe solaire, pompe, moteur, ventilateurs, électrovanne, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Quatre versions de tension de fonctionnement: CC 6V, 9V, 12V, 24V en option.
Sortie de l'alimentation en CC: Il peut contrôler l'équipement CC avec un voltage de CC 6V / 9V / 12V / 24V.
Avec l'antenne externe, le récepteur a une meilleure gamme de travail.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

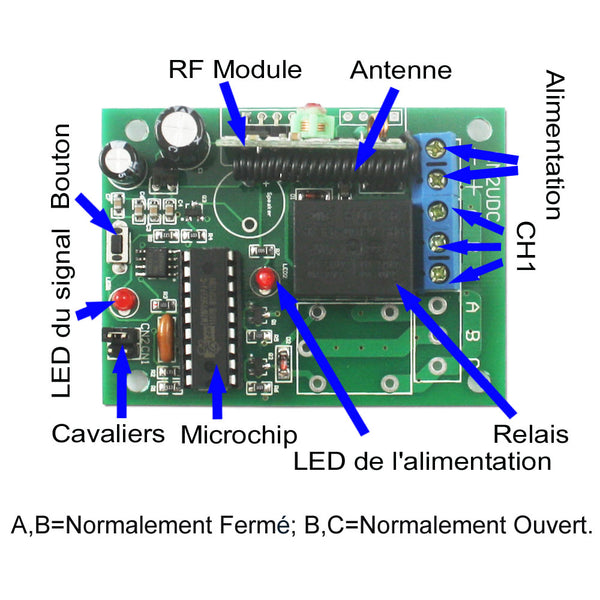

Paramètres de Récepteur:
Modèle: S1XT-DC06 / S1XT-DC09 / S1XT-DC12 / S1XT-DC24
Alimentation (tension de fonctionnement): CC6V (S1XT-DC06), CC12V±1V (S1XT-DC12), CC9V±1V (S1XT-DC09), CC24V±1V (S1XT-DC24)
Sortie: CC6V (S1XT-DC06), CC12V±1V (S1XT-DC12), CC9V±1V (S1XT-DC09), CC24V±1V (S1XT-DC24)
Gamme de fils pour les bornes: 22-14 AWG
Fréquence de travail: 433.92MHz
Canal: 1 canal
Modes de contrôle: Autoblocage
Courant statique: ≤6mA
Courant maximal de travail du relais: 10A
Température d’opération: -20 ° C ~ +70 ° C
Dimension de PCB: 67mm x 50mm x 18mm

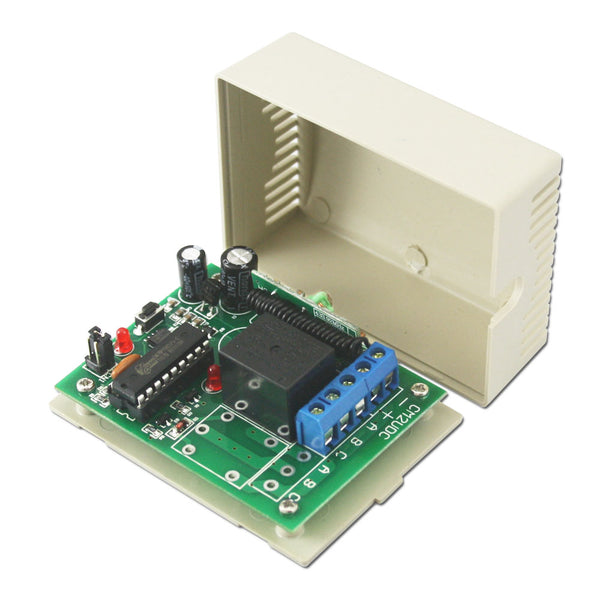

Dimension de Case: 75mm x 54mm x 27mm
Paramètres de l'émetteur:
Modèle: 0021000 (C-1)
Avec couvercle coulissant. Glisser vers le haut quand il ne travail pas (pour protéger le bouton). Glisser vers le bas et le bouton apparaît.
Canal/bouton: 1
Symbole de bouton: sans
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois)
Courant de travail: 6mA
Fréquence de travail: 433Mhz
Distance d’émission: 100m / 300ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 58mm x 39mm x 16mm
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle HR-1 (50 mètres), C-1 (100 mètres), CP-1 (500 mètres), or CB-1 (1000 mètres) etc.
Gamme de Travail:
Avec un émetteur (par exemple C-1) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-1.
Utilisation (avec l'émetteur C-1):
Le récepteur peut être utilisés pour contrôler les équipements CC 6V / 9V / 12V / 24V. Si l'alimentation de le équipement est CC 12V, vous devez choisir le récepteur avec la même version CC 12V; et si l'alimentation de le équipement est CC 24V, vous devez choisir le récepteur avec la même version CC 24V.
Opération:
Presser le bouton de l'émetteur: Les bornes A et B sur le récepteur sorties l'alimentation CC, et les lumières connectées est allumée.
Presser le bouton encore une fois: Les bornes A et B sur le récepteur arrête la sortie, et les lumières connectées est éteinte.

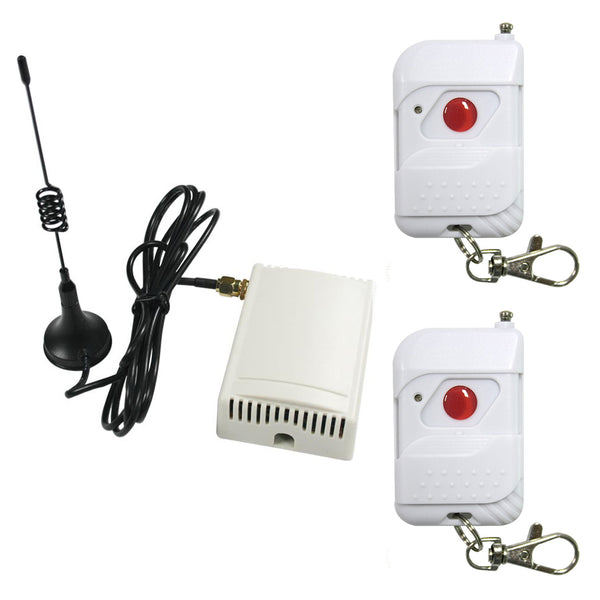

Contenu:
1 x Récepteur: S1XT-DC-ANT3
2 x Émetteurs (Télécommande): C-1
1 x Manuel d’utilisateur
