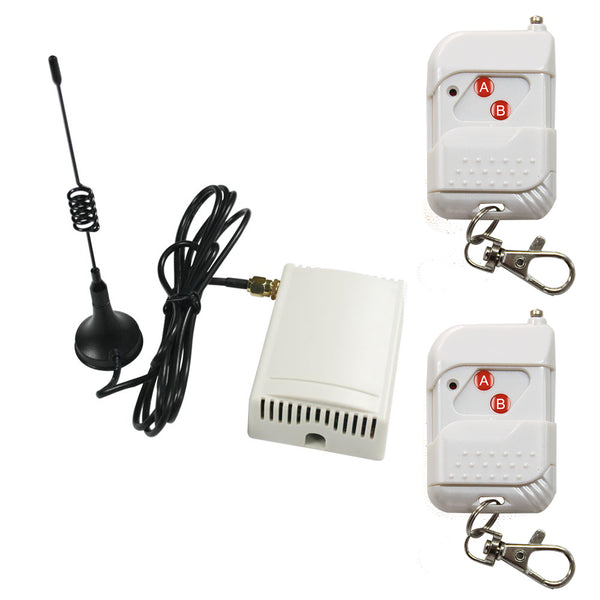

Contenu:
1 x Récepteur: S1U-DC-ANT3
2 x Émetteurs (Télécommande): C-1 ou C-2
1 x Manuel d’utilisateur
Application:
Il s'agit d'un alimentation courant continu 6V 9V 12V 24V kit interrupteur télécommande sans fil avec émetteur RF, et récepteur radio avec sortie relais 1 canal 10A.
Il peut longue distance commande équipements CC et CA, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Alimentation: Quatre versions de tension de travail, CC 6V, 9V, 12V, 24V.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez contrôler les équipements en utilisant le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec protection contre les courants inverses.
Un émetteur peuvent contrôler plusieurs récepteurs en même temps.
Plusieurs émetteurs peuvent contrôler un récepteur.
Paramètres de Récepteur:
Modèle: S1U-DC06 / S1U-DC09 / S1U-DC12 / S1U-DC24
Alimentation (tension de fonctionnement): CC6V (S1U-DC06), CC9V±1V (S1U-DC09), CC12V±1V (S1U-DC12), CC24V±2V (S1U-DC24)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé).
Gamme de travail du relais: CA110~240V ou CC 0~28V.
Canaux: 1 canal
3 Modes de contrôle: Autoblocage, Momentané, Interblocage.
Courant Statique: ≤ 6mA
Courant Maximal de Charge: 10A
Fréquence de travail: 433MHz
Gamme de fils pour les bornes: 22-14 AWG
Température d’opération: -20 ° C ~ +70 ° C
Dimension de PCB: 67mm x 50mm x 18mm
Dimension de Case: 75mm x 54mm x 27mm

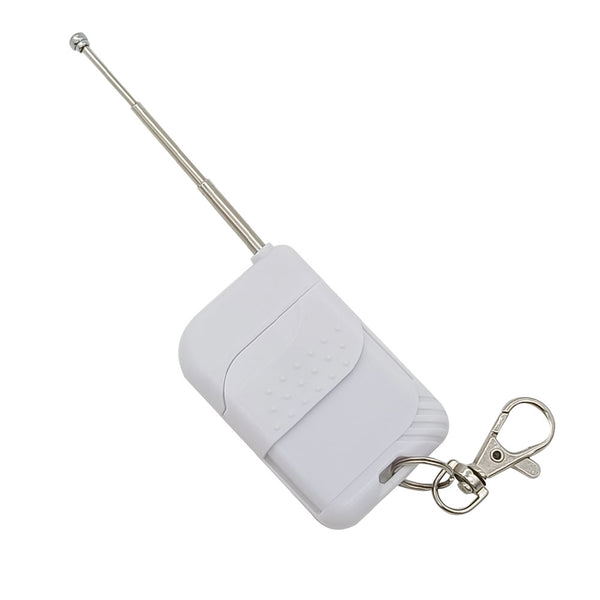

Paramètres de l'émetteur:
Modèle: 0021000 (C-1) / 0021001 (C-2)
Avec couvercle coulissant. Glisser vers le haut quand il ne travail pas (pour protéger le bouton). Glisser vers le bas et le bouton apparaît.
Canal/bouton: 1 (C-1) / 2 (C-2)
Symbole de bouton: sans (C-1) / A, B (C-2)
Voltage de travail: 12V (1 x 23A -12V batterie)
Courant de travail: 6mA
Fréquence de travail: 433MHz
Distance d’émission: 100 mètres / 300ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 58mm x 39mm x 16mm
Émetteurs Compatibles:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané ou en mode retard, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle C-1 (100 mètres), CP-1 (500 mètres), et CB-1 (1000 mètres).
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle C-2 (100 mètres), CP-2 (500 mètres), et CB-2 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-2.
Utilisation:
Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et B sont Normalement Fermé.
Câblage:
A) Si vous voulez contrôler un lampe 12V CC, faire comme suivant:
1) Connecter le pôle positif de l'alimentation CC à la borne «+» du interrupteur sans fil;
2) Connecter le pôle négatif de l'alimentation CC à la borne «-» du interrupteur sans fil;
3) Connecter le pôle positif de l'alimentation CC à la borne C du interrupteur sans fil;
4) Connecter le pôle négatif de l'alimentation CC à au pôle négatif de la lampe CC;
5) Connecter le pôle positif de la lampe CC à la borne B du interrupteur sans fil.
B) Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le pôle positif de l'alimentation CC à la borne «+» du interrupteur sans fil;
2) Connecter le pôle négatif de l'alimentation CC à la borne «-» du interrupteur sans fil;
3) Connecter le fil de phase de l'alimentation en CA à la borne C du interrupteur sans fil;
4) Connecter le fil de neutre de l'alimentation en CA à un câble de la lampe CA;
5) Connecter l'autre câble de la lampe CA à la borne B du interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode d'autoblocage: Seulement connecter cavalier 2(CN2).
Le fonctionnement du mode autoblocage avec l'émetteur C-1:
Presser le bouton de l'émetteur: Le relais du récepteur est activé, et la lampe connectée est allumée.
Presser le bouton encore une fois: Le relais du récepteur est désactivé, et la lampe connectée est éteinte.
2) Réglage du mode de momentané: Seulement connecter cavalier 1(CN1).
Le fonctionnement du mode momentané avec l'émetteur C-1:
Presser et maintenez le bouton de l'émetteur: Le relais du récepteur est activé, et la lampe connectée est allumée.
Relâcher le bouton: Le relais du récepteur est désactivé, et la lampe connectée est éteinte.
3) Réglage du mode d'interblocage: Ne pas connecter cavalier 1(CN1) et cavalier 2(CN2).
Le fonctionnement du mode d'interblocage avec l'émetteur C-2:
Presser le bouton A de l'émetteur: Le relais du récepteur est activé, et la lampe connectée est allumée.
Presser le bouton B de l'émetteur: Le relais du récepteur est désactivé, et la lampe connectée est éteinte.
Comment correspondre l'émetteur au récepteur:
1) Presser le bouton sur le récepteur pour 1~2 secondes, le LED de signal sur le récepteur continue de briller, ça veut dire que le récepteur entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur, si le LED de signal clignote rapidement pour 15 fois et fermé, ça veut dire que l'apprentissage est réussi.
3) Quand le récepteur est dans l'état d'apprentissage, presser le bouton d'apprentissage encore une fois, le LED de signal fermé, le processus d'apprentissage sera interrompu.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Si on souhaite que le récepteur ne travaille pas avec l'émetteur, vous pouvez supprimer tous les codes de l'émetteur qui sont stockés dans le récepteur.
Opération: Presser et maintenez le bouton d'apprentissage sur le récepteur jusqu'à ce que le LED de signal clignote lentement, relâcher le bouton, le LED garde clignotement lent. Cela signifie que tous les codes stockés ont été supprimés avec succès.
