Contenu:
1 x Récepteur: S2UA-DC-ANT3
1 x Émetteurs (Télécommande): CB-2
1 x Manuel d’utilisateur
Application:
Ce 2000 mètres CC 6V 9V 12V 24V étanche kit interrupteur télécommande sans fil avec récepteur de sortie relais 2 canaux 10A et émetteur radio.
Le kit peut longue distance contrôler CC ou CA équipements, par exemple, longue portée commande lumière extérieur, lampe de jardin, pompe, électrovanne, moteur, actionneur linéaire, vérin électrique, volet roulant, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.

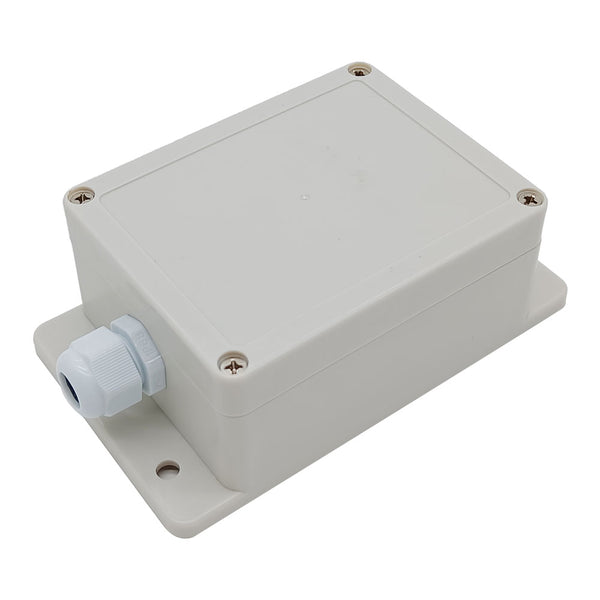

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Quatre versions de tension de fonctionnement : CC 6V, 9V, 12V, 24V en option.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
La charge maximale de chaque canal est 10A. Par exemple, 120W/12V, 60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S2UA-DC-ANT3
Tension de fonctionnement: 6VCC (modèle S2UA-DC06-ANT3), ou 9±1VCC (modèle S2UA-DC09-ANT3), ou 12±1VCC (modèle S2UA-DC12-ANT3), ou 24±2VCC (modèle S2UA-DC24-ANT3), la tension de fonctionnement doit être spécifiée lors de la commande.
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 6mA
Canal: 2 canaux
Type de sortie: Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées)
Tension de charge maximale du relais: 240VCA ou 28VCC
Courant de charge maximum du relais: 10A / chaque canal
Fils appropriés pour les bornes de connexion: 22-12 AWG
4 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage, Momentané + Autoblocage
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 88 x 80 x 18 mm
Dimension de Case: 115 x 90 x 55 mm
Paramètres de l'émetteur:
Modèle: 0021024 (CB-2)
Canal / Bouton: 2
Symbole du bouton: A, B
Voltage de travail: 9V (1 x 6F22-9V batterie)
Courant statique: 5μA
Courant de travail: 30mA
Fréquence de travail: 433.92 MHz
Mode de modulation: ASK
Distance d’émission: 1000 mètres / 3000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané, il devrait fonctionner avec un émetteur avec 2 boutons, par exemple modèle C-2 (100 mètres), CP-2 (500 mètres), CD-2 (Industrielle, 1000 mètres), ou CB-2 (1000 mètres).
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec 3 boutons, par exemple modèle C-3 (100 mètres), ou CB-3 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CB-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 2000 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal.
Utilisation:
Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes « NO » et « COM » sont Normalement Ouvert; Les bornes « NC » et « COM » sont Normalement Fermé.
Câblage:
A) Si vous voulez contrôler un lampe 12V CC, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne « L/+ » de l'interrupteur sans fil;
2) Connecter le pôle négatif de l'alimentation en CC à la borne « N/- » de l'interrupteur sans fil;
3) Connecter le pôle positif de l'alimentation en CC à la borne « NO » de l'interrupteur sans fil;
4) Connecter le pôle négatif de l'alimentation en CC à le pôle négatif de la lampe CC;
5) Connecter le pôle positif de la lampe CC à la borne « COM » de l'interrupteur sans fil.
B) Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne « L/+ » de l'interrupteur sans fil;
2) Connecter le pôle négatif de l'alimentation en CC à la borne « N/- » de l'interrupteur sans fil;
3) Connecter le fil de phase de l'alimentation en CA à la borne « NO » de l'interrupteur sans fil;
4) Connecter le fil de neutre de l'alimentation en CA à un câble pour la lampe CA;
5) Connecter un autre câble pour la lampe CA à la borne « COM » de l'interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur CB-2:
Presser et maintenez le bouton A sur l'émetteur: Le relais 1 du récepteur est activé, et la lumière 1 connectée est allumée.
Relâchez le bouton A: Le relais 1 du récepteur est désactivé, et la lumière 1 connectée est éteinte.
Presser et maintenez le bouton B sur l'émetteur: Le relais 2 du récepteur est activé, et la lumière 2 connectée est allumée.
Relâchez le bouton B: Le relais 2 du récepteur est désactivé, et la lumière 2 connectée est éteinte.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur CB-2:
Presser le bouton A de l'émetteur: le relais 1 du récepteur est activé, et la lumière 1 connectée est allumée.
Presser le bouton A encore une fois: le relais 1 du récepteur est désactivé, et la lumière 1 connectée est éteinte.
Presser le bouton B de l'émetteur: le relais 2 du récepteur est activé, et la lumière 2 connectée est allumée.
Presser le bouton B encore une fois: le relais 2 du récepteur est désactivé, et la lumière 2 connectée est éteinte.
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur CB-3:
Presser le bouton A de l'émetteur: le relais 1 du récepteur est activé, et la lumière 1 connectée est allumée; Le relais 2 du récepteur est désactivé, et la lumière 2 connectée est éteinte.
Presser le bouton B de l'émetteur: le relais 2 du récepteur est activé, et la lumière 2 connectée est allumée; Le relais 1 du récepteur est désactivé, et la lumière 1 connectée est éteinte.
Presser le bouton C de l'émetteur: le relais 1 et 2 du récepteur est désactivé, et la lumières connectée est éteinte.
4) Réglage du mode momentané (canal 1) + autoblocage (canal 2) : Presser 5 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 5 fois puis s'éteint.
Comment correspondre l'émetteur au récepteur:
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton A de l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage est réussi.
Presser ensuite sur le bouton B de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton B couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
