Application de produit:
Il convient aux variantes occasions automatiques, telles que industrielle, commercielle, maison intelligente. Via les smartphones ou l’internet, on peux utiliser l’interrupteur WIFI pour réaliser la télécommande à distance des CC et CA équipements, tel que lumière extérieur, lampe de jardin, éclairage LED, pompe, moteur, électrovanne, serrure électrique, etc.
Paramètre de produit:
Tension de travail: 6~24V CC
Sortie: sortie de relais (Normalement ouvert et normalement fermé)
Cadre de tension de fonctionnement du relais: 110~240V CA ou 0~28V CC
La gamme de fils auxquels les terminaux peuvent être connectés: 22-12 AWG
Canal: 3 canaux
Mode de travail: autoblocage
Courant de statique: ≤6mA
Température de travai: -20°C~+ 70°C
Charge maximale: 10A/canal
Dimension PCB: 93 x 45 x 19mm
Dimension de boîte: 115 x 90 x 42 mm
Caractères deproduit:
Connectez-vous à Internet via le signal WIFI du routeur sans fil.
Contrôlé par application smartphone, pas de limite de distance.
Sortie relais: Le terminal de sortie est NO / NC et peut être utilisé pour contrôler un équipement CC ou CA.
Il existe des ports de interrupteur manuels: vous pouvez connecter un interrupteur manuel ou un autre équipement pour contrôler l'interrupteur WiFi.
Comporter une protection contre les inversions de courant et contre les surintensités.
Deux applications pour Android et iOS sont disponibles etgraduites.
La version Android de l'application prend en charge les appareils mobiles Android ou tablettes Android.
La version iOS de l'application prend en charge les iPhones, iPads ou iPods Touchs.
L'APP prend en charge l'anglais, le français, l'allemand, l'espagnol, le russe et de nombreuses autres langues.
Fonction de chronométrage: Vous pouvez configurer l'appareil pour qu'il s'exécute automatiquement à différents moments de la journée.
Prend en charge les paramètres de scène personnalisés, ou vous pouvez contrôler automatiquement sans téléphone.
Avec la fonctionnalité de partage, vous pouvez partager cet appareil avec d'autres téléphones pour contrôler ensemble.
Utilisation de produit:
A. Pour l'installation, l'enregistrement et l'utilisation de l'APP, s'il vous plaît vérifier le manuel de l'APP.
B. Contrôler CC équipements, connectez l'appareil conformément au schéma de connexion, comme indiqué ci-dessous:
Câblage:
1) Connecter le pôle positif de l'alimentation en CC à la borne « + » du interrupteur WiFi;
2) Connecter le pôle négatif de l'alimentation en CC à la borne « - » du interrupteur WiFi;
3) Connecter le pôle positif de l'alimentation en CC à la borne « NO » de l'interrupteur WiFi;
4) Connecter le pôle négatif de l'alimentation en CC à le pôle négatif de la lampe CC;
5) Connecter le pôle positif de la lampe CC à la borne « COM » de l'interrupteur WiFi.

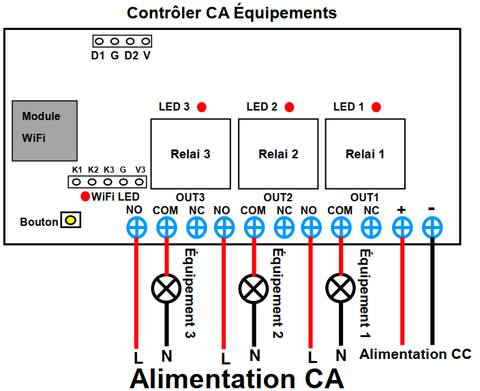

C. Contrôler CA équipements, connectez l'appareil conformément au schéma de connexion, comme indiqué ci-dessous:
Câblage:
1) Connecter le pôle positif de l'alimentation en CC à la borne « + » du interrupteur WiFi;
2) Connecter le pôle négatif de l'alimentation en CC à la borne « - » du interrupteur WiFi;
3) Connecter le fil de phase de l'alimentation CA à la borne « NO » du interrupteur WiFi;
4) Connecter le fil neutre de l'alimentation CA à un câble de la lampe CA;
5) Connecter un autre câble pour la lampe CA à la borne « COM » de l'interrupteur WiFi.
D. Opération
Presser sur le bouton 1 de l'APP, le relais 1 est activé (les deux terminaux « NO » et « COM » de OUT1 sont connectés, les deux terminaux « NC » et « COM » sont déconnectés), et l'appareil connecté fonctionne.
Presser sur le bouton 1 de l'APP encore une fois, le relais 1 est désactivé (les deux terminaux « NC » et « COM » de OUT1 sont connectés, les deux terminaux « NO » et « COM » sont déconnectés), et l'appareil connecté cesse de fonctionner.
Presser sur le bouton 2 de l'APP, le relais 2 est activé (les deux terminaux « NO » et « COM » de OUT2 sont connectés, les deux terminaux « NC » et « COM » sont déconnectés), et l'appareil connecté fonctionne.
Presser sur le bouton 2 de l'APP encore une fois, le relais 2 est désactivé (les deux terminaux « NC » et « COM » de OUT2 sont connectés, les deux terminaux « NO » et « COM » sont déconnectés), et l'appareil connecté cesse de fonctionner.
Presser sur le bouton 3 de l'APP, le relais 3 est activé (les deux terminaux « NO » et « COM » de OUT3 sont connectés, les deux terminaux « NC » et « COM » sont déconnectés), et l'appareil connecté fonctionne.
Presser sur le bouton 3 de l'APP encore une fois, le relais 3 est désactivé (les deux terminaux « NC » et « COM » de OUT3 sont connectés, les deux terminaux « NO » et « COM » sont déconnectés), et l'appareil connecté cesse de fonctionner.
E. Fonction manuelle:
Vous pouvez connecter trois interrupteurs manuels de momentané de deux pieds aux terminaux « K1 » et « G », « K2 » et « G », « K3 » et « G » pour contrôler les trois relais.
Lorsque l'interrupteur manuel 1 est utilisé pour connecter les terminaux « K1 » et « G », le relais 1 est activé et l'appareil connecté fonctionne.
Lorsque l’interrupteur manuel 1 est utilisé pour déconnecter les terminaux « K1 » et « G », le relais 1 est désactivé et l'appareil connecté cesse de fonctionner.
Lorsque l'interrupteur manuel 2 est utilisé pour connecter les terminaux « K2 » et « G », le relais 2 est activé et l'appareil connecté fonctionne.
Lorsque l’interrupteur manuel 2 est utilisé pour déconnecter les terminaux « K2 » et « G », le relais 2 est désactivé et l'appareil connecté cesse de fonctionner.
Lorsque l'interrupteur manuel 3 est utilisé pour connecter les terminaux « K3 » et « G », le relais 3 est activé et l'appareil connecté fonctionne.
Lorsque l’interrupteur manuel 3 est utilisé pour déconnecter les terminaux « K3 » et « G », le relais 3 est désactivé et l'appareil connecté cesse de fonctionner.
