Contenu:
1 x Récepteur: S1FC-DC12
1 x Émetteur: CP-3
1 x manuel d'utilisation
Application:
Ce longue distance 500 mètres CC 12V 24V 10A kit interrupteur télécommande sans fil avec récepteur radio et émetteur, pour longue portée commande un moteur à courant continu tourner dans la direction positive ou inverse.
Il peut être utilisé dans les volets roulants, portes roulantes, écrans de projection, des auvents, des convoyeurs ou d'autres appareils et équipements avec les moteurs CC.
Caractéristiques:
Télécommande sans fil, facile à installer.
Alimentation universelle: CC 12~36V.
Avec bornes des commande de course: Vous pouvez connecter des interrupteurs de course ou des capteurs pour arrêter le moteur.
Avec bornes des commande filaire: Vous pouvez connecter des interrupteur manuels ou de dispositifs externes (avecle signal de sortie de niveau faible, tels que les capteurs) pour contrôler le moteur.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

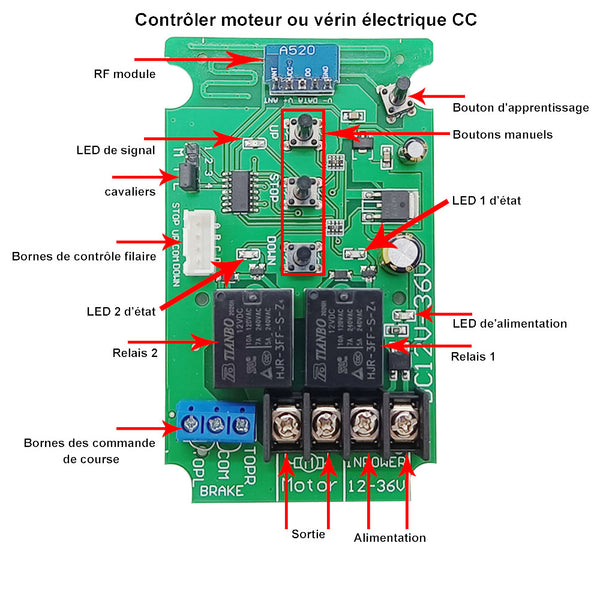

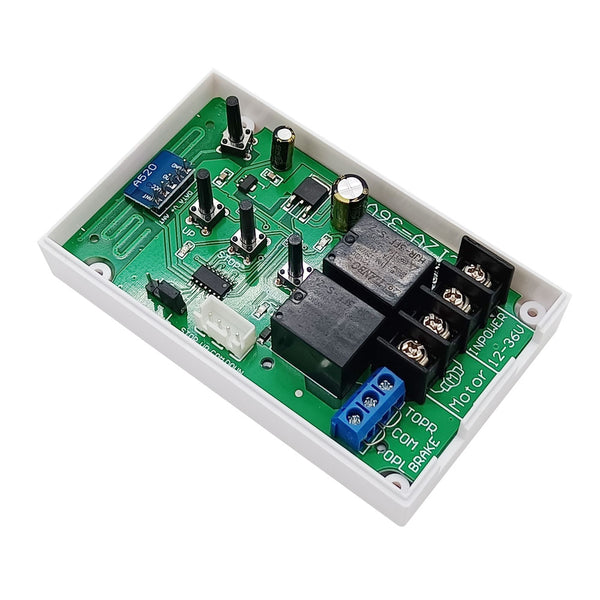

Paramètres du récepteur:
Modèle: S1FC-DC12
Alimentation (Tension de Fonctionnement): DC12V~36V
Sortie: DC12V~36V
Canaux: 1 Canal
Modes de contrôle: Interblocage et Momentané.
Courant statique: ≤ 6mA
Courant maximal de travail: 10A, donc courant maximal du moteur de démarrage ne peut pas dépasser 10A.
Fréquence de travail: 433.92MHz
Température d’opération: -20 ° C ~+70 ° C
Dimension de PCB: 94mm x 56mm x 24mm
Dimension de Boîtier: 100mm x 61mm x 30mm
Paramètres du l'émetteur:

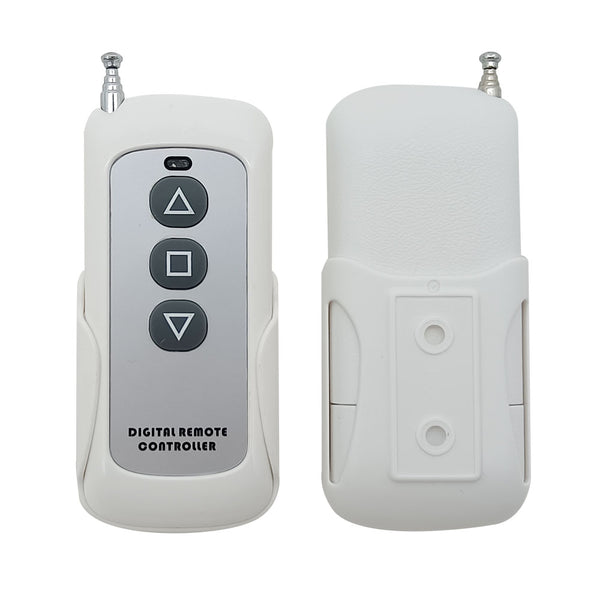

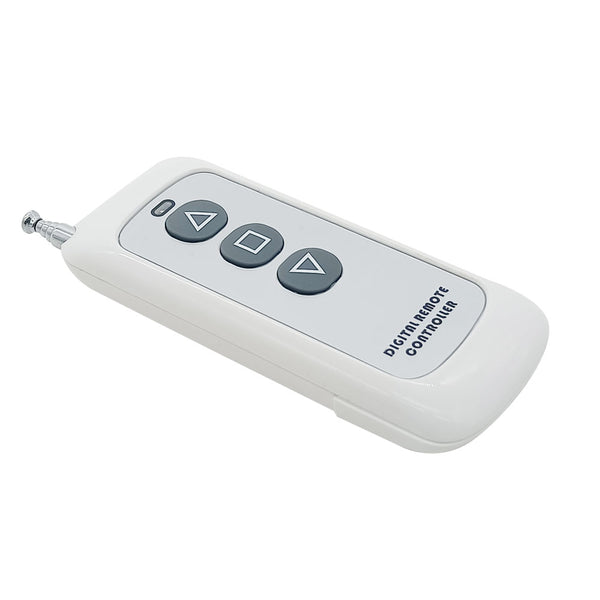

Modèle: CP-3
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie)
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 500m / 300ft (théoriquement )
Mode de modulation : ASK
Température d’opération : -20 ° C ~+70 ° C
Dimension unitaire : 92mm x 40mm x 15mm
Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode momentané, il devrait fonctionner avec un émetteur avec 2 bouton, par exemple modèle C-2-2 (100 mètres), CV-2-2 (500 mètres), ou CB-2 (1000 mètres) etc.
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec 3 ou 4 bouton, par exemple modèle C-3-2 (100 mètres), CV-4-2 (500 mètres) ou CB-3-2 (1000 mètres) etc.
Gamme de travail:
Avec un émetteur (par exemple CP-3) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-3-2.

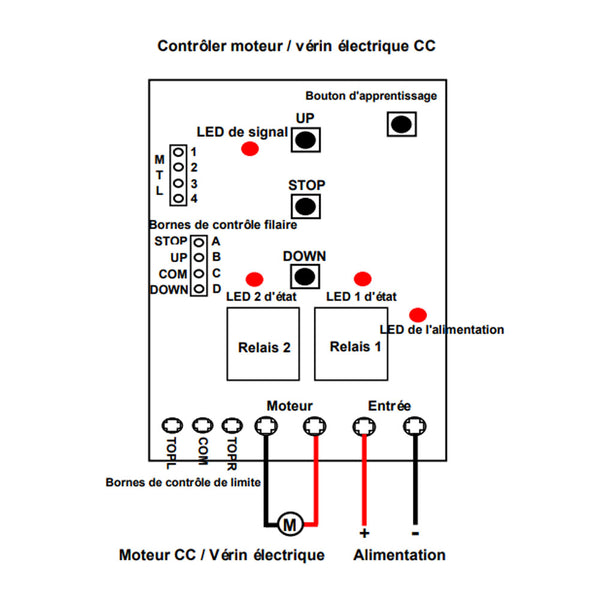

Réglage les modes différents de contrôle:
1) Réglage du mode de Interblocage: Connecter cavalier 3 et cavalier 4.
1-1) Bouton du récepteur:
Presser le bouton ▲du récepteur: Le moteur du récepteur tourne dans le sens direct.
Presser le bouton ▼du récepteur: Le moteur du récepteur tourne dans le sens inverse.
Presser le bouton ■ du récepteur: Fermer le moteur.
1-2) Bouton de l'émetteur (avec émetteur CP-3):
Presser le bouton ▲de l'émetteur: Le moteur du récepteur tourne dans le sens direct.
Presser le bouton ▼de l'émetteur: Le moteur du récepteur tourne dans le sens inverse.
Presser le bouton ■ de l'émetteur: Fermer le moteur.
2) Réglage du mode de momentané: Connecter cavalier 1 et cavalier 2.
2-1) Bouton du récepteur:
Presser et maintenez le bouton▲du récepteur: Le moteur du récepteur tourne dans le sens direct.
Relâcher le bouton▲du récepteur: Fermer le moteur.
Presser et maintenez le bouton▼du récepteur: Le moteur du récepteur tourne dans le sens inverse.
Relâcher le bouton▼du récepteur: Fermer le moteur.
2-2) Bouton de l'émetteur (avec émetteur CP-3):
Presser et maintenez le bouton▲de l'émetteur: Le moteur du récepteur tourne dans le sens direct.
Relâcher le bouton▲de l'émetteur: Fermer le moteur.
Presser et maintenez le bouton▼de l'émetteur: Le moteur du récepteur tourne dans le sens inverse.
Relâcher le bouton▼de l'émetteur: Fermer le moteur.
Les bornes des commande de course:
Les bornes des commande de course TOPR, COM et TOPL sont normalement Fermé, vous pouvez connecter des interrupteurs de course ou des capteurs (normalement Fermé) aux bornes TOPR, COM et TOPL, puis vous pouvez utiliser des interrupteurs de course ou des capteurs pour arrêter le moteur.
Quand le moteur tourne dans le sens direct, si déconnecter deux bornes TOPR et COM, le moteur arrêtera automatiquement.
Quand le moteur tourne dans le sens inverse, si déconnecter deux bornes TOPR et COM, le moteur arrêtera automatiquement.
Bornes des commande filaire:
Vous pouvez connecter les interrupteurs manuels aux bornes COM, UP et Signal DOWN, STOP, puis vous pouvez utiliser le interrupteur manuel pour contrôler le récepteur.
1) Le mode de Interblocage:
Quand connecter les bornes COM et UP,le moteur tourne dans le sens direct, et quand déconnecter les bornes COM et STOP, fermer le moteur.
Quand connecter les bornes COM et DOWN,le moteur tourne dans le sens inverse, et quand déconnecter les bornes COM et STOP, fermer le moteur.
2) Le mode de momentané:
Quand connecter les bornes COM et UP,le moteur tourne dans le sens direct, et quand déconnecter les bornes COM et UP, fermer le moteur.
Quand connecter les bornes COM et DOWN,le moteur tourne dans le sens inverse, et quand déconnecter les bornes COM et DOWN, fermer le moteur.
