Application:
Cet kit interrupteur télécommande sans fil pour moteur CC inclus un RF émetteur et deux récepteurs radio. Vous pouvez utiliser un émetteur pour télécommander deux moteurs CC (CC 12V/24V) tournent dans la direction positive ou inverse. Vous pouvez aussi connecter deux interrupteurs de fin de course à chaque récepteur et les utiliser pour arrêter la rotation du moteur.
Il convient pour rideaux / portes, écrans de projection, auvents, convoyeurs ou autres appareils et mécaniques avec CC12V/24V moteur.
Caractéristiques:
Télécommande sans fil, facile à installer.
2 versions de tension de fonctionnement: CC12V, 24V en option.
Avec bornes de contrôle de limite: Vous pouvez connecter des interrupteurs de fin de course ou des capteurs pour arrêter le moteur.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

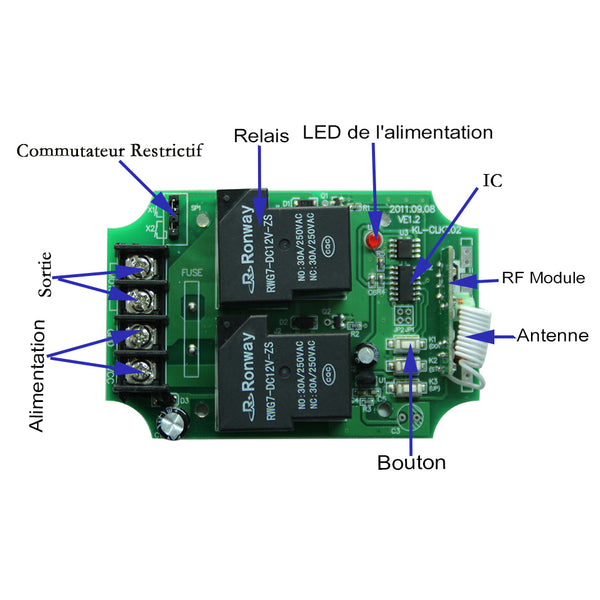

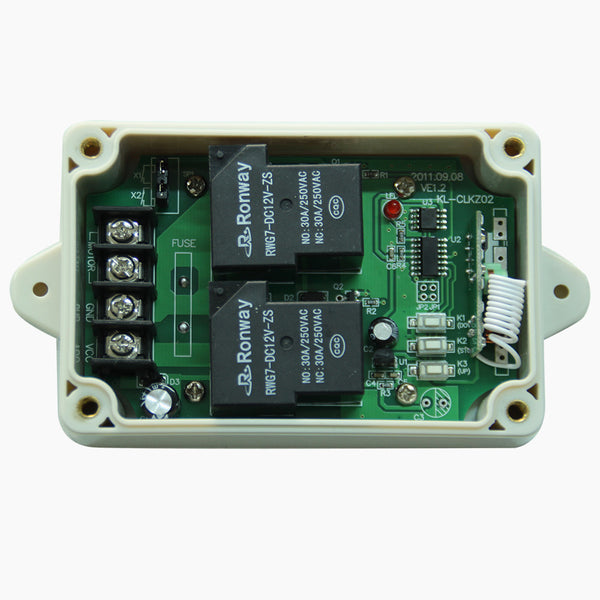

Paramètres du récepteur:
Modèle: S1PF3-DC12
Tension d’alimentation: CC12V±1V (S1PF3-DC12), CC24V±1V (S1PF3-DC24)
Sortie: CC12V (S1PF3-DC12), CC24V (S1PF3-DC24)
Modes de contrôle: Interblocage et Momentané.
Fréquence de travail: 433.92MHz
Canaux: 1 CH, il peut travailler avec 1 moteur
Courant statique: ≤ 6mA
Courant maximal de travail: 30A / chaque canal, donc courant maximal du moteur de démarrage ne peut pas dépasser 30A.

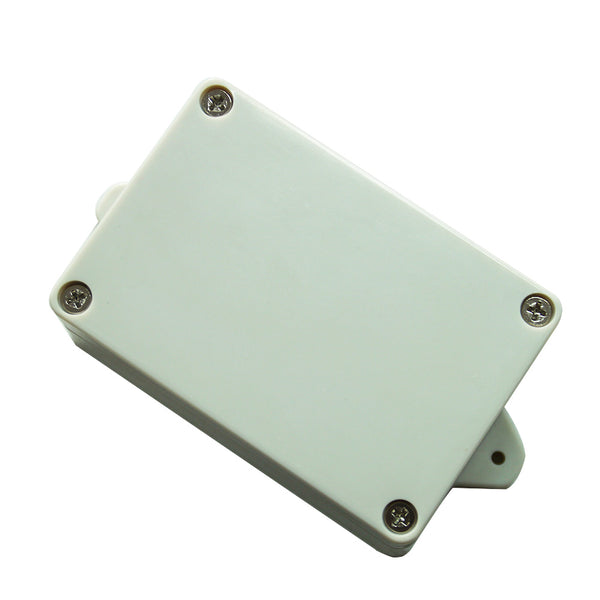

Dimension de Boîtier: 100mm x 67mm x 39mm

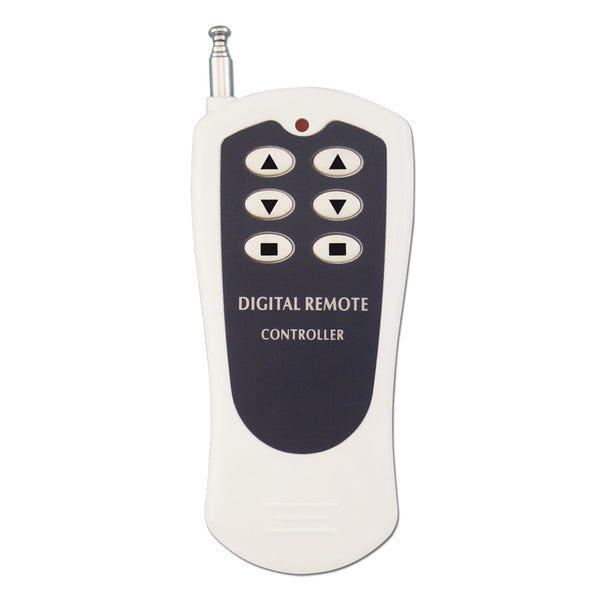

Émetteur:
Modèle: 0021052(CV-6-2)
Canal/bouton: 6
Symbole de bouton: ▲, ▲, ▼, ▼, ■, ■
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 110mm x 50mm x18mm
Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs. par exemple modèle CV-6-2 (500M), or CB-6 (1000M)
Gamme de travail:
Avec un émetteur (par exemple CV-6-2) pour former un système complet, le maximum distance de travailpeut arriver jusqu'à 500M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez réglager une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB-6.
Réglage les modes différents de contrôle:
1) Réglage du mode de Interblocage: Connecter cavalier JP1.
1-1) Bouton du récepteur:
Presser le bouton « K3 » du récepteur: le moteur tourne dans le sens positive.
Presser le bouton « K2 » du récepteur: le moteur tourne dans le sens inverse.
Presser le bouton « K1 » du récepteur: fermer le moteur.
1-2) Bouton de l'émetteur (avec émetteur CV-6-2):
Presser le bouton ▲ à gauche: le moteur 1 tourne dans le sens positive.
Presser le bouton ▼ à gauche: le moteur 1 tourne dans le sens inverse.
Presser le bouton ■ à gauche: fermer le moteur 1.
Presser le bouton ▲ sur la droite: le moteur 2 tourne dans le sens positive.
Presser le bouton ▼ sur la droite: le moteur 2 tourne dans le sens inverse.
Presser le bouton ■ sur la droite: fermer le moteur 2.
2) Réglage du mode de momentané: Connecter cavalier JP2.
2-1) Bouton du récepteur:
Presser et maintenez le bouton « K3 » du récepteur: le moteur tourne dans le sens positive.
Relâcher le bouton « K3 » du récepteur: fermer le moteur.
Presser et maintenez le bouton « K1 » du récepteur: le moteur tourne dans le sens inverse.
Relâcher le bouton « K1 » du récepteur: fermer le moteur.
2-2) Bouton de l'émetteur (avec émetteur CV-6-2):
Presser et maintenez le bouton ▲ à gauche: le moteur 1 tourne dans le sens positive. Relâcher le bouton ▲ à gauche, fermer le moteur 1.
Presser et maintenez le bouton ▼ à gauche: le moteur 1 tourne dans le sens inverse. Relâcher le bouton ▼ à gauche, fermer le moteur 1.
Presser et maintenez le bouton ▲ sur la droite: le moteur 2 tourne dans le sens positive. Relâcher le bouton ▲ sur la droite, fermer le moteur 2.
Presser et maintenez le bouton ▼ sur la droite: le moteur 2 tourne dans le sens inverse. Relâcher le bouton ▼ sur la droite, fermer le moteur 2.

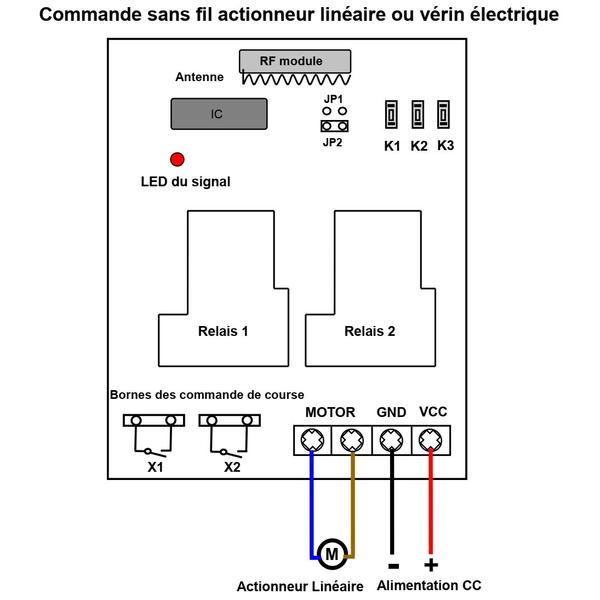

Fonction restrictive:
Vous pouvez connecter deux commutateurs restrictifs aux bornes “X1”et “X2”, si le commutateur restrictif “X1” ou “X2” a connecté, le moteur se tournera; si le commutateur restrictif “X1” ou “X2” a déconnecté, le moteur s’arrêtera automatiquement. Cela signifie que quand le commutateur restrictif “X1” a connecté, le moteur tourne dans la direction positive; quand le commutateur restrictif “X1” a déconnecté, le moteur s’arrêtera automatiquement. Quand le commutateur restrictif “X2” a connecté, le moteur tourne dans la direction inverse; quand le commutateur restrictif “X2” a déconnecté, le moteur s’arrêtera automatiquement.
Contenu:
2 x Récepteur: S1PF3-DC12 / S1PF3-DC24
1 x Émetteur (Télécommande): CV-6-2
1 x Manuel d’utilisateur
