Application:
Ce longue distance 500 mètres kit interrupteur télécommande sans fil avec 2 Canaux CC 12V 24V 30A étanche récepteur radio et émetteur.
Il peut longue portée contrôler la rotation direction positive et inverse du moteur à courant continu.
Il peut être utilisé dans les volets roulants, portes roulantes, écrans de projection, des auvents, des convoyeurs ou d'autres appareils et équipements avec les moteurs CC.
Caractéristiques:
Télécommande sans fil, facile à installer.
2 versions de tension de fonctionnement: CC12V, 24V en option.
Avec bornes de contrôle de limite: Vous pouvez connecter des interrupteurs de fin de course ou des capteurs pour arrêter le actuateur linéaire.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

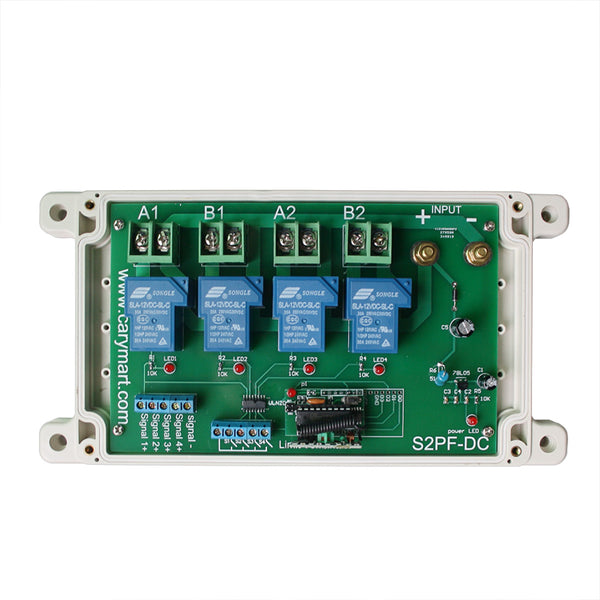

Paramètres du récepteur:
Modèle: S2PF-DC12 / S2PF-DC24
Tension d’alimentation: CC12V±1V (S2PF-DC12), CC24V±1V (S2PF-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Sortie: CC12V (S2PF-DC12), CC24V (S2PF-DC24)
Canaux: 2 voies
Modes de contrôle: Interblocage et Momentané.
Courant statique: ≤ 6mA
Courant maximal de travail: 30A / chaque canal, donc courant maximal du moteur de démarrage ne peut pas dépasser 30A.
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 170 x 100 x 18mm (6.7x 4.0 x 0.7 pouces)

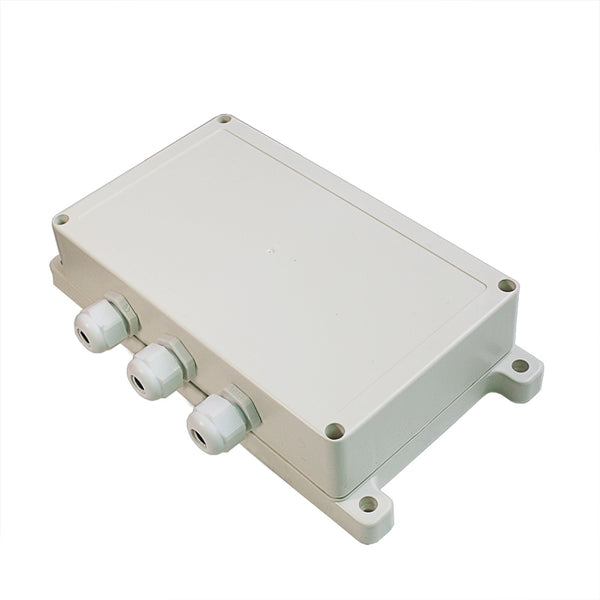

Dimension de Case: 200 x 120 x 53 mm (7.9x 4.0 x 2.0 pouces)

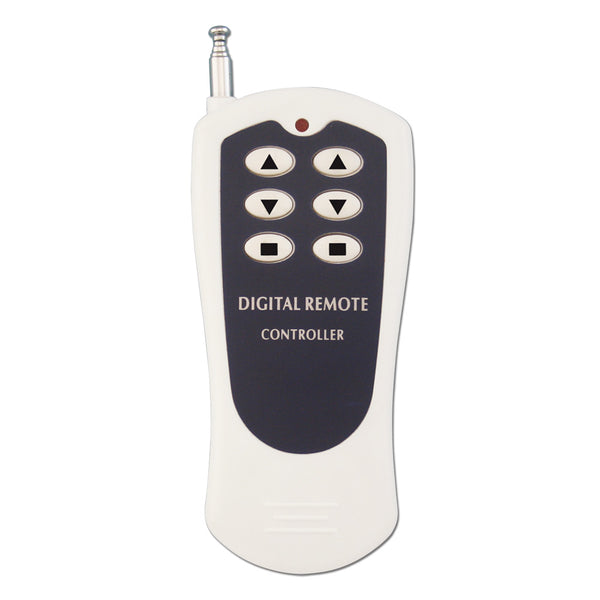

Émetteur:
Modèle: 0021052 (CV-6-2)
Canal/bouton: 6
Symbole de bouton: ▲, ▲, ▼, ▼, ■, ■
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500 mètres / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 110mm x 50mm x18mm
Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs. par exemple modèle CV-6-2 (500 mètres), or CB-6 (1000 mètres)
Gamme de travail:
Avec un émetteur (par exemple CV-6-2) pour former un système complet, le maximum distance de travailpeut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez réglager une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB-6.
Réglage les modes différents de contrôle:
1) Réglage du mode de Interblocage (avec émetteur CV-6-2): Déconnecter Cavalier-1 (CN1) ou Cavalier-2 (CN2)
Presser le bouton ▲ sur la gauche: le moteur 1 tourne dans la direction positive.
Presser le bouton ▼ sur la gauche: le moteur 1 tourne dans la direction inverse.
Presser le bouton ■ sur la gauche: le moteur 1 s’arrête de tourner.
Presser le bouton ▲ sur la droite: le moteur 2 tourne dans la direction positive.
Presser le bouton ▼ sur la droite: le moteur 2 tourne dans la direction inverse.
Presser le bouton ■ sur la droite: le moteur 2 s’arrête de tourner.
2) Réglage du mode de momentané (avec émetteur CV-6-2): Connecter Cavanier-1 (CN1).
Presser et maintenez le bouton ▲ sur la gauche: le moteur 1 tourne dans la direction positive.
Relâcher le bouton ▲ sur la gauche: le moteur 1 s’arrête de tourner.
Presser et maintenez le bouton ▼ sur la gauche: le moteur 1 tourne dans la direction inverse.
Relâcher le bouton ▼ sur la gauche: le moteur 1 s’arrête de tourner.
Presser et maintenez le bouton ▲ sur la droite: le moteur 2 tourne dans la direction positive.
Relâcher le bouton ▲ sur la droite: le moteur 2 s’arrête de tourner.
Presser et maintenez le bouton ▼ sur la droite: le moteur 2 tourne dans la direction inverse.
Relâcher le bouton ▼ sur la droite: le moteur 2 s’arrête de tourner.

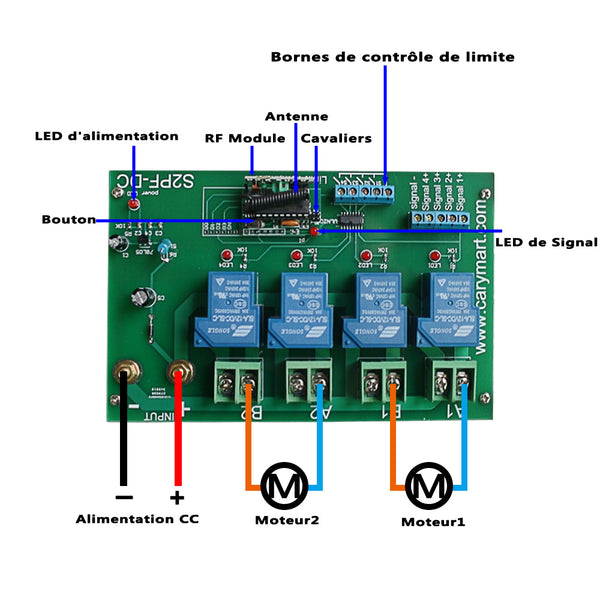

Bornes de contrôle de limite:
Les bornes de contrôle de limite S1, S2, S3, S4 et COM sont normalement ouvertes, vous pouvez connecter des interrupteurs de fin de course ou des capteurs (type normalement ouvert) aux bornes S1, S2, S3 et S4, puis vous pouvez utiliser des interrupteurs de fin de course ou des capteurs pour commande l'arrêt du moteur électrique.
Contenu:
1 x Récepteur: S2PF-DC12 / S2PF-DC24
1 x Émetteur (Télécommande): CV-6-2
1 x Manuel d’utilisateur
