Contenu:
1 x Récepteur: S1PF-DC12 / S1PF-DC24
1 x Émetteur (Télécommande): CP-3
1 x Manuel d’utilisateur
Application:
Ce kit interrupteur télécommande sans fil longue distance avec récepteur radio et émetteur est utilisé pour contrôler 12V 24V moteur à courant continu tourner dans la direction positive ou inverse.
Caractéristiques:
Télécommande sans fil, facile à installer.
2 versions de tension de fonctionnement: CC12V, 24V en option.
Avec bornes des commande de course: Vous pouvez connecter des interrupteurs de fin de course ou des capteurs pour arrêter le moteur.
Avec bornes des commande manuelle câblées: vous pouvez connecter des micro-interrupteurs pour contrôler moteur CC.
Vous pouvez utiliser l'émetteur (la télécommande) pour contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

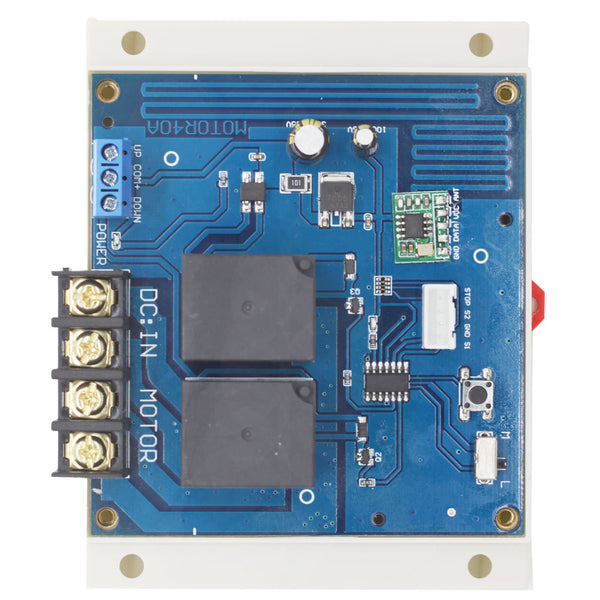

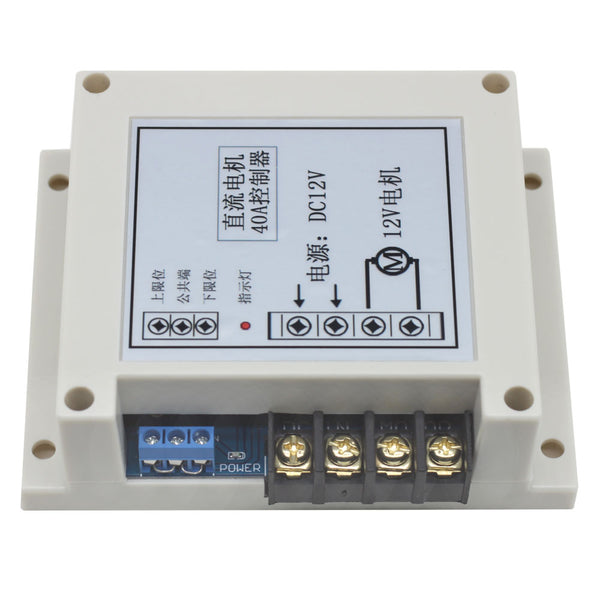

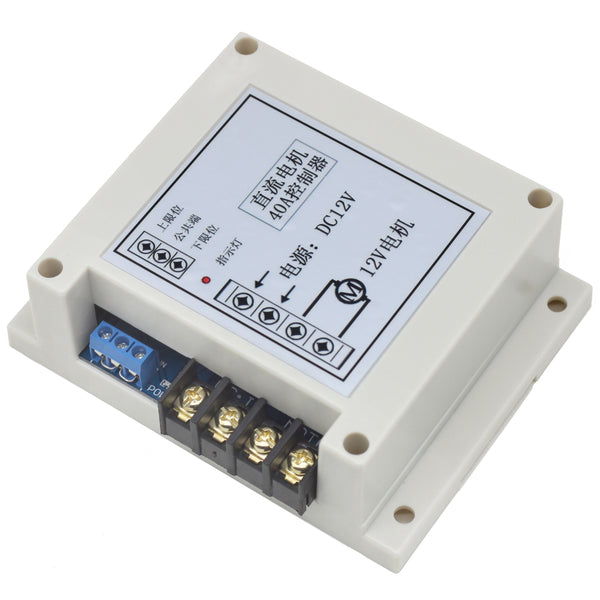

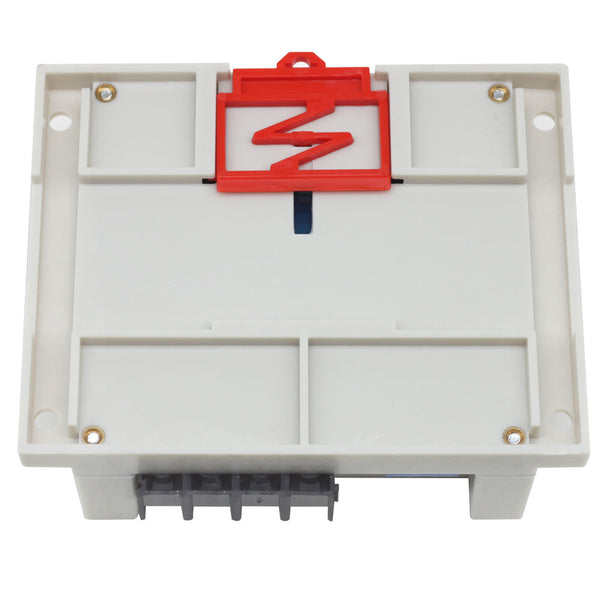

Paramètres de Récepteur:
Modèle: S1PF-DC12 / S1PF-DC24
Tension de fonctionnement: 12±1VCC (modèle S1PF-DC12), ou 24±2VCC (modèle S1PF-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 10mA
Courant maximal de travail: 40A, donc le courant de démarrage maximal du moteur CC ne peut pas dépasser 40A.
Gamme de fils pour les bornes: 22-12 AWG
2 Modes Sélectionnables: Interblocage, Momentané
Température de fonctionnement: -20°C ~ +70°C
Dimension de Case: 115 x 95 x 40 mm (4.5 x 3.7 x 1.6 pouces)

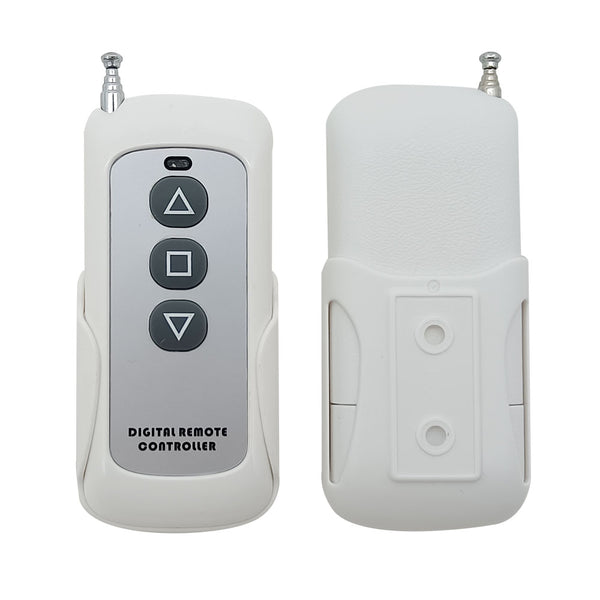

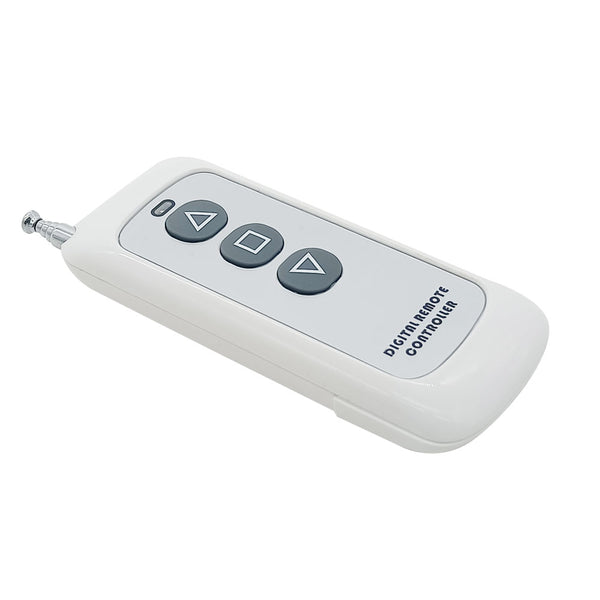

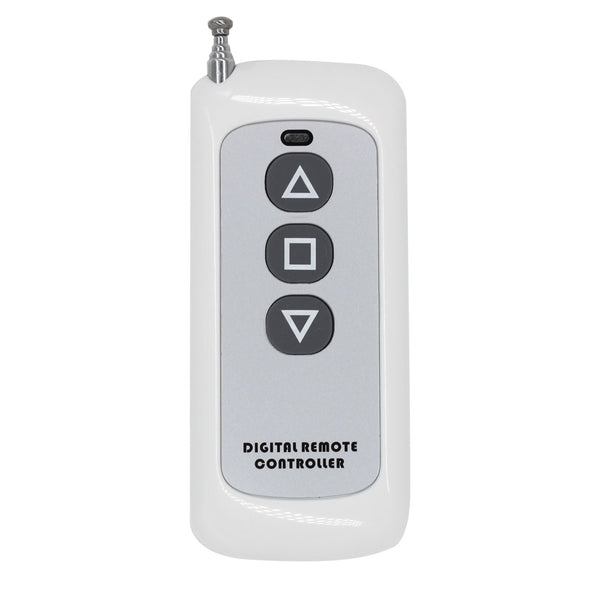

Paramètres de Émetteur:
Modèle: CP-3
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie)
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 500m / 300ft (théoriquement )
Mode de modulation : ASK
Température d’opération : -20 ° C ~+70 ° C
Dimension unitaire : 92mm x 40mm x 15mm
Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs. par exemple modèle CP-3 (500 mètres), or CB-3-2 (1000 mètres)
Gamme de travail:
Avec un émetteur (par exemple CP-3) pour former un système complet, le maximum distance de travailpeut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez réglager une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB-3-2.
Utilisation:
Le récepteur peut être utilisé pour contrôler un actionneur linéaire en CC 12V / 24V. Si l'alimentation de ces équipements est de 12VCC, vous devez choisir le récepteur avec la même version 12VCC; et si l'alimentation de ces équipements est de 24VCC, vous devez choisir le récepteur avec la même version 24VCC
Réglage les modes différents de contrôle:
1) Réglage du mode d'interblocage: Tournez le interrupteur de mode du récepteur sur «L».
Le fonctionnement par l'émetteur, tel que CP-3:
Presser le bouton ▲ de l'émetteur: le moteur tourne dans le sens positif.
Presser le bouton ▼ de l'émetteur: le moteur tourne dans le sens inverse.
Presser le bouton ■ de l'émetteur: le moteur s'arrête.
2) Réglage du mode momentané: Tournez le interrupteur de mode du récepteur sur «M».
Le fonctionnement par l'émetteur, tel que CP-3:
Presser et maintenez le bouton ▲ de l'émetteur: le moteur tourne dans le sens positif.
Relâcher le bouton ▲: le moteur s'arrête.
Presser et maintenez le bouton ▼ de l'émetteur: le moteur tourne dans le sens inverse.
Relâcher le bouton ▼: le moteur s'arrête.
Les bornes des commande de course:
Le récepteur a des bornes des commande de course, et vous pouvez connecter des appareils externes (avec contact normalement fermé), tels que des capteurs, des interrupteurs de fin de course aux bornes des commande de course, puis les utiliser pour arrêter le moteur CC.
Par exemple, vous pouvez connecter deux interrupteurs de fin de course normalement fermés aux bornes «COM» et «UP», et connecter un autre interrupteur de fin de course normalement fermé aux bornes «COM» e t«DOWN».
Lorsque le moteur tourne dans le sens positif, si deux bornes «COM» et «UP» sont déconnectées, le moteur s'arrêtera automatiquement.
Lorsque le moteur tourne dans le sens de l'inversion, si deux bornes «COM» et «DOWN» sont déconnectées, le moteur s'arrête automatiquement.
Les bornes des commande filaire:
Le récepteur a des bornes de commande filaire, et vous pouvez connecter des appareils externes (avec un contact normalement ouvert), tels que des interrupteurs manuels à des bornes de commande filaire, puis les utiliser pour contrôler moteur CC. Par exemple, vous pouvez connecter trois interrupteurs manuels aux bornes de commande filaire «STOP», «S1», «COM» et «S2» selon le schéma de câblage suivant.
1) Mode d'interblocage:
Lorsque vous connectez deux bornes «S1» et «COM», le moteur tourne dans le sens positif. Et lorsque vous connectez deux bornes «STOP» et «COM», le moteur s'arrête.
Lorsque vous connectez deux bornes «S2» et «COM», le moteur tourne en sens inverse. Et lorsque vous connectez deux bornes «STOP» et «COM», le moteur s'arrête.
2) Mode momentané:
Lorsque vous connectez deux bornes «S1» et «COM», le moteur tourne dans le sens positif. Et lorsque vous déconnectez deux bornes «S1» et «COM», le moteur s'arrête.
Lorsque vous connectez deux bornes «S2» et «COM», le moteur tourne en sens inverse. Et lorsque vous déconnectez deux bornes «S2» et «COM», le moteur s'arrête.
