Application:
Ce CC 12V 24V 30A kit interrupteur télécommande sans fil longue distance avec récepteur radio et émetteur, pour longue portée commande un moteur à courant continu tourner dans la direction positive ou inverse.
Il peut être utilisé dans les volets roulants, portes roulantes, écrans de projection, des auvents, des convoyeurs ou d'autres appareils et équipements avec les moteurs CC.
Caractéristiques:
Télécommande sans fil, facile à installer.
2 Versions de tension de fonctionnement: CC12V, 24V en option.
Avec bornes des commande de course: Vous pouvez connecter des interrupteurs de fin de course ou des capteurs pour arrêter le moteur.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

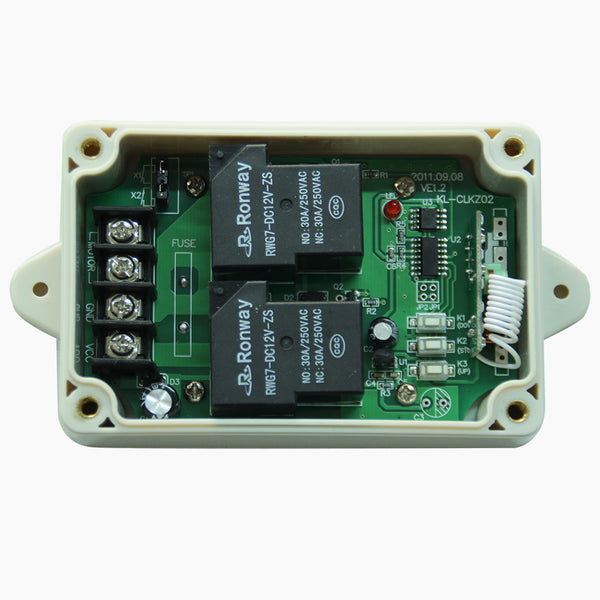

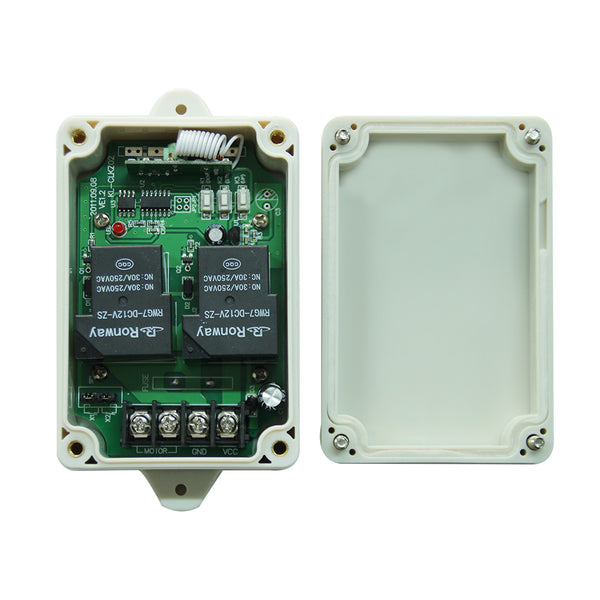

Paramètres du récepteur:
Modèle: S1PF3-DC12
Tension d’alimentation: CC12V±1V (S1PF3-DC12), CC24V±1V (S1PF3-DC24)
Sortie: CC12V (S1PF3-DC12), CC24V (S1PF3-DC24)
Modes de contrôle: Interblocage et Momentané.
Fréquence de travail: 433.92MHz
Canaux: 1 CH
Courant statique: ≤ 6mA
Courant maximal de travail: 30A, donc courant maximal du moteur de démarrage ne peut pas dépasser 30A.

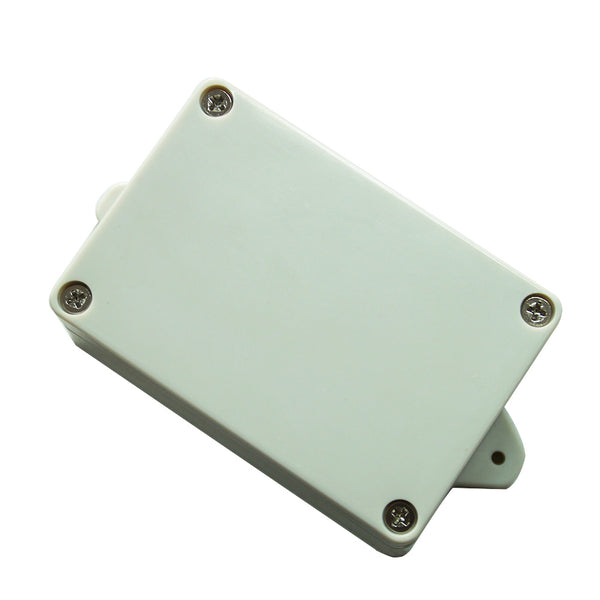

Dimension de Boîtier: 100mm x 67mm x 39mm

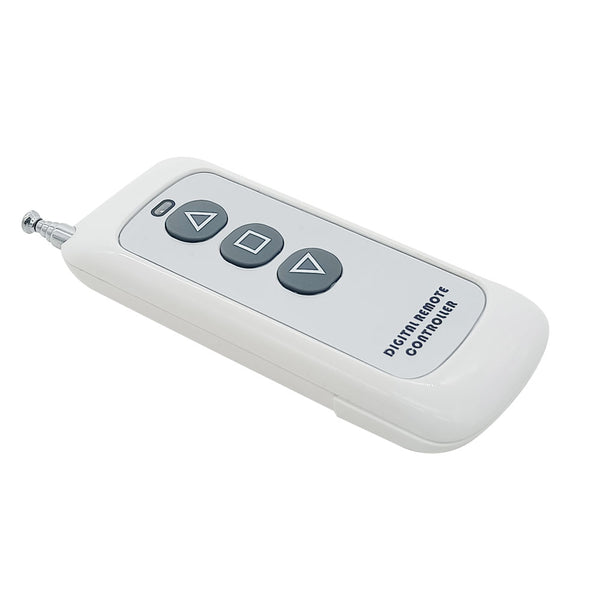

Paramètres du l'émetteur:
Modèle: CWC-3L
Etanche
Canal/bouton: 3
Symbole de bouton: ▲,▼, ●

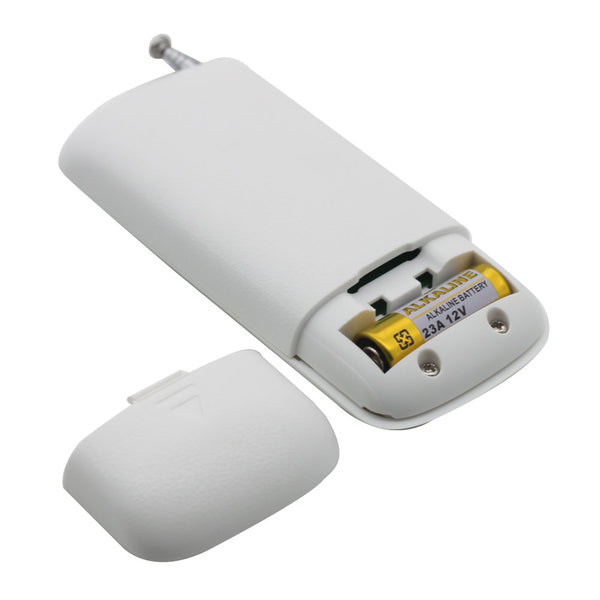

Voltage de travail: 12V (1 x 27A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 4mA
Distance d’émission: 50 mètres / 150ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~+70 ° C
Dimension unitaire: 58mm x 30mm x 12mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs, par exemple modèle CWC-3L (Type de code d'apprentissage, 50 mètres), C-3-2 (100 mètres), or CB-3-2 (1000 mètres) etc.
Gamme de travail:
Avec un émetteur (par exemple CWC-3L) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 50 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-3-2.
Réglage les modes différents de contrôle:
1) Réglage du mode de Interblocage (fonctionne avec l'émetteur CWC-3L): Connecter cavalier S1.
Presser le bouton « K3 » du récepteur ou le bouton ▲ de l'émetteur: Le moteur du récepteur tourne dans le sens direct.
Presser le bouton « K1 » du récepteur ou le bouton ▼ de l'émetteur: Le moteur du récepteur tourne dans le sens inverse.
Presser le bouton « K2 » du récepteur ou le bouton ● de l'émetteur: Fermer le moteur.
2) Réglage du mode de momentané (fonctionne avec l'émetteur CWC-3L): Connecter cavalier S2.
Presser et maintenez le bouton « K3 » du récepteur ou le bouton ▲ de l'émetteur: Le moteur du récepteur tourne dans le sens direct;
Relâcher le bouton « K3 » du récepteur ou le bouton ▲ de l'émetteur: Fermer le moteur.
Presser et maintenez le bouton « K1 » du récepteur ou le bouton ▼ de l'émetteur: Le moteur du récepteur tourne dans le sens inverse;
Relâcher le bouton « K1 » du récepteur ou le bouton ▼ de l'émetteur: Fermer le moteur.
Fonction restrictive:

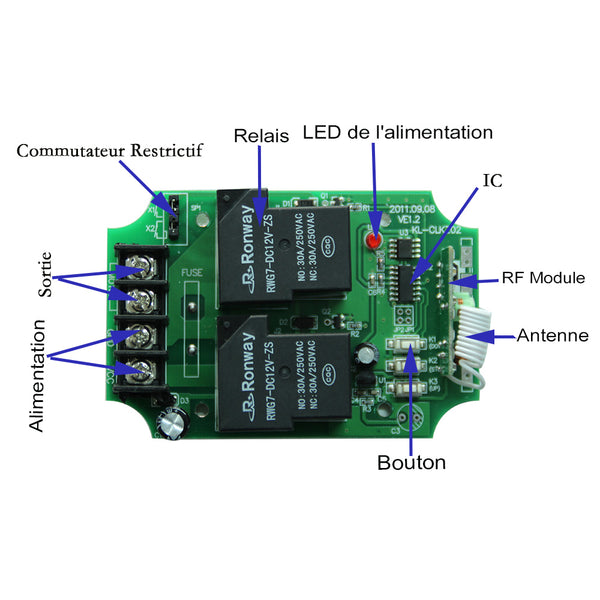

Vous pouvez connecter deux commutateurs restrictifs aux bornes “X1”et “X2”, si le commutateur restrictif “X1” ou “X2” a connecté, le travail de moteur; si le commutateur restrictif “X1” ou “X2” a déconnecté, le moteur arrêtera automatiquement. Cela signifie que quand le commutateur restrictif “X1” a connecté, Le moteur du récepteur tourne dans le sens direct. quand le commutateur restrictif “X1” a déconnecté, le moteur arrêtera automatiquement. Quand le commutateur restrictif “X2” a connecté, Le moteur du récepteur tourne dans le sens inverse; quand le commutateur restrictif “X2” a déconnecté, le moteur arrêtera automatiquement.
Contenu:
1 x Récepteur: S1PF3-DC
2 x Émetteur: CWC-3L
1 x manuel d'utilisation
