Contenu:
1 × Récepteur: S4PXW-DC-ANT3
1 × Manuel d'utilisateur
Introduction:
Ce récepteur est un interrupteur de télécommande super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il utilise une puce émetteur-récepteur pour mettre en œuvre une communication bidirectionnelle. Sa distance de travail idéale est jusqu'à 5 kilomètres, ce qui est un excellent appareil pour le contrôle à distance et la communication longue distance.
Application:
Il s'agit d'un longue distance 5 km 8V~80V 30A étanche interrupteur télécommande sans fil récepteur radio, avec sortie CC à 4 canaux.
Il peut longue portée contrôler les équipements électriques CC, tel que éclairage LED, lumière extérieure, lampe de jardin, pompe, moteur, électrovanne, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Super longue distance de travail.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Plage de tension de fonctionnement CC 8 ~ 80V.
Sortie de l'alimentation en CC: Il peut contrôler les équipements CC avec une tension dans la plage de 8~80 V CC.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Fonction de rétroaction:
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel, de sorte que l'utilisateur peut connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel : Lorsque le récepteur est déclenché avec succès par le signal de l'émetteur, il transmet immédiatement un signal de rétroaction à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.

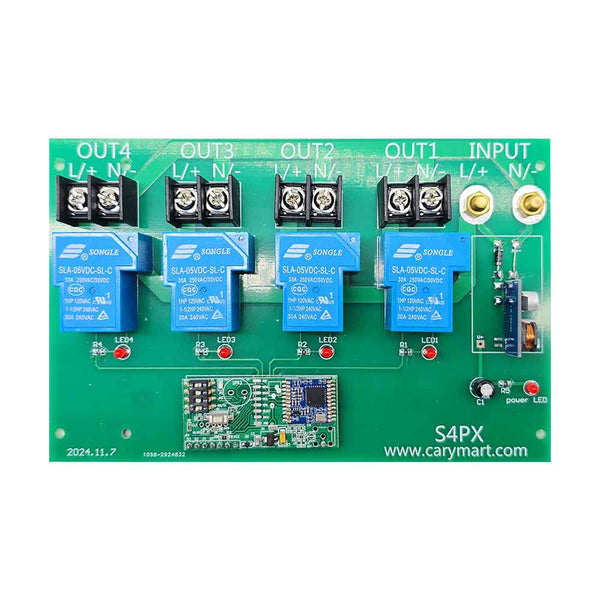

Paramètres de Récepteur:
Modèle : S4PXW-DC-ANT3
Tension de fonctionnement : 8~80 VCC
Type de sortie : 8~80 VCC identique à la tension d'entrée
Canal : 4 Canaux
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Courant Statique : ≤ 6mA
Courant de charge maximum du relais : 30A / chaque canal
Fréquence de travail : 433.92MHz
Fils appropriés pour les bornes de connexion : 22-12 AWG
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 170 x 100 x 18mm
Dimension de Case: 200 x 120 x 53 mm
Émetteurs Compatibles:
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres, modèles CC-4 (distance de 5000 mètres / 15000ft) et CCW-4 (étanche, distance de 5000 mètres / 15000ft).
Super longue distance de travail:
Le récepteur et l'émetteur forment un interrupteur de télécommande sans fil, la distance de travail maximale peut atteindre 5000 mètres dans une zone dégagée.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation:
Le récepteur peut être utilisé pour contrôler les équipements CC avec une tension dans la plage de 8~80 V CC.

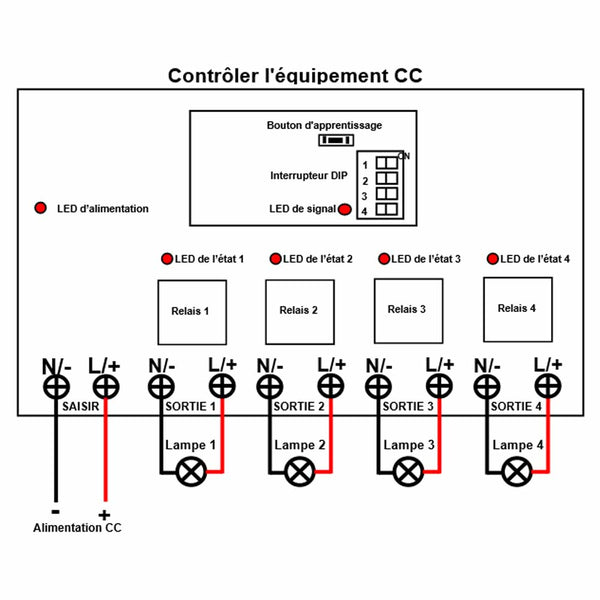

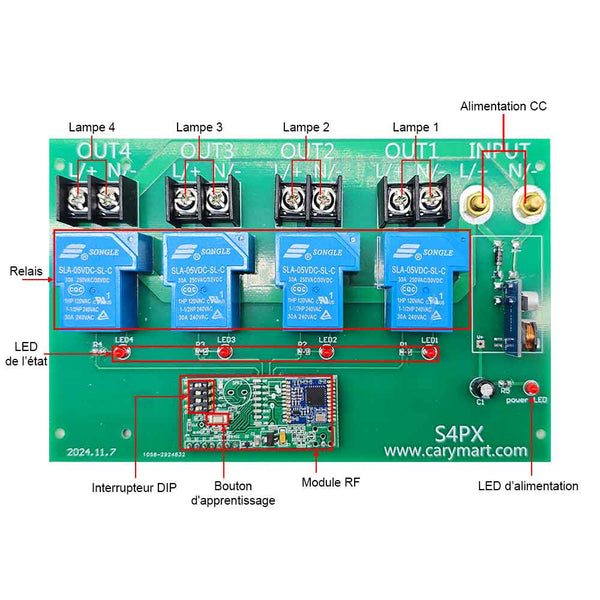

Câblage:
1) Connecter le pôle positif de l'alimentation en CC à la borne d'entrée «L/+» du interrupteur sans fil;
2) Connecter le pôle négatif de l'alimentation en CC à la borne d'entrée «N/-» du interrupteur sans fil;
3) Connecter le pôle positif de la équipement CC à la borne de sortie «L/+» du interrupteur sans fil;
4) Connecter le pôle négatif de la équipement CC à la borne de sortie «N/-» du interrupteur sans fil.
Réglage de différents modes de travail:
1) Réglage du mode autoblocage: Ouvrez le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode autobloquant avec l'émetteur CC-4:
Presser le bouton A sur l'émetteur: Les bornes « OUT 1 » du récepteur de sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
presser le bouton A encore une fois: Les bornes « OUT 1 » du récepteur de arrêtent de sortir, et la lampe 1 connectée est éteinte.
Presser le bouton B sur l'émetteur: Les bornes « OUT 2 » du récepteur de sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
presser le bouton B encore une fois: Les bornes « OUT 2 » du récepteur de arrêtent de sortir, et la lampe 2 connectée est éteinte.
Presser le bouton C sur l'émetteur: Les bornes « OUT 3 » du récepteur de sortent l'alimentation en CC, et la lampe 3 connectée est allumée.
presser le bouton C encore une fois: Les bornes « OUT 3 » du récepteur de arrêtent de sortir, et la lampe 3 connectée est éteinte.
Presser le bouton D sur l'émetteur: Les bornes « OUT 4 » du récepteur de sortent l'alimentation en CC, et la lampe 4 connectée est allumée.
presser le bouton D encore une fois: Les bornes « OUT 4 » du récepteur de arrêtent de sortir, et la lampe 4 connectée est éteinte.
2) Réglage du mode momentané: Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-4:
Presser et maintenez le bouton A sur l'émetteur: Les bornes « OUT 1 » du récepteur de sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Relâchez le bouton A: Les bornes « OUT 1 » du récepteur de arrêtent de sortir, et la lampe 1 connectée est éteinte.
Presser et maintenez le bouton B sur l'émetteur: Les bornes « OUT 2 » du récepteur de sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
Relâchez le bouton B: Les bornes « OUT 2 » du récepteur de arrêtent de sortir, et la lampe 2 connectée est éteinte.
Presser et maintenez le bouton C sur l'émetteur: Les bornes « OUT 3 » du récepteur de sortent l'alimentation en CC, et la lampe 3 connectée est allumée.
Relâchez le bouton C: Les bornes « OUT 3 » du récepteur de arrêtent de sortir, et la lampe 3 connectée est éteinte.
Presser et maintenez le bouton D sur l'émetteur: Les bornes « OUT 4 » du récepteur de sortent l'alimentation en CC, et la lampe 4 connectée est allumée.
Relâchez le bouton D: Les bornes « OUT 4 » du récepteur de arrêtent de sortir, et la lampe 4 connectée est éteinte.
3) Réglage du mode d’interblocage: Ouvrez le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-4:
Presser le bouton A sur l'émetteur: Les bornes « OUT 1 » du récepteur de sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
Presser le bouton B sur l'émetteur: Les bornes « OUT 2 » du récepteur de sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
Presser le bouton C sur l'émetteur: Les bornes « OUT 3 » du récepteur de sortent l'alimentation en CC, et la lampe 3 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
Presser le bouton D sur l'émetteur: Les bornes « OUT 4 » du récepteur de sortent l'alimentation en CC, et la lampe 4 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
Comment régler la fonction de rétroaction:
Vous pouvez ouvrir le quatrième bit de l'Interrupteur DIP pour activer la fonction de rétroaction; ou fermez le quatrième bit pour désactiver la fonction de rétroaction.
Attention: Le premier bit de l'Interrupteur DIP sur le récepteur doit être réglé sur la position ON.
Comment correspondre l'émetteur au récepteur:
1) Presser le bouton d'apprentissage dans le récepteur pour 1~2 secondes, le LED de signal sur le récepteur est allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur, si le LED de signal clignote 3 fois rapidement, puis s'éteint, cela signifie que le couplage est réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Appuyez et maintenez enfoncé le bouton d'apprentissage dans le récepteur pendant 3 à 4 secondes, le LED de signal s'allume d'abord, puis clignote 3 fois rapidement, puis s'éteint, à ce moment relâchez le bouton d'apprentissage, cela indique que tous les codes stockés ont été supprimés avec succès.
