Contenu:
1 × Récepteur: S4X-AC220
1 × Manuel d'utilisateur
Application:
Ce récepteur radio ou interrupteur sans fil avec entrée sortie d'alimentation CA 220 V à 4 canaux. Il et l'émetteur forment un kit télécommande sans fil.
Ce kit peut être utilisé dans tous les types d'automatisation industrielle, agriculture, maison, usine, maison, ferme, véhicule, navire, opérations offshore, etc. Il peut Commande à distance des équipements électriques CA, tel que lampe extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, réchauffeur, etc.
Caractéristiques:
Commande sans fil, facile à installer.

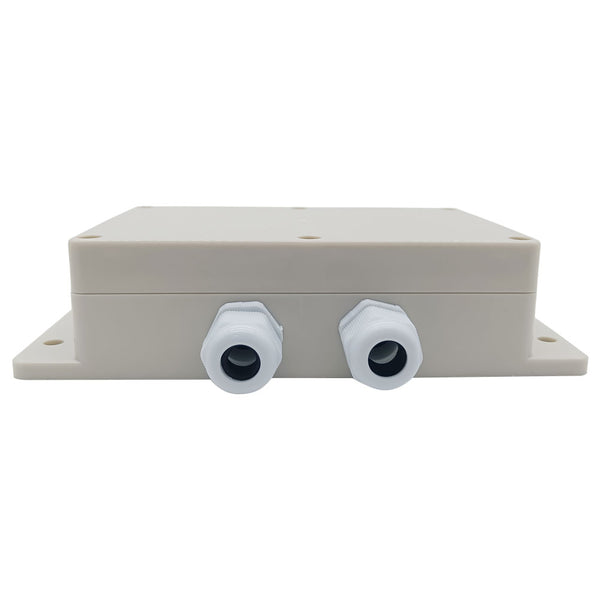

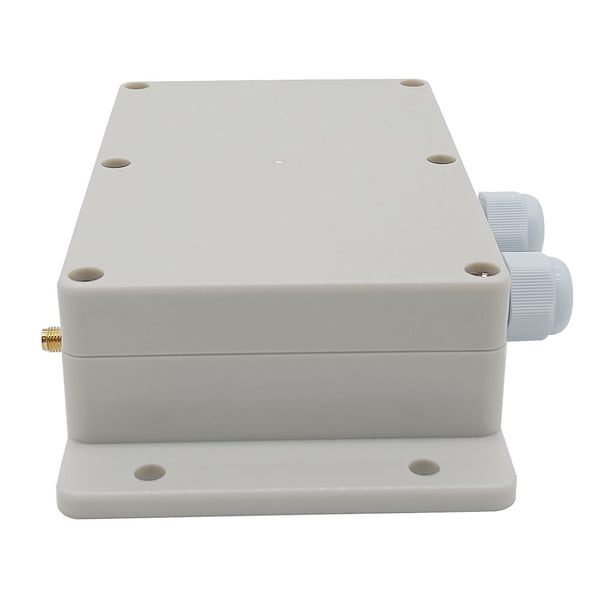

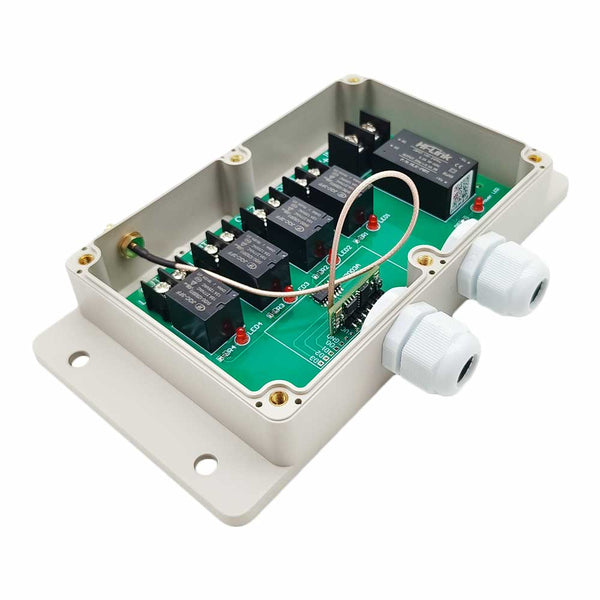

Etanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie de l'alimentation en CA : Il peut contrôler l'équipement CA avec un voltage de CA 110~240V (110V/120V/220V/240V).

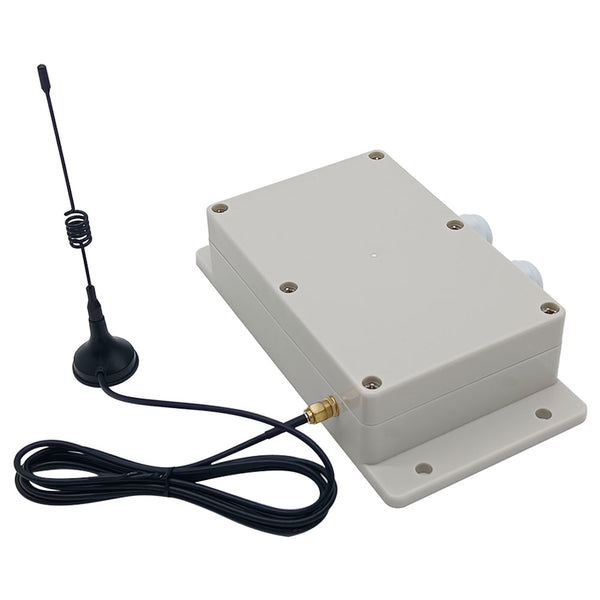

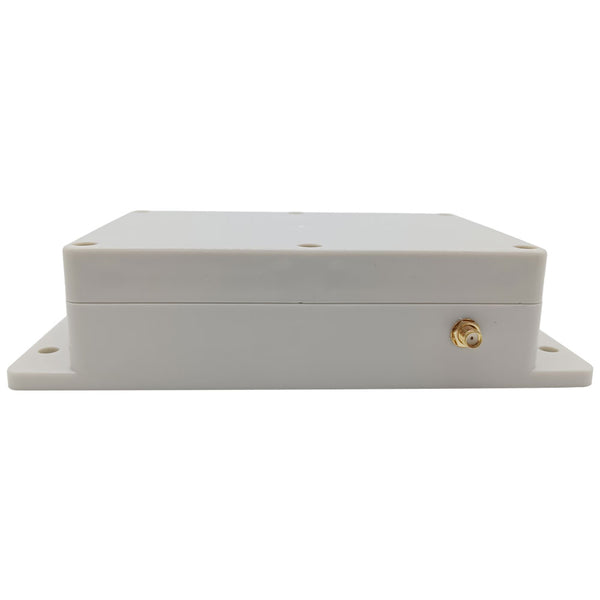

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

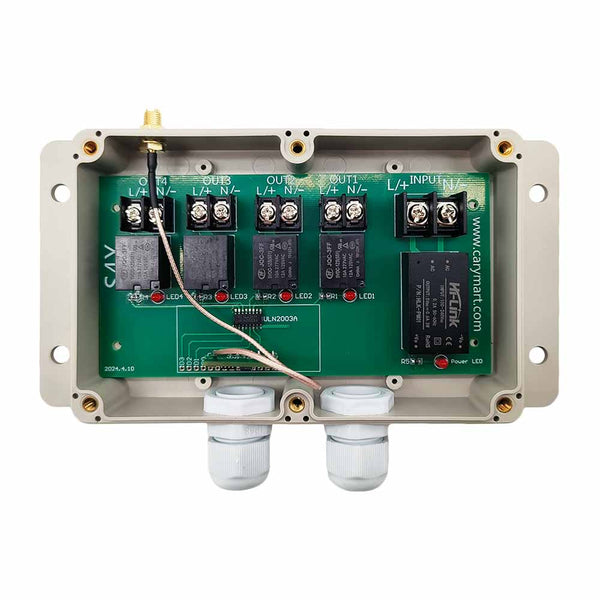

Paramètres de Récepteur:
Modèle: S4X-AC-ANT3
Tension de fonctionnement: CA100~240V (110V/120V/220V/240V)
Type de sortie: CA100~240V (110V/120V/220V/240V)
Canal: 4 canaux
4 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage, Momentané + Autoblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 10A / chaque canal
Gamme de fils pour les bornes: 22-12 AWG
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 140 x 73 x 18 mm (5.5 x 2.9 x 0.7 pouces)
Dimension de Case: 192 x 100 x 45 mm (7.6 x 4.0 x 1.8 pouces)
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle C-4 (100 mètres), CP-4 (500 mètres), CD-4 (étanche,industriel, 1000 mètres), CB-4 (1000 mètres) etc.
Gamme de Travail:
Avec un émetteur (par exemple C-4) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-4 ou CD-4.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements CA 110~240V.
Câblage:

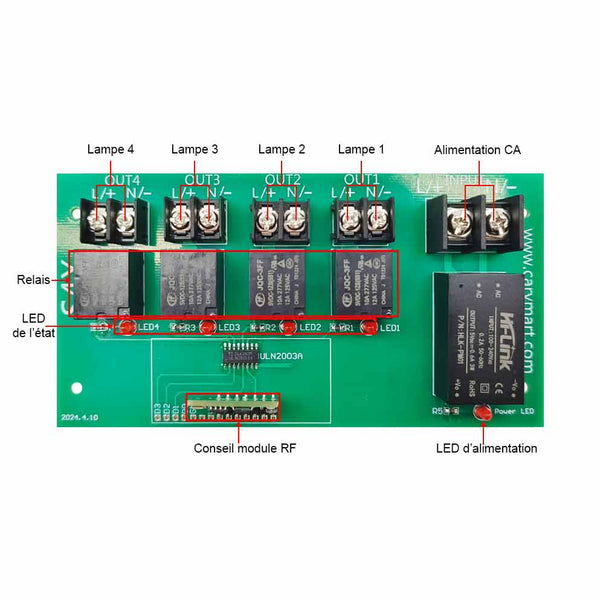

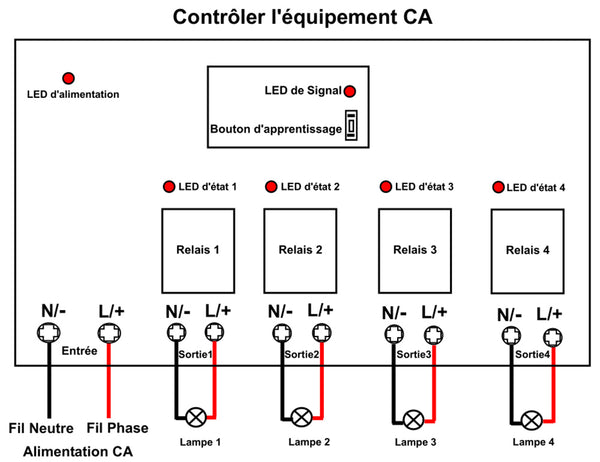

1) Connecter le fil de phase de l'alimentation CA à la borne d'entrée «L/+» du interrupteur sans fil;
2) Connecter le fil neutre de l'alimentation CA à la borne d'entrée «N/-» du interrupteur sans fil;
3) Connecter le une extrémité de la équipement CA à la borne de sortie «L/+» du interrupteur sans fil;
4) Connecter l'autre extrémité de la équipement CA à la borne de sortie «N/-» du interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané (avec l'émetteur C-4): Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Presser et maintenez le bouton 1 sur l'émetteur: Les bornes de « OUT1 » sortent l'alimentation en CA, et la lampe 1 connectée est allumée.
Relâchez le bouton 1: Les bornes de « OUT1 » arrêtent de sortir, et la lampe 1 connectée est éteinte.
Presser et maintenez le bouton 2 sur l'émetteur: Les bornes de « OUT2 » sortent l'alimentation en CA, et la lampe 2 connectée est allumée.
Relâchez le bouton 2: Les bornes de « OUT2 » arrêtent de sortir, et la lampe 2 connectée est éteinte.
Presser et maintenez le bouton 3 sur l'émetteur: Les bornes de « OUT3 » sortent l'alimentation en CA, et la lampe 3 connectée est allumée.
Relâchez le bouton 3: Les bornes de « OUT3 » arrêtent de sortir, et la lampe 3 connectée est éteinte.
Presser et maintenez le bouton 4 sur l'émetteur: Les bornes de « OUT4 » sortent l'alimentation en CA, et la lampe 4 connectée est allumée.
Relâchez le bouton 4: Les bornes de « OUT4 » arrêtent de sortir, et la lampe 4 connectée est éteinte.
2) Réglage du mode autoblocage (avec émetteur C-4): Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Presser le bouton 1 de l'émetteur: Les bornes de « OUT1 » sortent l'alimentation en CA, et la lampe 1 connectée est allumée.
presser le bouton 1 encore une fois: Les bornes de « OUT1 » arrêtent de sortir, et la lampe 1 connectée est éteinte.
Presser le bouton 2 de l'émetteur: Les bornes de « OUT2 » sortent l'alimentation en CA, et la lampe 2 connectée est allumée.
presser le bouton 2 encore une fois: Les bornes de « OUT2 » arrêtent de sortir, et la lampe 2 connectée est éteinte.
Presser le bouton 3 de l'émetteur: Les bornes de « OUT3 » sortent l'alimentation en CA, et la lampe 3 connectée est allumée.
presser le bouton 3 encore une fois: Les bornes de « OUT3 » arrêtent de sortir, et la lampe 3 connectée est éteinte.
Presser le bouton 4 de l'émetteur: Les bornes de « OUT4 » sortent l'alimentation en CA, et la lampe 4 connectée est allumée.
presser le bouton 4 encore une fois: Les bornes de « OUT4 » arrêtent de sortir, et la lampe 4 connectée est éteinte.
3) Réglage du mode d’interblocage (avec l'émetteur C-4): Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Presser le bouton 1 sur l'émetteur: Les bornes de « OUT1 » sortent l'alimentation en CA, et la lampe 1 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
Presser le bouton 2 sur l'émetteur: Les bornes de « OUT2 » sortent l'alimentation en CA, et la lampe 2 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
Presser le bouton 3 sur l'émetteur: Les bornes de « OUT3 » sortent l'alimentation en CA, et la lampe 3 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
Presser le bouton 4 sur l'émetteur: Les bornes de « OUT4 » sortent l'alimentation en CA, et la lampe 4 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
4) Réglage du mode momentané (canaux 1 ~ 2) + autoblocage (canaux 3 ~ 4): Presser 5 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 5 fois puis s'éteint.
