Application:
Il s'agit d'un CA 220V haute puissance 6600 watt étanche commutateur sans fil ou récepteur radio, avec 1 voie sortie relais.
Former un kit interrupteur télécommande sans fil avec l'émetteur, ce kit peut longue distance commande équipement CC et CA, tels que lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, portes, fenêtres, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Entrée universelle: Compatible avec la tension de CA 100V~240V.

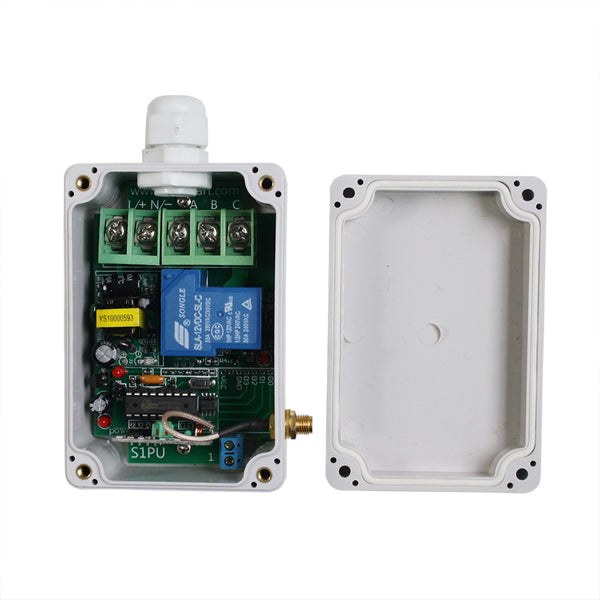

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec bornes de commande filaire: Vous pouvez connecter des capteurs, des interrupteurs de fin de course, les interrupteurs manuels ou des dispositif externes pour contrôler le récepteur.
Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez contrôler les équipements en utilisant le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: le code contient des milliers de combinaisons différentes et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres de Récepteur:
Modèle: S1PU-AC-ANT3
Alimentation (Tension de Fonctionnement): CA100~240V (110V/120V/220V/240V)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé)
Gamme de travail du relais: CA110~240V ou CC0~28V
Gamme de fils pour les bornes: 22-12 AWG
Fréquence de travail: 433.92MHz
Canaux: 1 canal
Modes de contrôle: Autoblocage, Momentané, Interblocage.
Courant Statique: ≤ 6mA
Courant Maximal de Charge: 30A / chaque canal
Température d’opération: -20 ° C ~ +70 ° C
Dimension de PCB: 90mm x 59mm x 18mm
Dimension de Case: 100mm x 68mm x 50mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané ou en mode retard, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle HR-1 (50 mètres), C-1 (100 mètres), CP-1 (500 mètres), ou CB-1 (1000 mètres) etc.
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle HR-2 (50 mètres), C-2 (100 mètres), CP-2 (500 mètres), ou CB-2 (1000 mètres) etc.
Gamme de Travail:
AAvec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

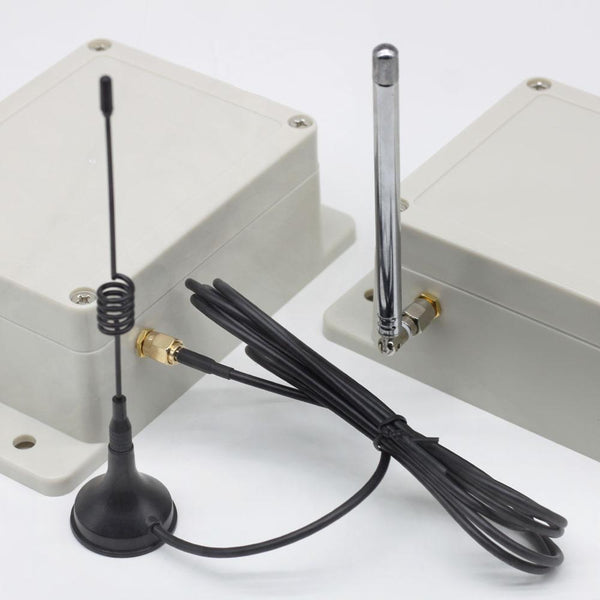

Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-2.
Utilisation:
Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.

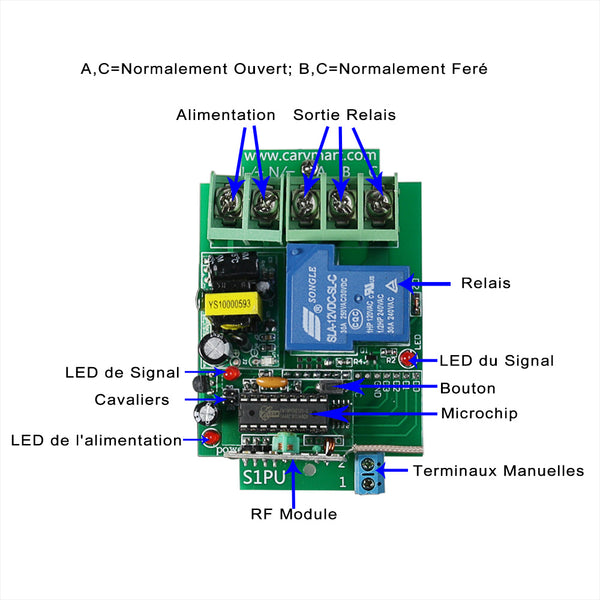

Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et C sont Normalement Fermé.
Réglage les modes différents de contrôle:
1) Réglage du mode d'autoblocage (Travailler avec émetteur C-1): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 3 fois en continuellement, Relâcher le bouton.
Presser le bouton de l'émetteur: le relais est activé (connecter les bornes B et C, et déconnecter les bornes A et C), et la lampe est allumée.
Presser le bouton encore une fois: le relais est désactivé (déconnecter les bornes B et C, et connecter les bornes A et C), et la lampe est éteinte.
2) Réglage du mode de momentané (Travailler avec émetteur C-1): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 2 fois en continuellement, Relâcher le bouton.
Presser et maintenez le bouton de l'émetteur: le relais est activé (connecter les bornes B et C, et déconnecter les bornes A et C), et la lampe est allumée.
Relâcher le bouton: le relais est désactivé (déconnecter les bornes B et C, et connecter les bornes A et C), et la lampe est éteinte.
3) Réglage du mode d'interblocage(Travailler avec émetteur C-2): Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 1 fois en continuellement, Relâcher le bouton.
Presser le bouton A de l'émetteur: le relais est activé (connecter les bornes B et C, et déconnecter les bornes A et C), et la lampe est allumée.
Presser le bouton B de l'émetteur: le relais est désactivé (déconnecter les bornes B et C, et connecter les bornes A et C), et la lampe est éteinte.
Bornes de commande filaire:
Le récepteur avec les bornes de commande manuel: vous pouvez connecter les équipements externes, les capteurs ou les interrupteurs manuels pour contrôler le récepteur.
1) Par le signal de niveau bas:
Vous pouvez connecter des équipements externes (avec le signal de sortie de niveau faible) à la borne 1 (Signal−) et la borne 2 (Signal+), puis le signal de sortie de l'équipement externe peut contrôler le récepteur.
Quand le équipement externe sort le signal de niveau faible aux bornes 1 et 2, le relais est activé (connecter les bornes B et C, et déconnecter les bornes A et C), et la lampe est allumée.
Quand le équipement externe arrête à sortir le signal, le relais est désactivé (déconnecter les bornes B et C, et connecter les bornes A et C), et la lampe est éteinte.
2) Par le contact NO / NC:
Vous pouvez connecter le interrupteur manuel à la borne 1 et la borne 2, puis vous pouvez utiliser le interrupteur manuel pour contrôler le récepteur.
Quand connecter les bornes 1 et 2, le relais est activé (connecter les bornes B et C, et déconnecter les bornes A et C), et la lampe est allumée.
Quand déconnecter les bornes 1 et 2, le relais est désactivé (déconnecter les bornes B et C, et connecter les bornes A et C), et la lampe est éteinte.
Contenu:
1 x Récepteur: S1PU-AC-ANT3
1 x Manuel d’utilisateur
