Contenu:
1 x Récepteur: S1U-AC-ANT3
1 x Manuel d’utilisateur
Application:
Ce CA 220V étanche interrupteur sans fil ou récepteur radio, avec 1 canal 10A sortie relais.
Il peut longue distance contrôler CC ou CA équipements, par exemple, longue portée commande lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.
Caractéristiques:
Commande sans fil, facile à installer.

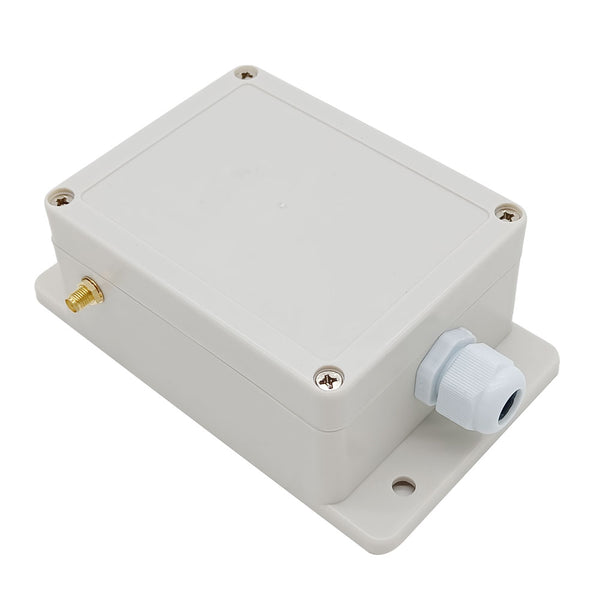

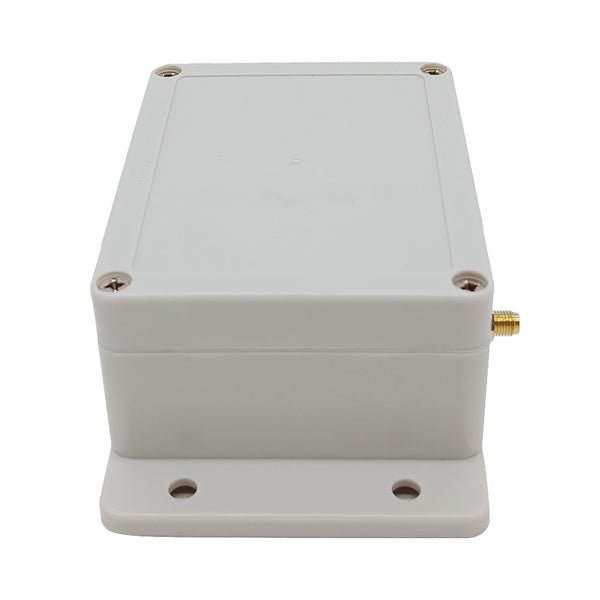

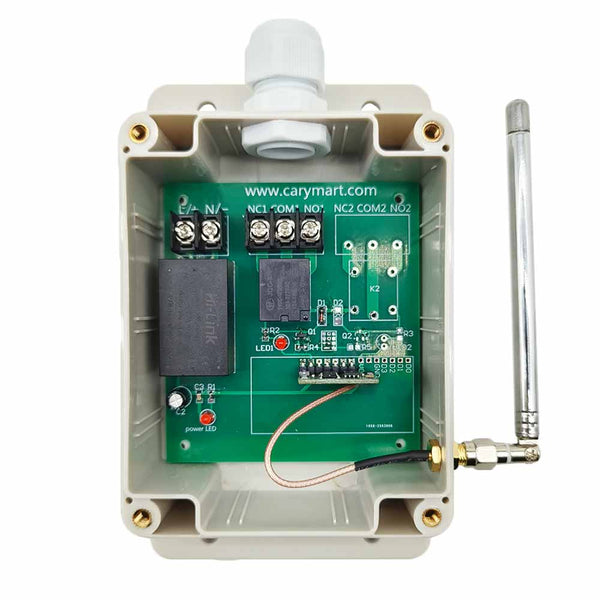

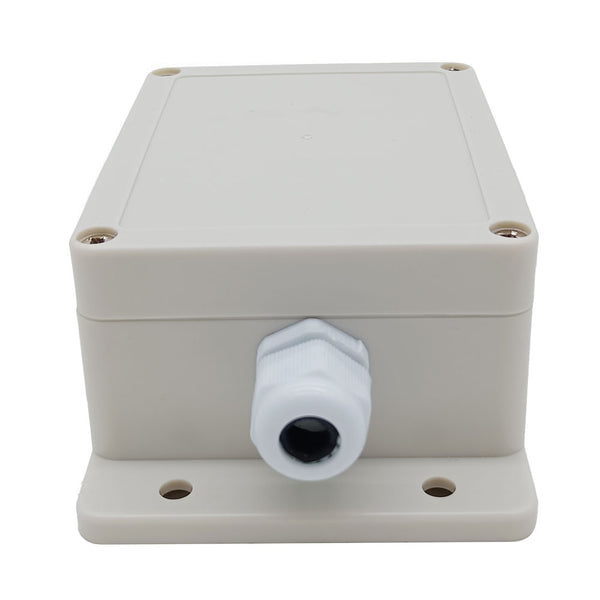

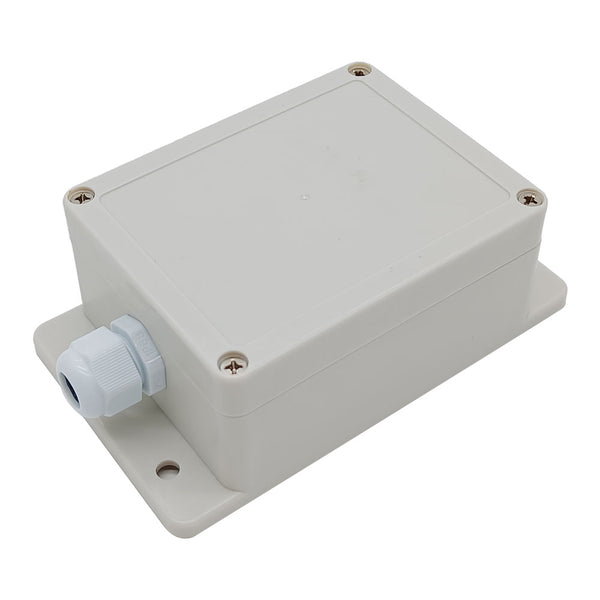

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec la tension de CA 100V~240V.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.

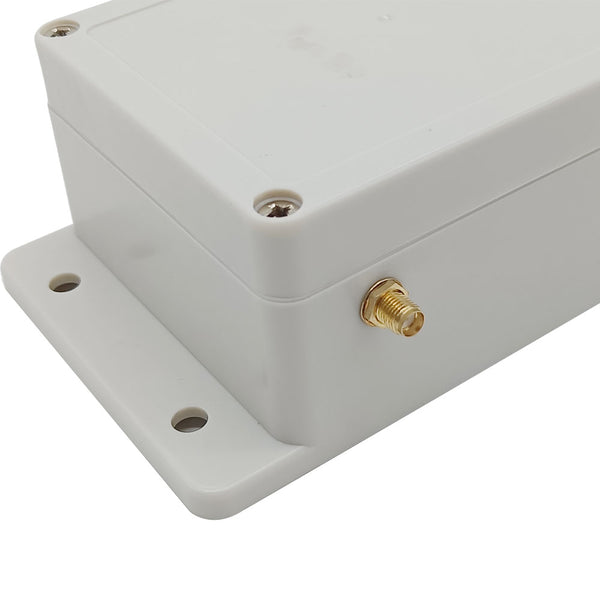

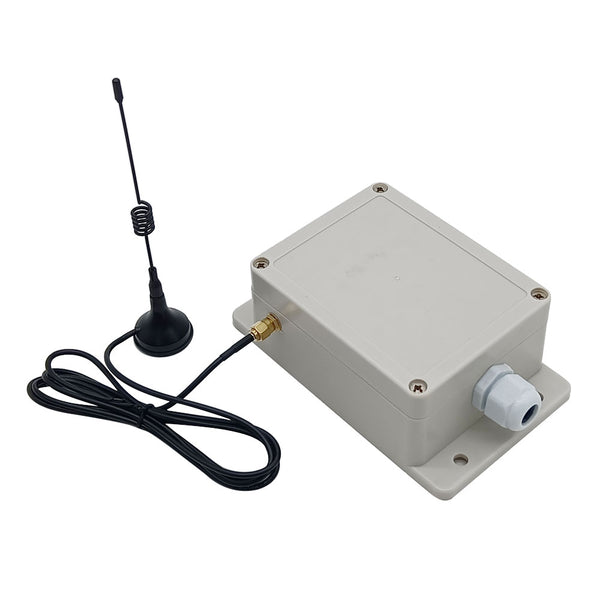

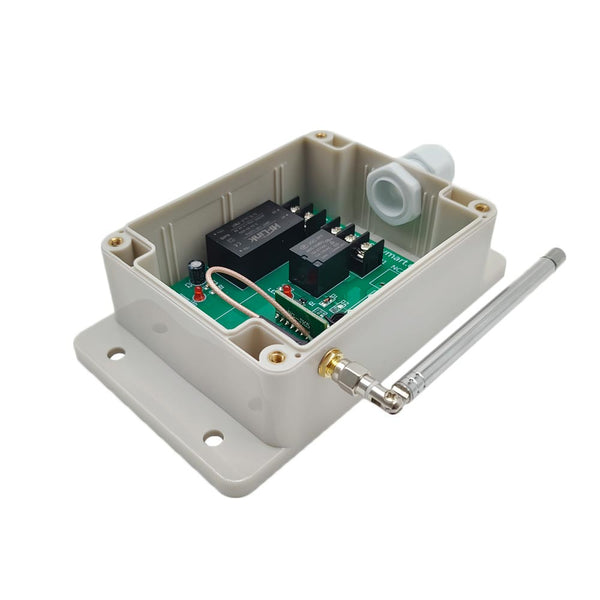

Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez contrôler les équipements en utilisant le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec protection contre les courants inverses.
Un émetteur peuvent contrôler plusieurs récepteurs en même temps.
Plusieurs émetteurs peuvent contrôler un récepteur.
Paramètres de Récepteur:
Modèle: S1U-AC-ANT3
Alimentation (Tension de Fonctionnement): CA100~240V (110V/120V/220V/240V)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé)
Gamme de travail du relais: CA110~240V ou CC0~28V
Canaux: 1 canal
3 Modes de contrôle: Autoblocage, Momentané, Interblocage.
Courant Statique: ≤ 6mA
Courant Maximal de Charge: 30A
Fréquence de travail: 433.92MHz
Gamme de fils pour les bornes: 22-12 AWG
Température d’opération: -20 ° C ~ +70 ° C

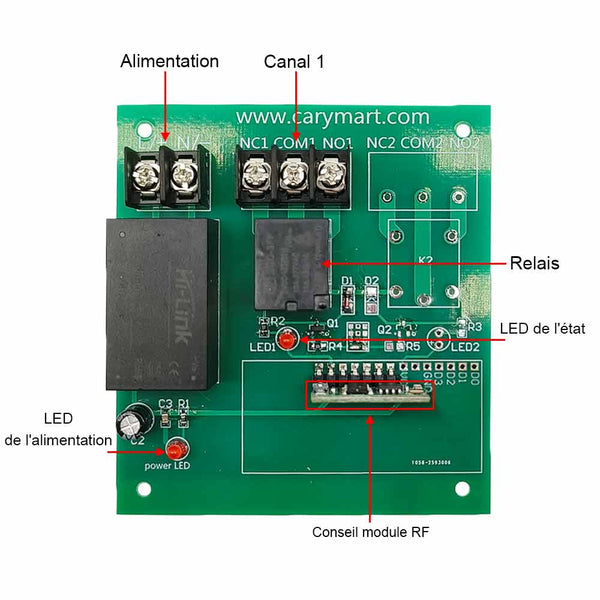

Dimensions de PCB: 88mm x 80mm x 18mm
Dimension de boîte: 115mm x 90mm x 55mm
Émetteur approprié:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané ou en mode retard, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle C-1 (100 mètres), CP-1 (500 mètres), ou CB-1 (1000 mètres) etc.
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle C-2 (100 mètres), CP-2 (500 mètres), CD-2 (Étanche, Industriel, 1000 mètres), ou CB-2 (1000 mètres) etc.
Gamme de Travail:
Avec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-2.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements DC 0 ~ 28V et AC 110 ~ 240V.
Remarque: Le récepteur est la sortie à relais sec, pas la sortie d’alimentation CC/CA. Etat initial des bornes de sortie de relais : Les bornes <COM> et <NO> sont Normalement Ouverts ; Les bornes <COM> et <NC> sont Normalement Fermés.
Câblage:

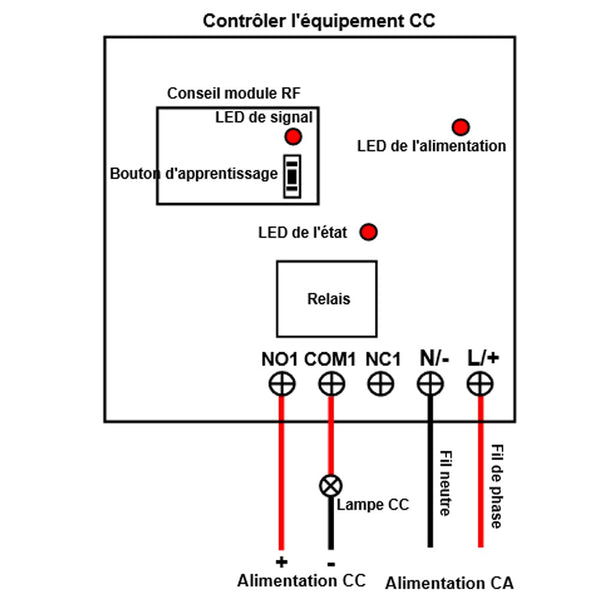

I. Si vous voulez contrôler un lampe 12V CC, faire comme suivant:
1) Connecter le fil de phase de l'alimentation en CA à la borne « L/+ » de interrupteur sans fil,
2) Connecter le fil neutre de l'alimentation en CA à la borne « N/- » de interrupteur sans fil,
3) Connecter le pôle positif de l'alimentation en CC à la borne « NO » de interrupteur sans fil,
4) Connecter le pôle négatif de l'alimentation en CC à le pôle négatif de la lampe CC,
5) Connecter le pôle positif de la lampe CC à la borne « COM » de interrupteur sans fil.

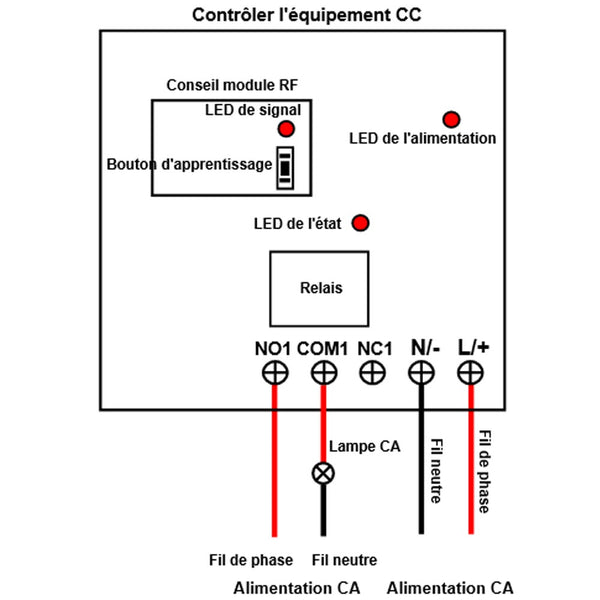

II. Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le fil de phase de l'alimentation en CA à la borne « L/+ » de interrupteur sans fil,
2) Connecter le fil neutre de l'alimentation en CA à la borne « N/- » de interrupteur sans fil,
3) Connecter le fil de phase de l'alimentation en CA à la borne « NO » de interrupteur sans fil,
4) Connecter le fil neutre de l'alimentation en CA à un fil de la lampe CA,
5) Connecter l'autre fil de lampe CA à la borne « COM » de interrupteur sans fil.
Réglage les modes différents de contrôle:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur C-1:
Presser et maintenez le bouton sur l’émetteur: Le relais dans le récepteur est activé, et la lampe connectée est allumée.
Relâchez le bouton: Le relais est désactivé, et la lampe connectée est éteint.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autobloquant avec l'émetteur C-1:
Presser le bouton sur l’émetteur: Le relais dans le récepteur est activé, et la lampe connectée est allumée.
Presser le bouton encore une fois: Le relais est désactivé, et la lampe connectée est éteint.
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur C-2:
Presser le bouton A sur l’émetteur: Le relais dans le récepteur est activé, et la lampe connectée est allumée.
Presser le bouton B sur l’émetteur: Le relais est désactivé, et la lampe connectée est éteint.
