Remarquer:
1. Ce produit ne contient pas de support de fixation, si vous en avez besoin, veuillez cliquer ici.
2. Si vous avez besoin d'une alimentation pour actionneur linéaire 12V, veuillez cliquer ici.
3. Si vous avez besoin d'une interrupteur commande manuelle pour actionneur linéaire, veuillez cliquer ici.
4. Si vous avez besoin d'un kit interrupteur télécommande sans fil pour commande l'actionneur, veuillez cliquer ici.
Application:

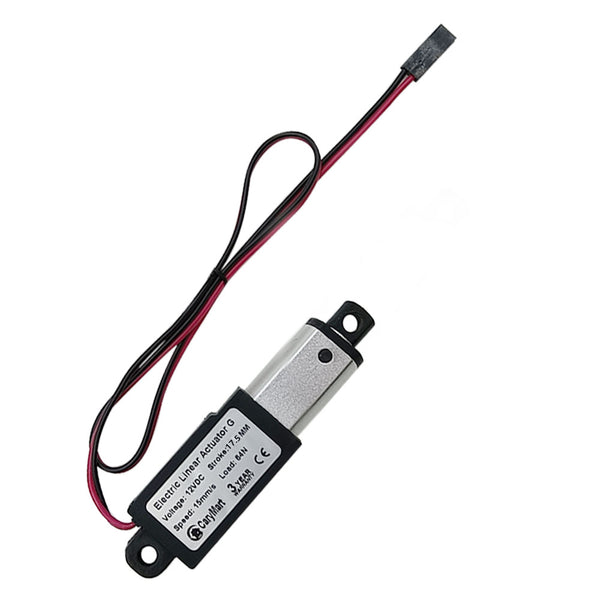

Ces vérins électriques miniatures sont petits, légers, silencieux et très durables. Convient aux applications qui nécessitent un espace limité et une force minimale. Principalement utilisé pour les petites portes, les fenêtres, les meubles, les équipements médicaux et sanitaires, les machines agricoles, les véhicules, les navires, les drones, les modèles d'avions, les modèles de voitures, les modèles de navires, la robotique, les télécommandes, etc. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositif.
Description:
Produits de haute qualité et Services de haute qualité

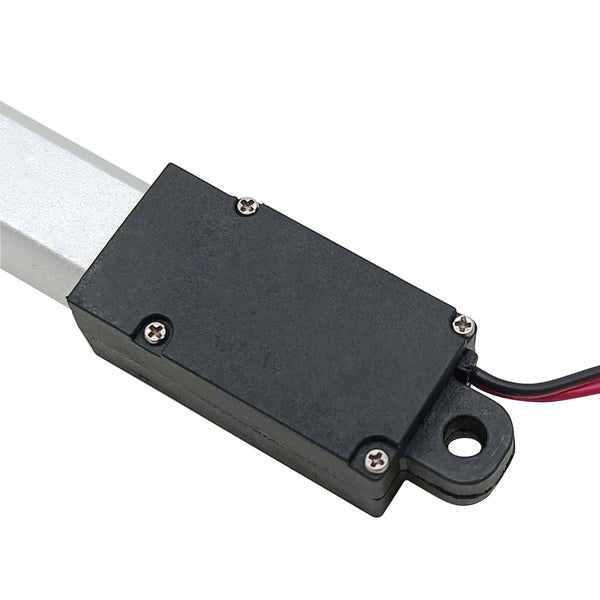

Boîtier en polyamide, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance

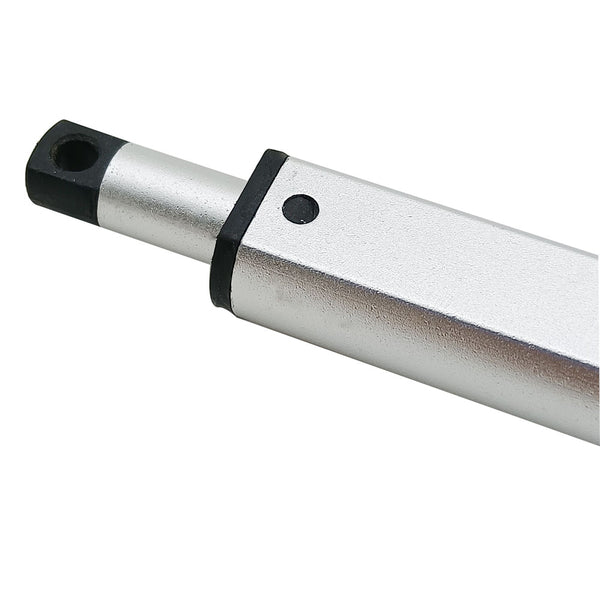

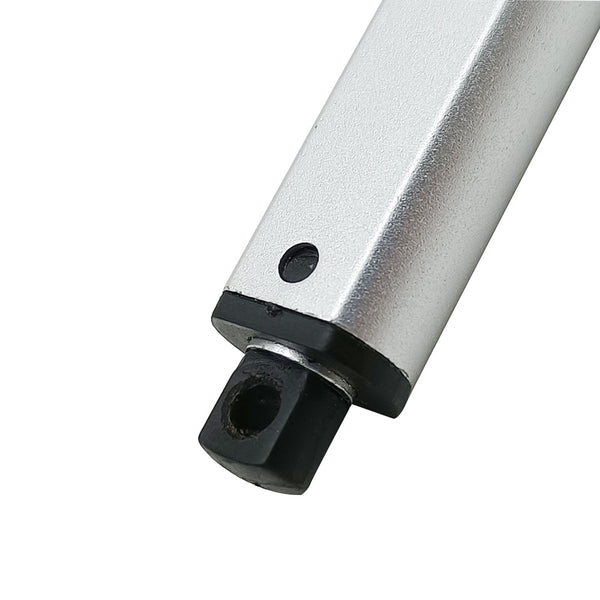

Tube télescopique et tube extérieur en alliage d'aluminium, bonne résistance à la corrosion
Forte poussée, jusqu'à 188N / 19 kg / 42 lbs
Options de vitesse multiples, de 5 mm/seconde à 150 mm/seconde
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés (non réglables), la vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 6V ou CC 12V

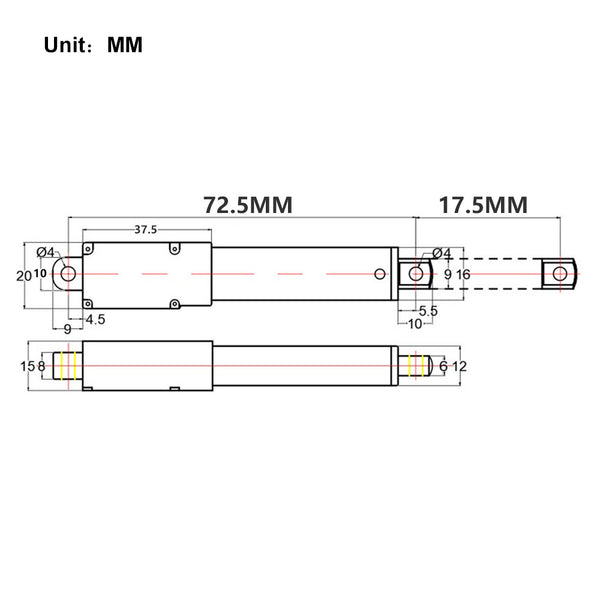

Course: 17.5mm
Longueur d'installation : 72.5mm
Vitesse optionnelle: 5mm±1mm/s, 7mm±2mm/s, 9.5mm±2mm/s, 15mm±3mm/s, 30mm±5mm/s, 50mm±10mm/s, 150mm±20mm/s
Lorsque la charge augmente, la vitesse du vérin électrique ralentit légèrement.
Capacité de charge maximale: 188N / 19 kg / 42 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 0.02~0.04A à 12V ou 0.04~0.08A à 6V
Courant à pleine charge: 0.2~0.3A à 12V ou 0.4~0.6A à 6V
Diamètre du tube extérieur: 12*16mm
Diamètre du tube télescopique: 6*9mm
Diamètre des trous de montage: 4mm
Matériau du boîtier: polyamide
Matériau du tube télescopique: alliage d'aluminium
Matériau du tube extérieur: alliage d'aluminium
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%

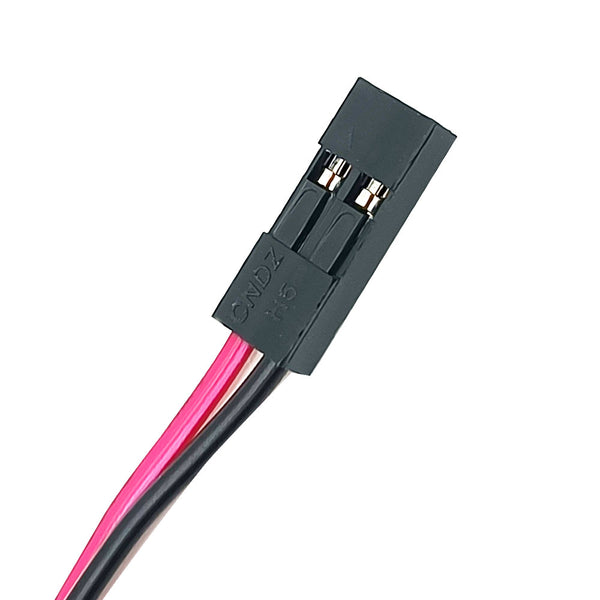

Norme de prise: fil à deux conducteurs ordinaire
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 45dB à 55dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP54
Opération:
Lorsque le vérin électrique est connecté à l'alimentation CC, la tige de course s'étendra vers l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige de course se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en inversant la polarité de l'alimentation CC.
Feuille de poussée et de vitesse: | |
Vitesse | Poussée |
5mm/s | 188N / 19 kg / 42 lbs |
7mm/s | 128N / 13 kg / 29 lbs |
9.5mm/s | 96N / 9.8 kg / 21 lbs |
15mm/s | 64N / 6.5 kg / 14 lbs |
30mm/s | 32N / 3.2 kg / 7 lbs |
50mm/s | 19N / 1.9 kg / 4 lbs |
150mm/s | 6N / 0.6 kg / 1.3 lbs |
