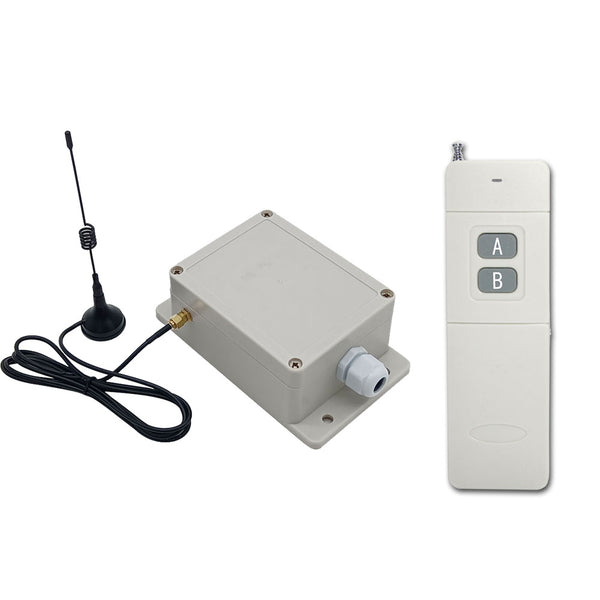

Contenu:
1 x Récepteur: S2X-DC-ANT3
1 x Émetteur: CB-2
1 x manuel d'utilisation
Application:

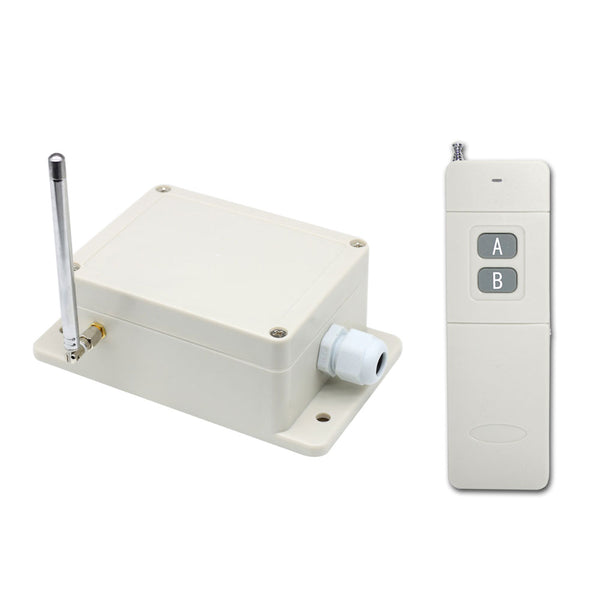

Il s'agit d'un longue distance 2000 mètres 6V 9V 12V 24V 10A kit interrupteur télécommande sans fil, avec récepteur d'entrée et de sortie CC à 2 canaux et un émetteur.
Il peut longue portée contrôler les équipements électriques CC, tel que éclairage LED, lumière extérieure, lampe de jardin, pompe, moteur, électrovanne, etc.
Caractéristiques:
Commande sans fil, facile à installer.

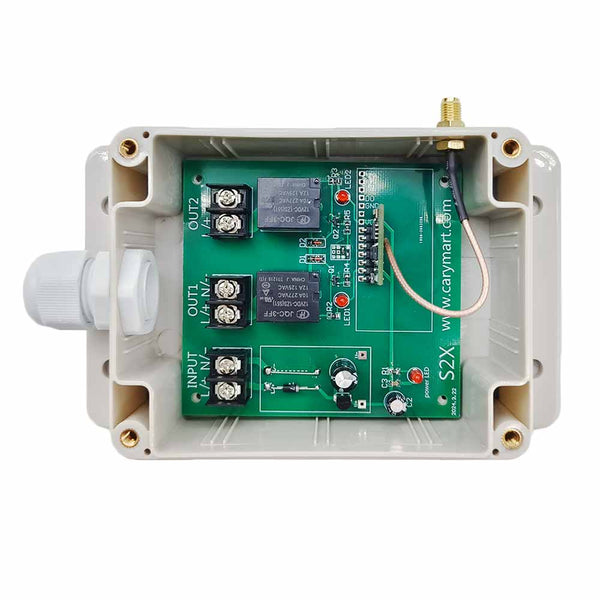

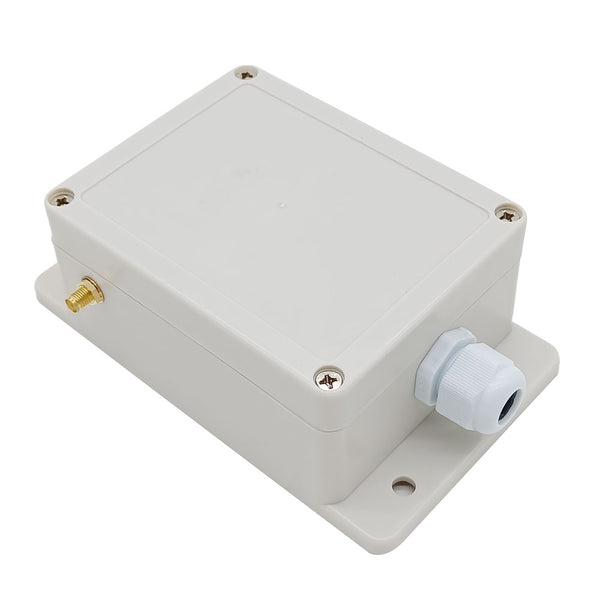

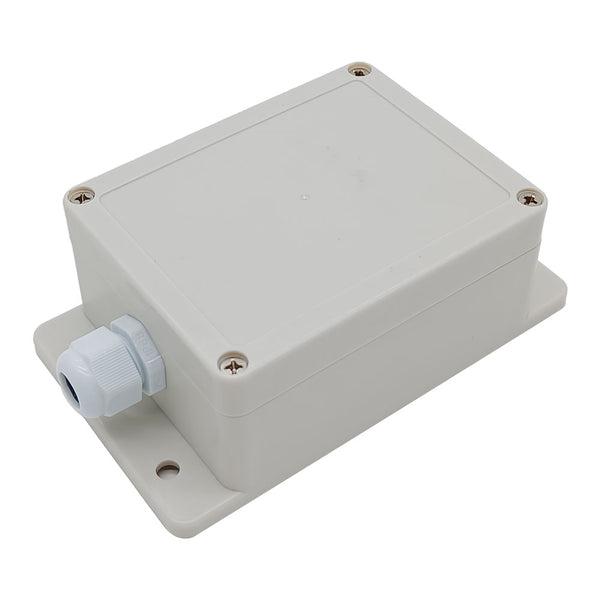

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Quatre versions de tension de fonctionnement: CC 6V, 9V, 12V, 24V en option.
Sortie de l'alimentation en CC: Il peut contrôler l'équipement CC avec un voltage de CC 6V / 9V / 12V / 24V.

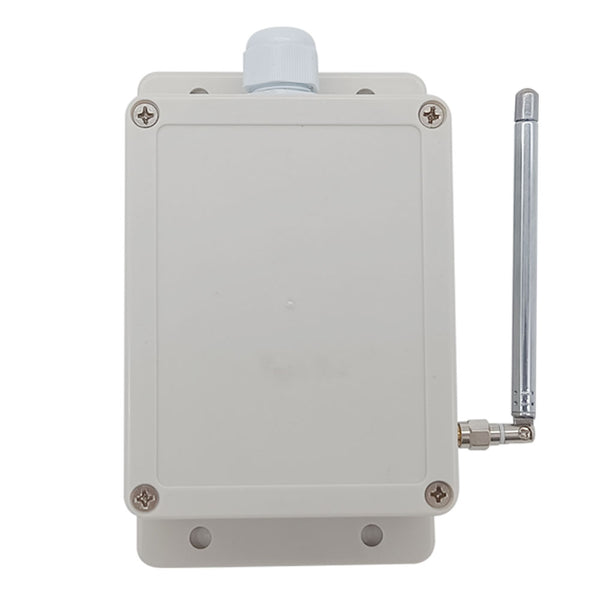

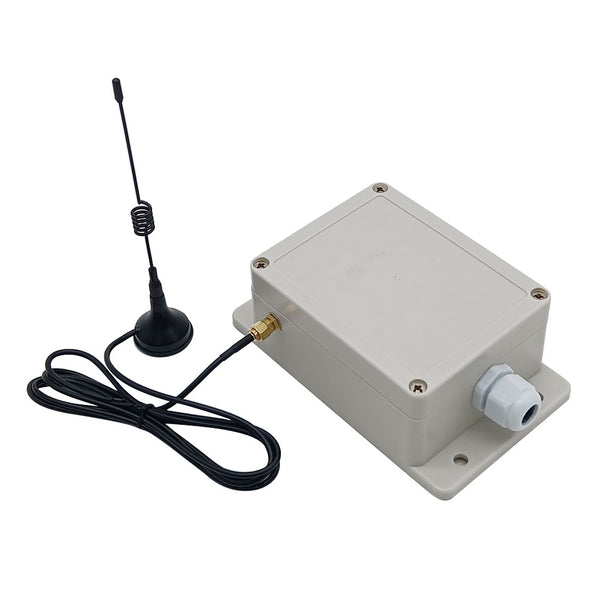

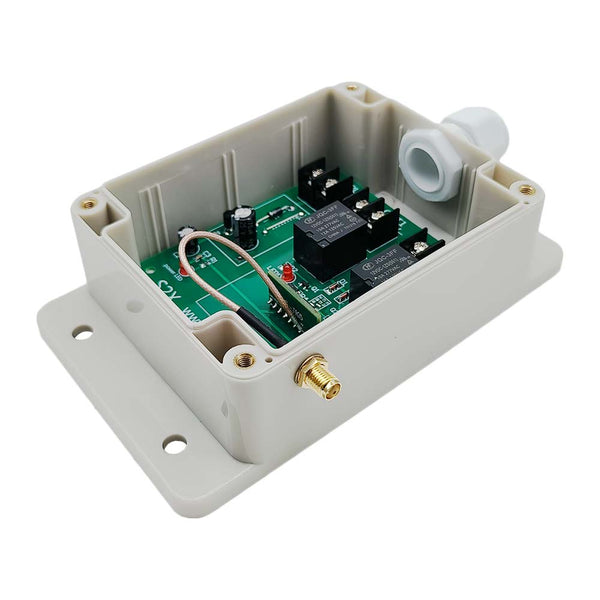

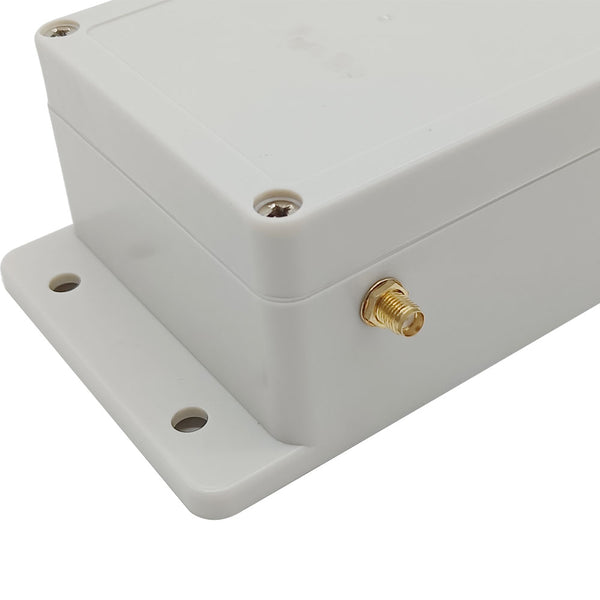

Avec l'antenne externe, le récepteur a une meilleure gamme de travail.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S2X-DC06-ANT3 / S2X-DC09-ANT3 / S2X-DC12-ANT3 / S2X-DC24-ANT3
Alimentation (tension de fonctionnement): CC6V (S2X-DC06), CC12V±1V (S2X-DC12), CC9V±1V (S2X-DC09), CC24V±1V (S2X-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Type de sortie: CC6V (S2X-DC06), CC12V±1V (S2X-DC12), CC9V±1V (S2X-DC09), CC24V±1V (S2X-DC24)
Canal: 2 Voies
3 Modes de contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 10A / chaque canal
Fréquence de travail: 433MHz
Gamme de fils pour les bornes: 22-12 AWG
Température de fonctionnement: -20°C ~ 70°C
PCB size: 88 x 80 x 18 mm (3.5 x 3.1 x 0.7 pouces)

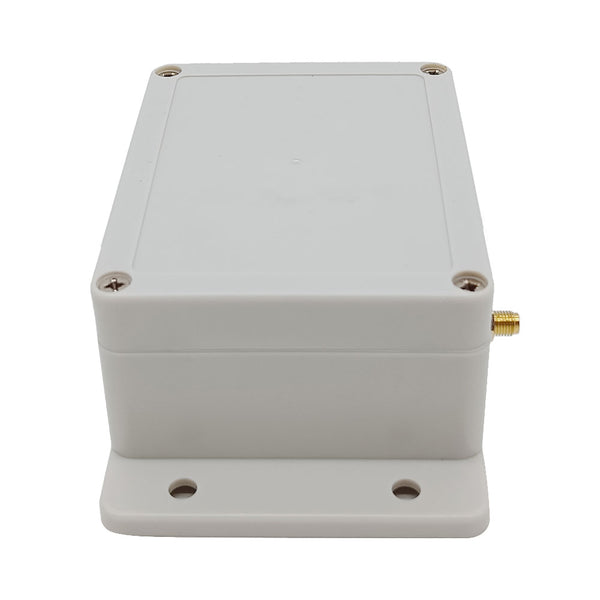

Case size: 115 x 90 x 55 mm (4.5 x 3.6 x 2.2 pouces)
Paramètres de l'émetteur:
Modèle: 0021024 (CB-2)
Canal / Bouton: 2
Symbole du bouton: A, B
Voltage de travail: 9V (1 x 6F22-9V batterie)
Courant statique: 5μA
Courant de travail: 30mA
Fréquence de travail: 433.92 Mhz
Mode de modulation: ASK
Distance d’émission: 1000 mètres / 3000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs, par exemple modèle C-2 (100 mètres), CP-2 (500 mètres), or CD-2 (Étanche, Industriel, 1000 mètres), or CB-2 (1000 mètres).
Gamme de Travail:
Avec un émetteur (par exemple CB-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 2000 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements CC 6V / 9V / 12V / 24V. Si l'alimentation de ces équipements est de 12VCC, vous devez choisir le récepteur avec la même version 12VCC; et si l'alimentation de ces équipements est de 24VCC, vous devez choisir le récepteur avec la même version 24VCC

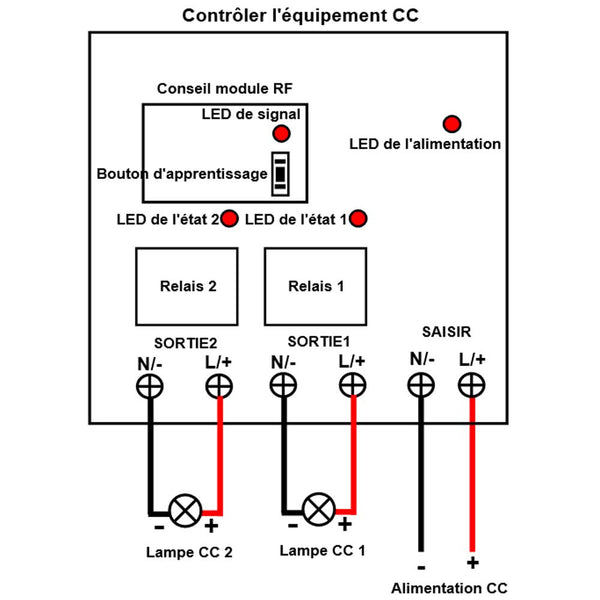

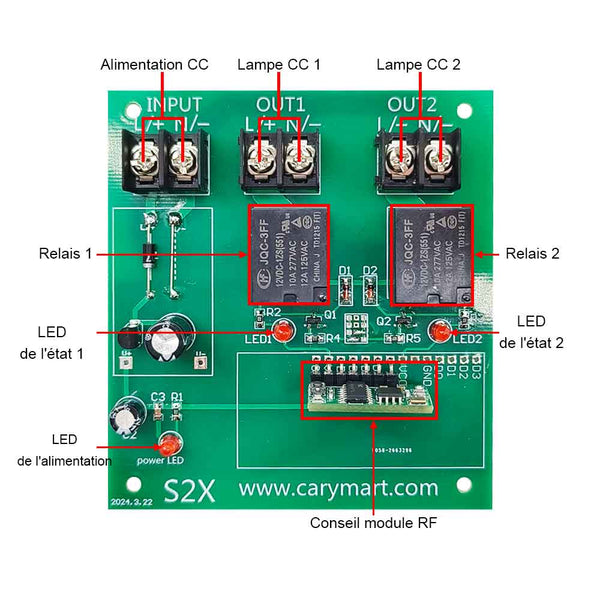

Câblage:
1) Connecter le pôle positif de l'alimentation en CC à la borne d'entrée «L/+» du interrupteur sans fil;
2) Connecter le pôle négatif de l'alimentation en CC à la borne d'entrée «N/-» du interrupteur sans fil;
3) Connecter le pôle positif de la équipement CC à la borne de sortie «L/+» du interrupteur sans fil;
4) Connecter le pôle négatif de la équipement CC à la borne de sortie «N/-» du interrupteur sans fil.
Réglage de différents modes de travail:
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur CB-2:
Presser et maintenez le bouton A sur l'émetteur: La borne «OUT1» sortie d'alimentation CC du récepteur, la lampe 1 connectée est allumée.
Relâchez le bouton A: La bornes «OUT1» du récepteur arrête sortie d'alimentation CC, la lampe 1 connectée est éteinte.
Presser et maintenez le bouton B sur l'émetteur: La borne «OUT2» sortie d'alimentation CC du récepteur, la lampe 2 connectée est allumée.
Relâchez le bouton B: La bornes «OUT2» du récepteur arrête sortie d'alimentation CC, la lampe 2 connectée est éteinte.
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur CB-2:
Presser le bouton A de l'émetteur: La borne «OUT1» sortie d'alimentation CC du récepteur, la lampe 1 connectée est allumée.
presser le bouton A encore une fois: La bornes «OUT1» du récepteur arrête sortie d'alimentation CC, la lampe 1 connectée est éteinte.
Presser le bouton B de l'émetteur: La borne «OUT2» sortie d'alimentation CC du récepteur, la lampe 2 connectée est allumée.
presser le bouton B encore une fois: La bornes «OUT2» du récepteur arrête sortie d'alimentation CC, la lampe 2 connectée est éteinte.
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur CB-2:
Presser le bouton A sur l'émetteur: La borne «OUT1» sortie d'alimentation CC du récepteur, la lampe 1 connectée est allumée; La bornes «OUT2» du récepteur arrête sortie d'alimentation CC, la lampe 2 connectée est éteinte.
Presser le bouton B sur l'émetteur: La borne «OUT2» sortie d'alimentation CC du récepteur, la lampe 2 connectée est allumée; La bornes «OUT1» du récepteur arrête sortie d'alimentation CC, la lampe 1 connectée est éteinte.
Comment correspondre l'émetteur au récepteur:
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton A de l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage est réussi. Presser ensuite sur le bouton B de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton B couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
