Contenu:
1 x Récepteur: S1PDA-AC
2 x Émetteurs (Télécommande): C-2
1 x Manuel d’utilisateur
Application:
La caractéristique principale de interrupteur radio est fonction de retard et télécommande sans fil longue distance.
Vous pouvez personnaliser ou d'ajuster le temps de retard en fonction de vos besoins.
Il peut utiliser contrôler systèmes d'alarme, portes de garage, portails électriques, barrières automatiques, luminaire couloir, lampe de jardin, lampes, serrures, moteurs, ventilateurs, volet roulant, actionneurs linéaires, portes, fenêtres, électrovannes électriques, et enseignes commerciales.
Caractéristiques:
Commande sans fil, facile à installer.
Entrée universelle: Compatible avec CA 110V (100V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (200V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.

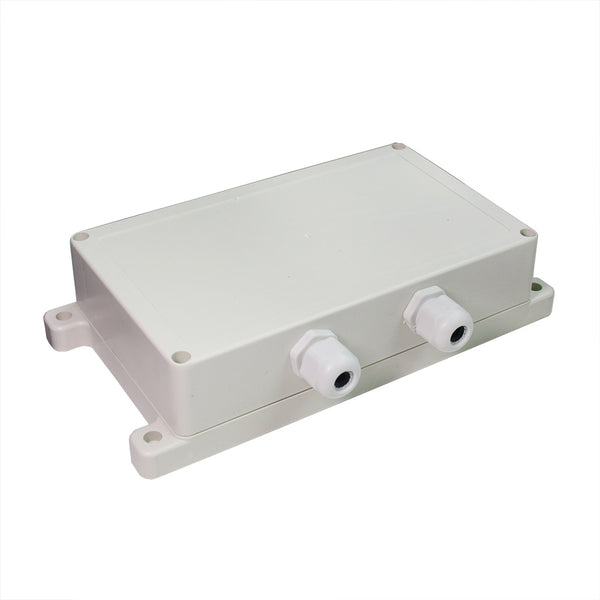

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Sortie Relais: Le récepteur est le sortie à relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé) , qui sert d'interrupteur.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec bornes de commande filaire: Vous pouvez connecter des capteurs, des interrupteurs de fin de course, les interrupteurs manuels ou des dispositif externes pour contrôler le récepteur.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S1PDA-AC
Canal: 1 canal
Tension de fonctionnement: CA100~240V (110V/120V/220V/240V)
Type de sortie: Sortie relais sec (Normalement Ouvert et Normalement Fermé)
Tension de charge maximale du relais: 240VCA ou 28VCC
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A / chaque canal
Mode de contrôle: Retard (presser sur le bouton de la télécommande-> ouvert; Arrêt automatique après avoir atteint le temps de retard défini)
Temps du délai réglable: 0 secondes ~ 99 heures
Fréquence de travail: 433 MHz
Gamme de fils pour les bornes: 22-12 AWG
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 170 x 100 x 18mm (6.7x 4.0 x 0.7 pouces)
Dimension de Case: 200 x 120 x 53 mm (7.9x 4.0 x 2.0 pouces)

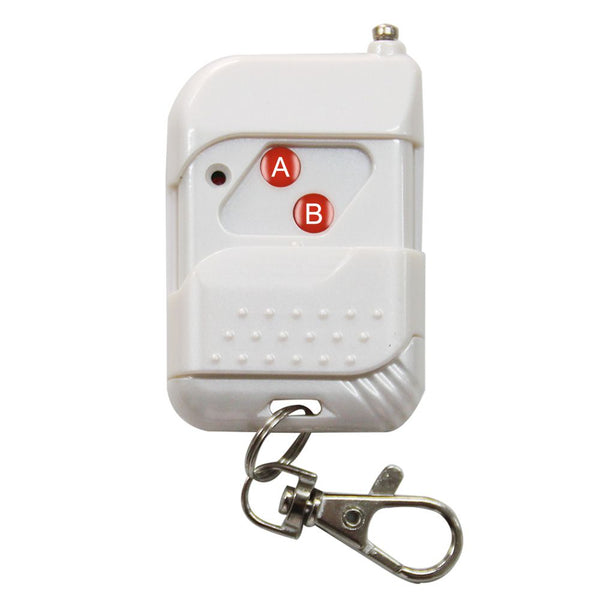

Paramètres de l'émetteur:
Modèle: 0021001 (C-2)
Avec couvercle coulissant. Glisser vers le haut quand il ne travail pas (pour protéger le bouton). Glisser vers le bas et le bouton apparaît.
Canal/bouton: 2
Symbole de bouton: A, B
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois)
Courant de travail: 6mA
Fréquence de travail: 433Mhz
Distance d’émission: 100m / 300ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 58mm x 39mm x 16mm
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle C-2 (100M), CP-2 (500M), ou CB-2 (1000M) etc.
Gamme de Travail:
Avec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez également utiliser un émetteur puissant, par exemple l'émetteur CB-2.
Utilisation (avec l'émetteur C-2):
Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.

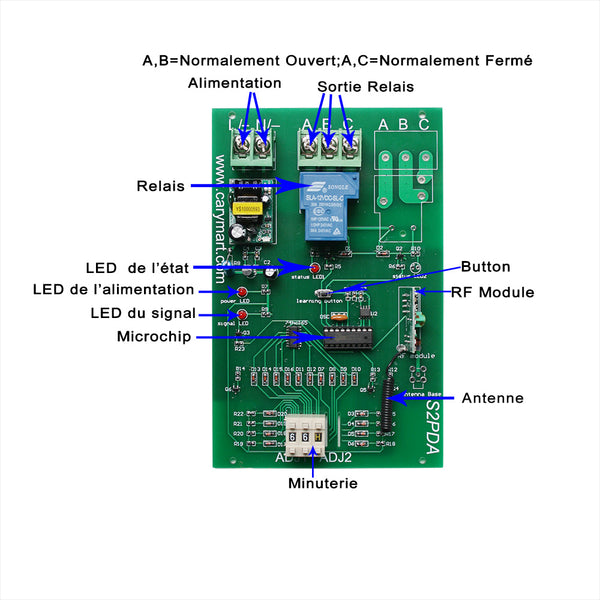

Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes A et B sont Normalement Ouvert; Les bornes A et C sont Normalement Fermé.
Comment ouvrir l'équipement électrique contrôlé:
Presser le bouton A de l'émetteur: le relais est activé (connecter les bornes A et B, et déconnecter les bornes A et C), et la lampe connectée est allumée.
Il existe deux façons d'éteindre les équipements électriques contrôlés:
1. Après avoir atteint le temps de retard défini: le relais est désactivé automatiquement (déconnecter A et B, connecter A et C), et la lampe connectée est éteinte.
2. Presser le bouton B de l'émetteur: le relais est désactivé automatiquement (déconnecter A et B, connecter A et C), et la lampe connectée est éteinte.
Régler le temps de retard:
Presser les bouton « + » et « - » de la minuterie pour adjuster le temps du délai 0 seconde ~ 99 heures. « H » est de Heure, « M » est de Minute, et « S » est de Seconde. Par example, si vous établissez « S 0 1 » sur la minuterie, cela signifie que le temps du délai est de 1 seconde.
