Remarque:
1. Ce produit ne contient pas de support de fixation, il peut compatible avec le support B et le support D, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
2. Si vous avez besoin d'une alimentation pour actionneur linéaire 12 V ou 24V, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
3. Si vous avez besoin d'une interrupteur commande manuelle pour actionneur linéaire, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
4. Si vous avez besoin d'un interrupteur de fin de course pour limiter la course de l'actionneur, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
5. Si vous avez besoin d'un kit interrupteur télécommande sans fil pour commande l'actionneur, si vous en avez besoin, veuillez cliquer ici pour choisir et acheter.
Il peut ouvrir, fermer, pousser, tirer, lever et baisser la fonction du dispositif, tel que portes, fenêtres, traqueur solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plateforme élévatrice, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux, etc.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Caractéristiques:
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en acier inoxydable, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 8000N / 800 kg / 1800 lbs
Options de vitesse multiples, de 5 mm/seconde à 60 mm/seconde
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Embrayage intégré pour protéger les engrenages et les moteurs
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, la vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Paramètres:
Tension de travail en option: CC 12V, CC 24V, CC 36V ou CC 48V
Longueur de course: 10 pouces ou 250 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±6mm/s, 40±8mm/s, 60±12mm/s
Lorsque la charge augmente, la vitesse du vérin électrique ralentit.
Capacité de charge maximale : 8000N / 800 kg / 1800 lbs à 5 mm / seconde
La vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 2~3A à 12V ou 1~1.5A à 24V
Courant à pleine charge: 12~20A à 12V ou 6~10A à 24V
Veuillez utiliser une alimentation 12V/20A ou 24V/10A pour alimenter un vérin électrique, ou utilisez une alimentation 12V/50A ou 24V/25A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/84A ou 24V/42A pour alimenter quatre vérins électriques.

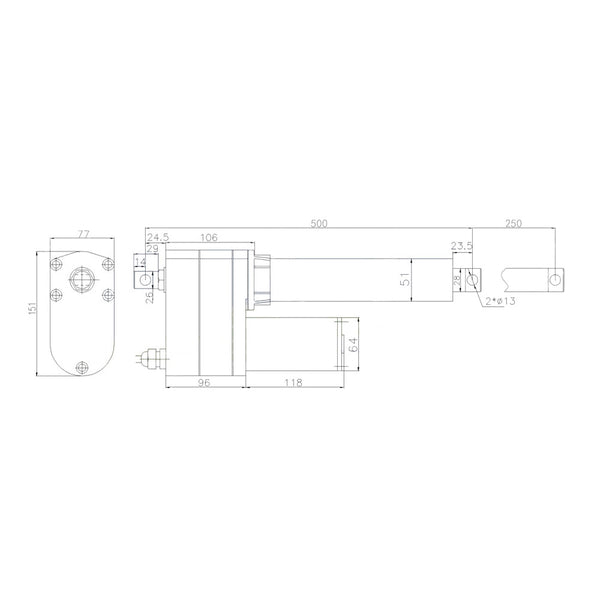

Diamètre de l'arbre: 28 mm
Diamètre des trous de montage: 13 mm
Matériau du boîtier: acier inoxydable
Matériau de la tige de course: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%, max 2 minutes d'utilisation continue
Norme de prise: fil à deux conducteurs ordinaire (La prise à quatre broches standard est facultative)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 56dB à 66dB (Les vérins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
Opération:
Lorsque le vérin électrique est connecté à l'alimentation CC, la tige de course s'étendra vers l'extérieur; après avoir commuté la puissance dans le sens inverse, la tige de course se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en inversant la polarité de l'alimentation CC.
|
Feuille de poussée et de vitesse |
|
| Vitesse | Poussée |
| 5mm/s | 8000N / 800 kg / 1800 lbs |
| 10mm/s | 5000N / 500 kg / 1100 lbs |
| 15mm/s | 4000N / 400 kg / 880 lbs |
| 20mm/s | 3000N / 300 kg / 660 lbs |
| 30mm/s | 2000N / 200 kg / 440 lbs |
| 40mm/s | 1500N / 150 kg / 330 lbs |
| 60mm/s | 500N / 50 kg / 110 lbs |
Remarquer:
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant
être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le
poids de votre équipement (comme une porte de cave) est de 100 kg et que vous
souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez
calculer la force réelle agissant sur le vérin électrique en fonction de votre
méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de
la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous
contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez
sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale
dont vous avez besoin.
4. Ne laissez pas le vérin électrique fonctionner sous la charge maximale, nous
vous recommandons de le laisser fonctionner à environ la moitié de la charge
maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne
devriez normalement pas les laisser fonctionner à leur course maximale sous des
charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous
recommandons de choisir un vérin électrique avec une course de 700-800MM.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire
selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions
pas les retours ou les annulations de commande. Si les clients commandent
eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les
échanges, veuillez comprendre.
