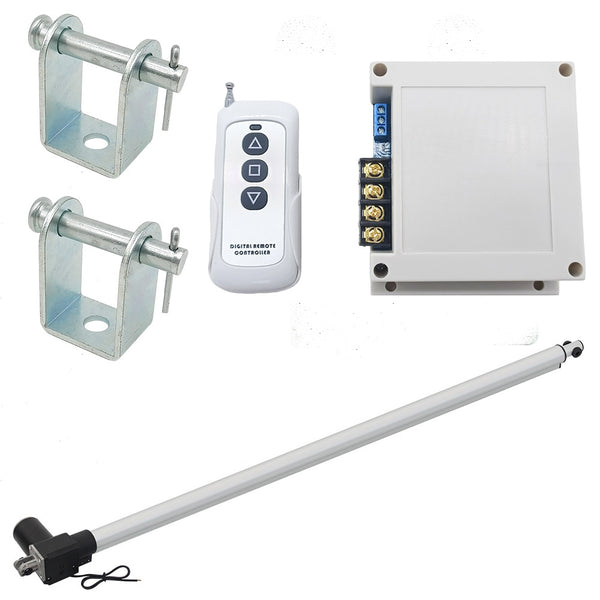

1 x Récepteur: S1PF-DC

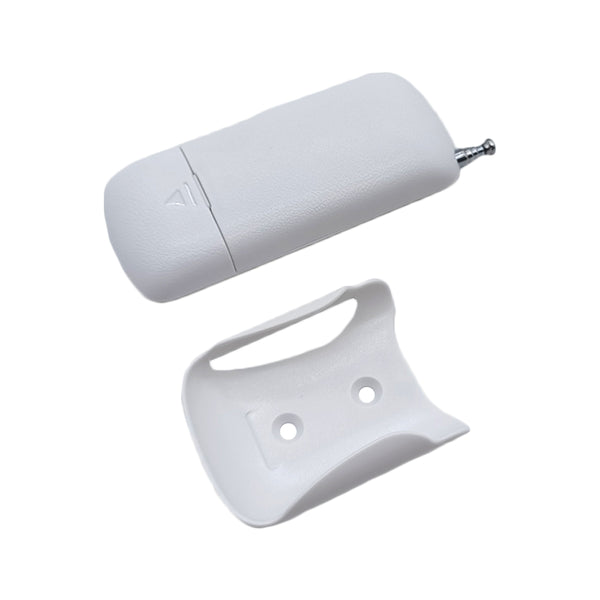

1 x Émetteur (Télécommande): CP-3

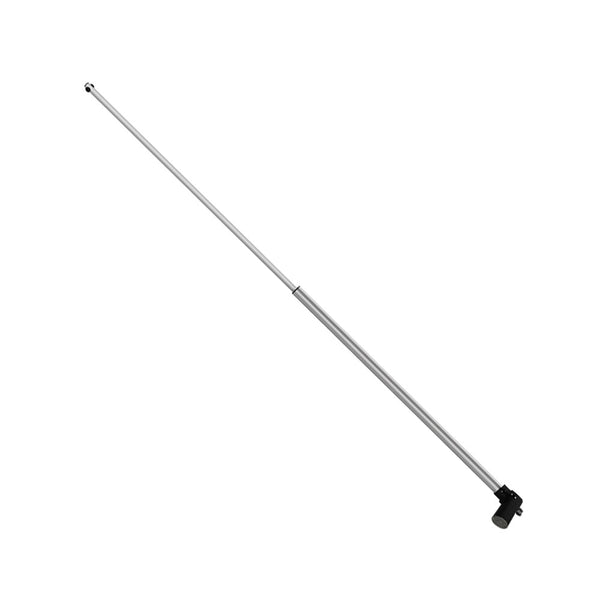

1 x Actionneur linéaire ou vérin électrique

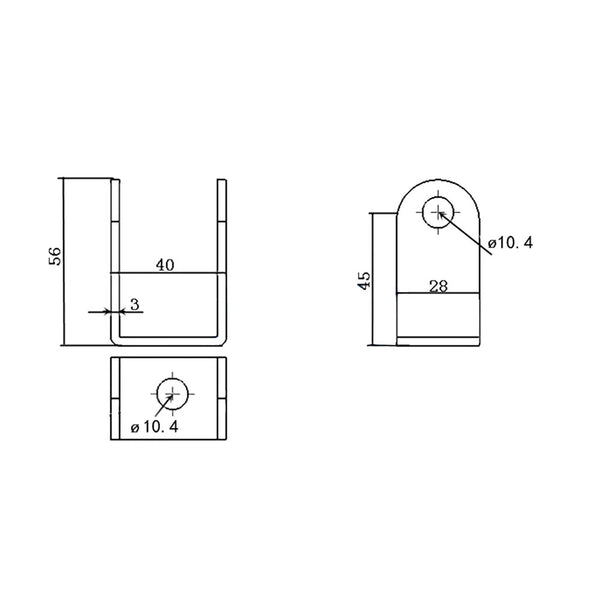

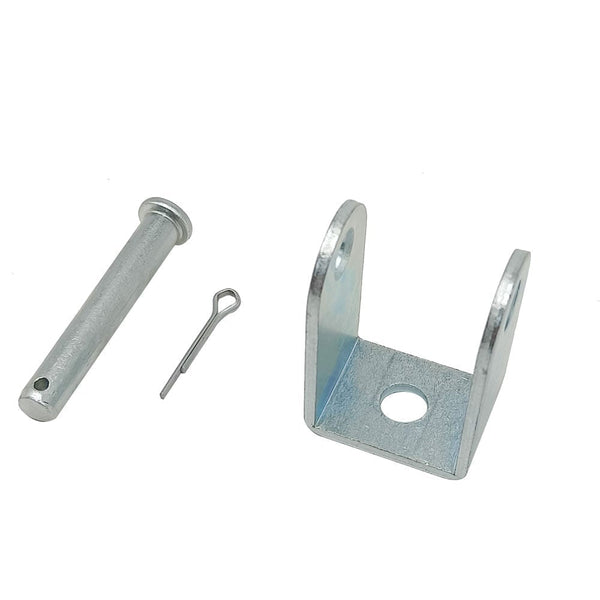

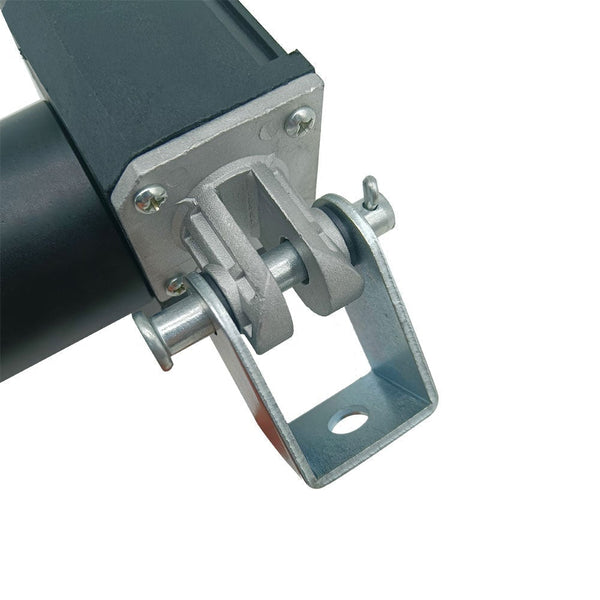

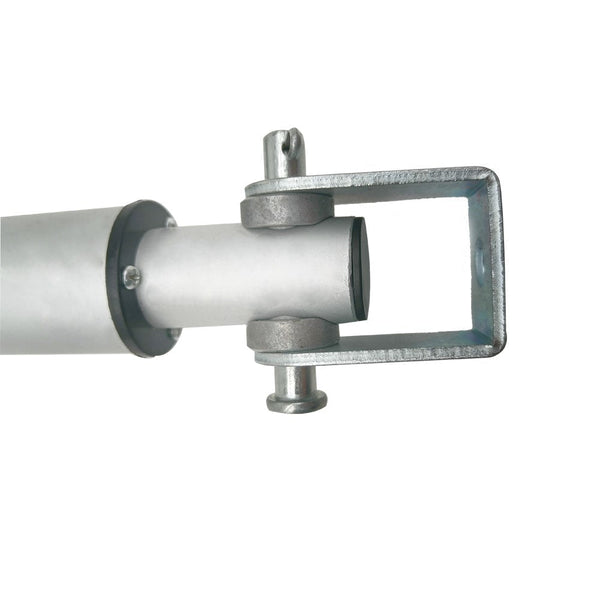

2 x Support de montage B
1 x Manuel d’utilisateur
Application:
Pour longue distance commande de l'extension et de la rétraction d'actionneur linéaire ou de vérin électrique.
Actionneur linéaire ou de vérin électrique peut ouvrir, fermer, pousser, tirer, lever et baisser la fonction du dispositif, tel que portes, fenêtres, traqueur solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plateforme élévatrice, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux, etc.

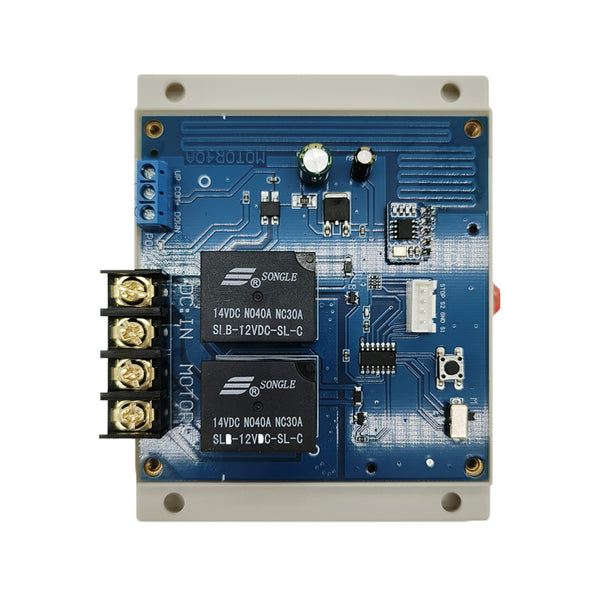

Paramètres du récepteur:

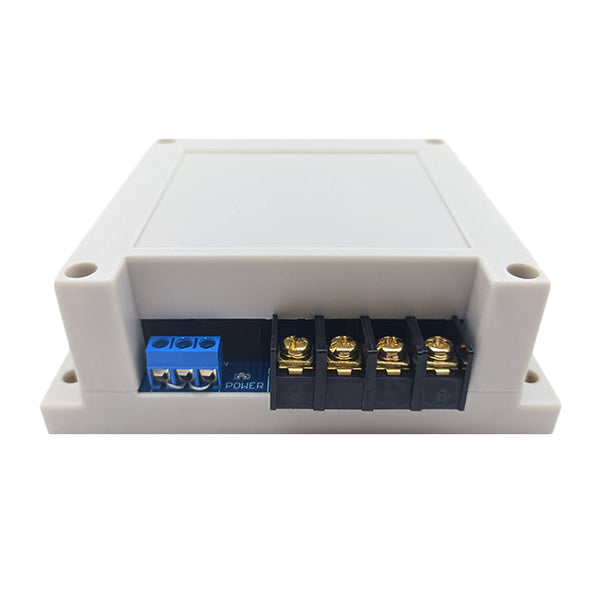

Modèle: S1PF-DC12 / S1PF-DC24
Tension de fonctionnement: 12±1VCC (modèle S1PF-DC12), ou 24±2VCC (modèle S1PF-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 10mA
Courant maximal de travail: 40A, donc le courant de démarrage maximal de l'actionneur linéaire ne peut pas dépasser 40A.
Gamme de fils pour les bornes: 22-12 AWG
2 Modes Sélectionnables: Interblocage, Momentané
Température de fonctionnement: -20°C ~ +70°C
Dimension de Case: 115 x 95 x 40 mm (4.5 x 3.7 x 1.6 pouces)
Paramètres du l'émetteur:

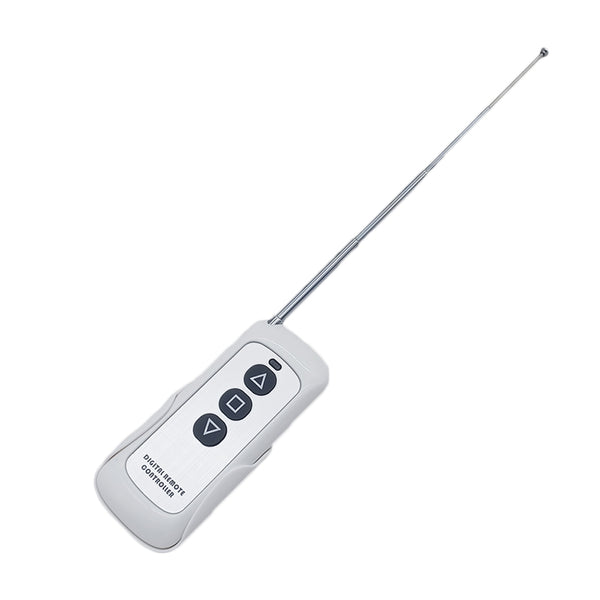

Modèle: CP-3
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie)
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 500m / 300ft (théoriquement )
Mode de modulation : ASK
Température d’opération : -20 ° C ~+70 ° C
Dimension unitaire : 92mm x 40mm x 15mm

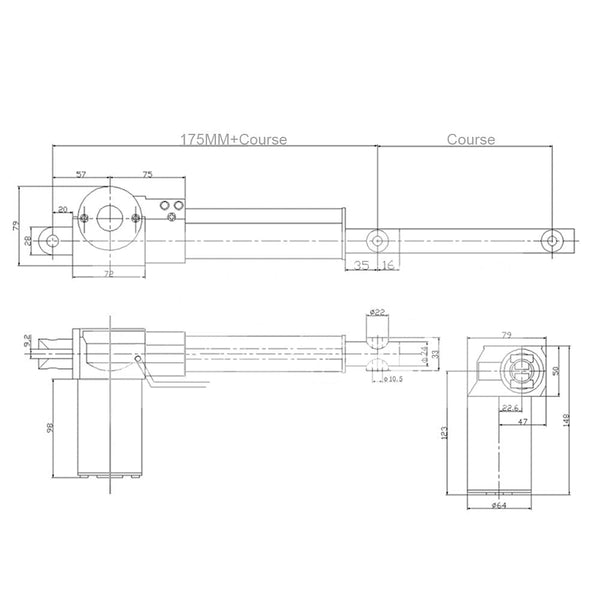

Paramètres du Vérin Électrique ou Actionneur Linéaire:
Tension de travail en option : CC 12V ou CC 24V. À moins que vous ne disposiez que d'une alimentation 12V, nous vous recommandons de choisir un vérin électrique avec une tension de travail de 24V.
Plage de course: 40 pouces ou 1000 mm
Vitesse optionnelle : 5±1mm/s, 9±2mm/s, 18±4mm/s, 25±5mm/s, 32±6mm/s, 50±10mm/s, 100±15mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 6000N / 600 kg / 1300 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide : 1~2A à 12V ou 0.5~1A à 24V
Courant à pleine charge : 6~12A à 12V ou 3~6A à 24V
Veuillez utiliser une alimentation 12V/10A ou 24V/5A pour alimenter un vérin électrique, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/50A ou 24V/25A pour alimenter quatre vérins électriques.
Diamètre de l’arbre : 24 mm
Diamètre des trous de montage : 10 mm
Matériau du boîtier : alliage d'aluminium
Matériau du tube télescopique : alliage d'aluminium
Matériel d’engrenage : plastique polymère
Type de moteur : moteur à courant continu brossé
Cycle de service : 10%, max 3 minutes d'utilisation continue
Norme de prise : fil à deux conducteurs ordinaire (La prise à quatre broches standard est facultative), ou prise à six broches (avec capteur à effet Hall)
Certifications : CE
Température de l’environnement : -26℃ à 85℃
Bruit de fonctionnement : environ 42dB à 46dB (Les verins électriques linéaires avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection : IP54
|
Feuille de poussée et de vitesse |
|
| Vitesse | Poussée |
| 5mm/s | 6000N / 600 kg / 1300 lbs |
| 9mm/s | 3000N / 300 kg / 660 lbs |
| 18mm/s | 2000N / 200 kg / 440 lbs |
| 25mm/s | 1000N / 100 kg / 220 lbs |
| 32mm/s | 800N / 80 kg / 180 lbs |
| 50mm/s | 600N / 60 kg / 130 lbs |
| 100mm/s | 300N / 30 kg / 60 lbs |
Utilisation:
Le récepteur peut être utilisé pour contrôler un actionneur linéaire en CC 12V / 24V. Si l'alimentation de ces équipements est de 12VCC, vous devez choisir le récepteur avec la même version 12VCC; et si l'alimentation de ces équipements est de 24VCC, vous devez choisir le récepteur avec la même version 24VCC
Réglage les modes différents de contrôle:
1) Réglage du mode d'interblocage: Tournez le interrupteur de mode du récepteur sur «L».
Le fonctionnement par l'émetteur, tel que CP-3:
Presser le bouton ▲ de l'émetteur: l'actionneur linéaire s'étend.
Presser le bouton ▼ de l'émetteur: l'actionneur linéaire se rétracte.
Presser le bouton ■ de l'émetteur: l'actionneur linéaire s'arrête.
2) Réglage du mode momentané: Tournez le interrupteur de mode du récepteur sur «M».
Le fonctionnement par l'émetteur, tel que CP-3:
Presser et maintenez le bouton ▲ de l'émetteur: l'actionneur linéaire s'étend.
Relâcher le bouton ▲: l'actionneur linéaire s'arrête.
Presser et maintenez le bouton ▼ de l'émetteur: l'actionneur linéaire se rétracte.
Relâcher le bouton ▼: l'actionneur linéaire s'arrête.
Les bornes des commande de course:
Le récepteur a des bornes des commande de course, et vous pouvez connecter des appareils externes (avec contact normalement fermé), tels que des capteurs, des interrupteurs de fin de course aux bornes des commande de course, puis les utiliser pour limiter la course du l'actionneur linéaire.
Par exemple, vous pouvez connecter deux interrupteurs de fin de course normalement fermés aux bornes «COM» et «UP», et connecter un autre interrupteur de fin de course normalement fermé aux bornes «COM» e t«DOWN».
Lorsque que l'actionneur linéaire s'étend, si deux bornes «COM» et «UP» sont déconnectées, l'actionneur linéaire s'arrêtera automatiquement.
Lorsque que l'actionneur linéaire se rétracte, si deux bornes «COM» et «DOWN» sont déconnectées, l'actionneur linéaire s'arrêtera automatiquement.
Les bornes des commande filaire:
Le récepteur a des bornes de commande filaire, et vous pouvez connecter des appareils externes (avec un contact normalement ouvert), tels que des interrupteurs manuels à des bornes de commande filaire, puis les utiliser pour arrêter l'actionneur linéaire.

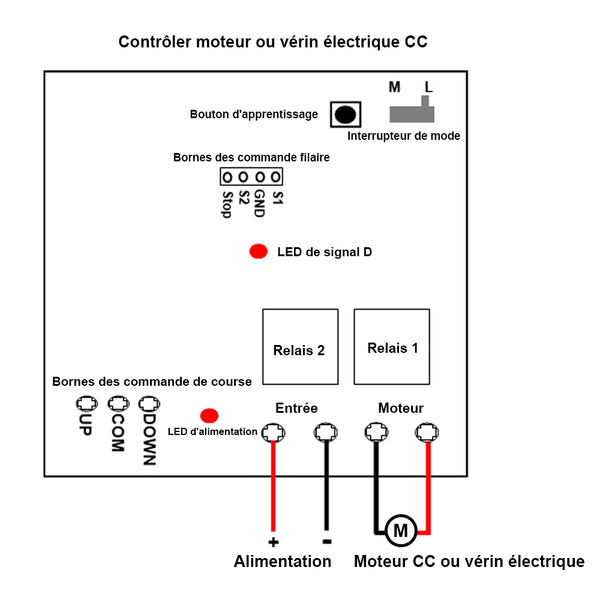

Par exemple, vous pouvez connecter trois interrupteurs manuels aux bornes de commande filaire «STOP», «S1», «COM» et «S2» selon le schéma de câblage suivant.
1) Mode d'interblocage:
Lorsque vous connectez deux bornes «S1» et «COM», l'actionneur linéaire électrique s'étend. Et lorsque vous connectez deux bornes «STOP» et «COM», l'actionneur linéaire s'arrête.
Lorsque vous connectez deux bornes «S2» et «COM», l'actionneur linéaire électrique se rétracte. Et lorsque vous connectez deux bornes «STOP» et «COM», l'actionneur linéaire s'arrête.
2) Mode momentané:
Lorsque vous connectez deux bornes «S1» et «COM», l'actionneur linéaire électrique s'étend. Et lorsque vous déconnectez deux bornes «S1» et «COM», l'actionneur linéaire s'arrête.
Lorsque vous connectez deux bornes «S2» et «COM», l'actionneur linéaire électrique se rétracte. Et lorsque vous déconnectez deux bornes «S2» et «COM», l'actionneur linéaire s'arrête.
